Pozdravljeni

Zanima me kateri program bi uporabili za "risanje" tuljav na TIV.
Potreboval bi kaj takšnega, ki bi mi sproti izračunal površino in dolžino tuljave, ter
po možnosti še ostale osnovne geometriske podatke.


Lep pozdrav.

Borut

[Tonny]

Pozdravljen, mogoče ti pride prav ta kalkulator, ki sem ga nekoč zasledil. O uporabnosti ti ne znam povedat, ker ga še nisem uporabljal v praktične namene, prav tako ne poznam programa, ki ti bi avtomatsko risal tuljavico na PCB glede na tvoje parametre. Upam, da ti je to vseeno kaj v pomoč.
Lp, Toni

[juref]

Sprint-layout ima nekaj takšnega... Risanje spiral.
določiš začetni radij, dolžino, širino linije in ovoje. Upošrevat moraš tudi debelino bakra, ampak tega ni noter.

Program je zelo super za začetnike, ampak ne moreš narisati filma iz sheme. Se pravi da moraš elemente polagat ter vezat "na roke". Lahko izdeluješ tudi dvostranska vezja. Za nezahtevne projekte je odličen.

Lep dan!

[aljoš]

Tudi v Eaglu je ULP, ki ti to omogoča...vpišeš parametre tuljavice in ti jo "pripopa" v board..

[Silvo]

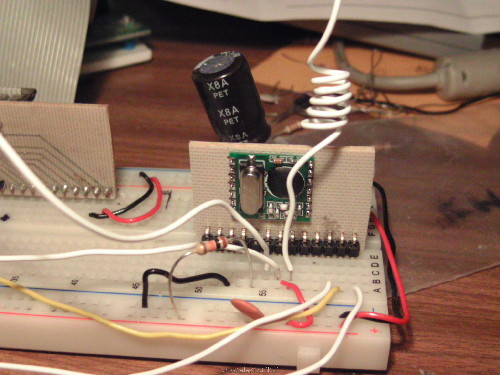

O VF-ju nimam dosti pojma . Ravno rišem tiskanino za RFM12. (433MHz) Kako naj izgleda "PCB" antena?

[SimonS]

Okoli PCB anten je zelo, zelo malo napisanega na netu. Jaz se poslužujem kar žičke 1/4L, ali 3/8L + dodatek zaradi izgub. Težava pa je, če uporabljaš dual band.....

[borber]

aj aj aj:
http://www.rfm.com/corp/appdata/antenna.pdf

[Silvo]

Borber, tale pdf sem tudi sam našel. Gledal sem tudi en microchipov dokument. Takole iz prakse me zanima je bolje uporabit kar konec žice, kot je to svetoval Simon.

[Tonny]

Paličasta antena ima menda 2x boljše sevalne karakteristike od natisnjene. Za natisnjene poleg tega priporočajo dvostransko tiskano vezje (na eni strani masa), naj bi bila zelo dovzetna na okoliške motnje na tiskani plošči, ki jo hitro razglasijo, poleg tega pa zavzema nekje 1x4cm, kar pa ni malo. Še enkrat - nimam veliko praktičnih izkušenj s temi frekvencami, zato me ne držat za besedo. Bo še kdo od poznavalcev kaj dodal

[satelitko]

Enkrat sem se igral s predelavo antene oddajnika brezžičnega zvonca (433M), pa nič pametnega naredil. Če ima kdo kaj uporabnih izkušenj, se priporočam za debato in experimente.

[Sadida]

Enkrat je mare prilepil tole na forum, ne vem koliko je to v pomoč. Za vsak slučaj bom prilepil.

http://www.ti.com/lit/an/swra351/swra351.pdf

[xsyt]

In še tole;
http://www.rfm.com/corp/appdata/antenna.pdf
Dipol za 433MHz.

[Sadida]

Tole je objavil že borber

[.]

Brisana vsebina odstranjenega uporabnika.

[boruts5]

Hvala za predloge.

Bom poizkusil kar s Sprint-layout.
Potrebujem namreč samo osnovne geometrijske podatke.
Ostala matematika, ki jo ti programi podpirajo za moj namen žal ni uporabna.

lp
Borut
