Pomankljivo označen in opisan načrt za končno stopnjo!!!


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Zabavna elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
Tim
Član
Član



Pridružen-a: Pon 25 Jun 2007 2:13
Prispevkov: 46
Aktiv.: 0.21
Kraj: Trbovlje
PrispevekObjavljeno: Pet Avg 24, 2007 6:42 pm    Naslov sporočila: icon_warning Pomankljivo označen in opisan načrt za končno stopnjo!!! Odgovori s citatom

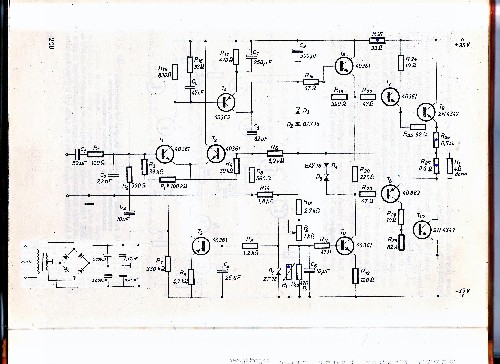

Shema za 60W/4 ohm, 50W/8 ohm, 8Hz-100kHz, končno stopnjo.
Zanimalo bi me naslednje:

-Minimalne nazivne napetosti vseh elektrolitov?
-Upornost in tip (NTK/PTK) termistorja H1?
-Nazivna (prebojna napetost) zener diod D3 in D5?
-Potreba po hlajenju (določenih) malih tranzistorjev?
-Obvezne minimalne moči uporov R21, R26 in R27
-Moči ostalih uporov
-Zener dioda je D1 je 18V?
-Ekvivalenti vseh malih tranzistorjev?
-Vse mase na shemi se povežejo in peljejo na sredinski odcep. Se poveže tudi na ohišje oz. PE ? (pri nekaterih izvedbah sem videl, da se ne)?

Prosim, na pomoč!

Vsem se zahvaljujem!

Shema 60W Ojačevalec.jpg
 Opis:
 Velikost datoteke:  645.28 KB
 Pogledana:  109 krat

Shema 60W Ojačevalec.jpg
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
podboj
Član
Član



Pridružen-a: Sre 25 Maj 2005 11:48
Prispevkov: 1251
Aktiv.: 5.28
Kraj: Postojna, Sežana, Ljubljana
PrispevekObjavljeno: Pet Avg 24, 2007 10:30 pm    Naslov sporočila:   Odgovori s citatom
Raje najdi kakšen drug načrt, saj jih je veliko, pa še načrt za TIV boš dobil zraven
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
aly
Član
Član



Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9407
Aktiv.: 39.70
Kraj: Kranj - struževo
PrispevekObjavljeno: Sob Avg 25, 2007 1:43 am    Naslov sporočila:   Odgovori s citatom
kje boš dobil tranzistorje 40361 in 40362 ?
_________________
I'm going to stand outside, so if anyone asks, I'm outstanding Smile
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
Tim
Član
Član



Pridružen-a: Pon 25 Jun 2007 2:13
Prispevkov: 46
Aktiv.: 0.21
Kraj: Trbovlje
PrispevekObjavljeno: Sob Avg 25, 2007 2:19 pm    Naslov sporočila:  ! Odgovori s citatom
Mislim, da bi ta ojačevalnik bilo vredno narediti. Glede tranzistorjev se najdejo ekvivalenti z ustrezno oziroma čim bolj približnano frekvenčno kakrakteristiko.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
Slowfly
Član
Član



Pridružen-a: Sre 18 Feb 2004 2:07
Prispevkov: 4082
Aktiv.: 17.23
Kraj: Ljubljana
PrispevekObjavljeno: Sob Avg 25, 2007 3:01 pm    Naslov sporočila:   Odgovori s citatom
Kje pa si dobil ta načrt?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Tim
Član
Član



Pridružen-a: Pon 25 Jun 2007 2:13
Prispevkov: 46
Aktiv.: 0.21
Kraj: Trbovlje
PrispevekObjavljeno: Sob Avg 25, 2007 11:15 pm    Naslov sporočila:  LP Odgovori s citatom
Ta načrt je iz neke malo starejše knjige, tranzistorska audiopojačala, avtor (Tihomil Jelaković), kjer je cel kup shem, med drugimi tudi za integrirane ojačevalce, razne predojačevalce itd.
Izdelal pa bi ga rad zaradi tega, ker je že preizkušen in so vsi podatki oz. meritve tudi podani.
Knjiga res dobra. Nisem še videl kakšne boljše na to temo. Confused
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
Branez
Moderator
Moderator



Pridružen-a: Pon 14 Apr 2003 7:21
Prispevkov: 7831
Aktiv.: 33.05
Kraj: Koprivnica HR
PrispevekObjavljeno: Ned Avg 26, 2007 7:55 am    Naslov sporočila:   Odgovori s citatom
40631
40632
2N4347
ZF 18
BAY 18
podboj je napisal/a:
Raje najdi kakšen drug načrt, saj jih je veliko, pa še načrt za TIV boš dobil zraven
Applause Se popolnoma strinjam!

Nekaj malega o avtorju knjige
_________________
The true sign of intelligence is not knowledge but imagination.
Creativity is intelligence having fun!
Albert Einstein
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
