[SimonS]

Zadnje čase imam kar nekaj mini serij (10-15 TIV) tako, da sem začel razmišljati o pečki za domačo uporabo. Predvidevam, da nisem edini.
Torej, če ima kdo kakšne ideje in rešitve na plano. Kje bi dobil ohišje za pečko? Kakšne grelce uporabiti? Razmišljal sem o uporabi onih halogenskih.
Če bo projekt uspel se obvezujem, da bom objavil v naši reviji.

[kobranka]

Lepo, me zelo interesira. Do sedaj vem samo da je najlažje iz kakega Evrošpina, Hoferja, Lidla prinesti mini pečico oz. opekač sendvičev kot nekaj takega:

[Pyr0Beast]

Halogen reflektor + hot air.

[kobranka]

Saj potem je pa najbolje nabaviti kar konvekcijsko pečico pa ji samo malo popraviti elektroniko. To sem misli: http://www.mimovrste.com/artikel/3740017830/konvekcijska-pecica-perfect-pkp-787m
Menda naj bi imele notri vse: halogen, IR in ventilacijo oz. konvekcijo.

[SimonS]

[piroman]

Na netu je kar nekaj projektov reflow pečic in velika večina jih bazira na mali pečici za toaste. Tudi tale, naprimer: http://courses.cit.cornell.edu/ee476/FinalProjects/s2006/ki38/Webpage/index.html

Nekoč sem gledal še en drug projekt, kjer se je avtor lotil tudi temeljite izolacije pečke in dodal ventilator. Zdajle žal ne najdem linka...

[.]

Brisana vsebina odstranjenega uporabnika.

[mravlcax]

Kaj pa da tiv položiš na likalnik? Mogoče malo primitivno ampak vseeno, bom probal kako bo ratalo s SMD-ji
Lp Aleš

[kobranka]

Ja verjetno mora biti zadosti močna pečka, da v določenem času naredi kar mora.

PS: je še cel kup različnih diagramov samo, če bi začeli iti v detajle, potlej je bolje da posežeš po postaji na vroč zrak.

[SimonS]

Drži. Na netu največ uporabljajo ovenov toaster. Mogoče zaradi tega, ker ima že sam po sebi 1500W grelce.
Sicer pa močnejši grelci niso problem. Kaj pa halogenski grelci? Se mi zdi, da bolj ogrejejo predmete kot zrak?
Bom šel jutri malo v akcijo za nabavo pečke, čez teden pa bom napisal še program.

[aly]

Mešanje zraka pride prav za predgretje, da se vezje in komponente enakomerno ogrejejo. Reflow fazo se da izvesti tudi samo z vročim zrakom ali pa IR. S tem da IR grelci bolj "zažgejo" čipovje (črna ohišja), medtem ko od srebrnih elementov in spajkanih spojev pa se odbija...
Če kaj koristi - trenutno aktualna peč od LPKF - ProtoFlow - je na vroči zrak.

[Pyr0Beast]

Ir je za greti PCB - spodnja stran.

[SimonS]

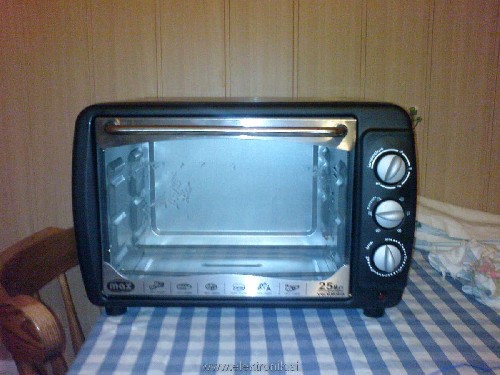

Danes sem bil v emezeta v Palmanovi in kupil najmočnejšo pečko 1500W.
Ima 25l prostornine ter tudi ventilator. Cena 44.9'€
Rezultat.... Stvarca greje približno 1st.C na sekundo. Temperaturo 200 st.C doseže v 170 sec. Maksimalno 240 st.C po 260 sec. Dosti slabši rezultati so ob uporabi ventilatorja. Tu se verjetno pozna zelo slaba (praktično je ni) izolacija.
Razmišljam, ali bi bilo bolj smotrno vgraditi 2000W grelce in boljšo izolacijo?

[kobranka]

Za začetek jo mogoče samo izoliraj, če praviš da ta nima izolacije. Kasneje bi pa lahko vanjo znotraj dodal še halogen katerega bi kontroliral, pa bi se približal k 2KW.
Tam kjer je ventilator(če je to na vrhu) ga daj proč in predvidi vgradnjo halogena.

[Brane212]

Mislim, da je velikd el fore v temperaturi sevalnega telesa.

Nima moja Ersa brezveze infre grelcev namesto halogenk.

Verjetno je fora v tem,d a se pri zadosti visokih valovnih dolžinah poveča vpijanje in zmanjša odboj.

Jaz bi šel na sistem solidnih grelcev, zrcalo in dve kremenčevi šipi za izolacijo.

Optimalna temperatura grelca mora biti tako visoka, da je sevanje bistvena komponenta, in tako nizka, da so valoven dolžine čimdaljše in da je kljub vsemu sevalec na višji temperaturi od ciljne.

Tako na uč mogoče 300-400°C...
