CNC STROJ
Pojdi na stran Prejšnja  1, 2, 3  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Mehanika in strojništvo
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
andrejj
Član
Član



Pridružen-a: Ned 21 Mar 2004 15:06
Prispevkov: 4344
Aktiv.: 26.16
Kraj: 8232 Šentrupert

PrispevekObjavljeno: Pon Dec 15, 2008 9:03 am    Naslov sporočila:   Odgovori s citatom

To ne bi bilo mehka,saj se tudi kalijo in potem verjetno obdelajo(brušenje)Na primer amortizer za avto sem enkrat razdrl in dobil batnico,je lepo obdelan in gladka svetleča površna.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
janiP
Član
Član



Pridružen-a: Čet 23 Okt 2008 23:00
Prispevkov: 145
Aktiv.: 1.10
Kraj: Ljubljana

PrispevekObjavljeno: Pon Dec 15, 2008 10:12 am    Naslov sporočila:   Odgovori s citatom

Palice za linearne ležaje morajo biti kaljene, saj kroglice delujejo točkovno na površino. Pri batnicah se obremenitev prenaša na celo površino (drsni ležaj), zato ni nujno da so kaljene. So pa brušene in včasih kromane.


LP,
Jani
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
lucca brassi
Član
Član



Pridružen-a: Ned 01 Feb 2004 12:46
Prispevkov: 3639
Aktiv.: 21.92
Kraj: Idrija - Kočevje

PrispevekObjavljeno: Pon Dec 15, 2008 10:23 am    Naslov sporočila:   Odgovori s citatom

Andrejj žal ni tako:

Batnice cilindrov tečejo več ali manj skozi bronaste puše in pa skozi tesnila iz tehničnih gum/plastik. Polirane morajo biti zardi tesnenja. Dobiš jih na metre ker jih popravljaš za cilindre

Pri linearnem krogličnem ležaju gre za zelo trde ležajne krogljice

Nimam strojno tehnološkega priročnika pri sebi , samo mor biti trdota v vickersih občutna.

Citiram:
To ne bi bilo mehka,saj se tudi kalijo in potem verjetno obdelajo(brušenje
) če material v osnovi ni narejen za kajenje potem ga boš samo poboljšl
oziroma površinsko cementiral s koksom- med brušenjem gre pa vse stran

_________________
Moments before detonation ,....... TT
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
aljoš
Član
Član



Pridružen-a: Čet 08 Sep 2005 20:03
Prispevkov: 3132
Aktiv.: 18.86
Kraj: Škofja loka-poljanska dolina

PrispevekObjavljeno: Pon Dec 15, 2008 10:44 am    Naslov sporočila:   Odgovori s citatom

dobil sem 2 kaljeni palici, pravih mer... Mislim da bodo zdržale.. Rolling Eyes
_________________
Najprej se je pokadilo, nato izjavi Sokrat: dva Watt-a my ass...LOOOLL:::
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
andrejj
Član
Član



Pridružen-a: Ned 21 Mar 2004 15:06
Prispevkov: 4344
Aktiv.: 26.16
Kraj: 8232 Šentrupert

PrispevekObjavljeno: Pon Dec 15, 2008 11:10 am    Naslov sporočila:   Odgovori s citatom

Lucca brassi,prav imaš.Nato nisem pomislil.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
POHORC
Neznanec
Neznanec



Pridružen-a: Sre 10 Dec 2008 20:44
Prispevkov: 9
Aktiv.: 0.07
Kraj: Zreče

PrispevekObjavljeno: Pon Dec 15, 2008 3:45 pm    Naslov sporočila:  Linearno okroglo vodilo Odgovori s citatom

Aljoš. Če iščeš linearna, kaljena in brušena, okrogla vodila je za to pravi naslov Intercom Celje, tel. 03/426-02-60, kjer jih imajo na zalogi kar precej dimenzij. O kakršnih koli svetlovlečenih palicah in batnicah pa raje ne razmišlaj, ker so premehka in niso niti v pravih tolerancah da bi pasala v tvoje že nabavljene linearne ležaje.

Veliko uspeha pri gradnji.

LP Mirko
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
kopron
Član
Član



Pridružen-a: Ned 17 Dec 2006 11:29
Prispevkov: 172
Aktiv.: 1.11
Kraj: Kamnik

PrispevekObjavljeno: Pon Dec 15, 2008 8:33 pm    Naslov sporočila:   Odgovori s citatom

Batnice od pnevmatskih cilindrov niso polirane ampak rolirane. Zato da so tako gladke da prehitro ne izrabijo tesnil. Z roliranjem se brez posebnih težav doseže hrapavost površine batnice 0,1 do 0,3 mikrometre sam postopek je hiter in poceni. Material za batnice je C45 poboljšan na 180 HB trdote. Vodila za linearne ležaje morajo biti površinsko kaljena ali pa cementirana in kaljena.Potem pa se brusijo na končno mero h6. Globina trdega sloja na površini je cca 1 mm in trda 60 HRC. Jedro pri vodilih pa vedno ostane poboljšano da se doseže čim večja žilavost. Linearni ležaj mora biti vtisnjen v ohišje kjer mora biti izvrtina izdelana v toleranci H7. Ker s tem dosežemo pravilno prednapetost kroglic med vodilom in ležajem. Če ne je lahko prevelika zračnost in stroj trese, pri majhni izvrtini pa ležaj preveč stisne kroglice in se vtisnejo v vodila kljub temu da je vodilo kaljeno. Aljoš če bi napisal koliko je zunanji premer ležaja bi ti dal podatek kakšna mora biti izvrtina za vstavitev v ležišče, oziroma za vtisnenje.
_________________
Lep pozdrav Jože
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
aljoš
Član
Član



Pridružen-a: Čet 08 Sep 2005 20:03
Prispevkov: 3132
Aktiv.: 18.86
Kraj: Škofja loka-poljanska dolina

PrispevekObjavljeno: Pon Dec 15, 2008 10:35 pm    Naslov sporočila:   Odgovori s citatom

zunanji fi je 26mm Rolling Eyes
_________________
Najprej se je pokadilo, nato izjavi Sokrat: dva Watt-a my ass...LOOOLL:::
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
VolkD
Član
Član



Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14352
Aktiv.: 86.43
Kraj: Divača (Kačiče)

PrispevekObjavljeno: Pon Dec 15, 2008 11:58 pm    Naslov sporočila:   Odgovori s citatom

Za Vodilno os poglej pri Idelal Velenje pod oznako W16 (T 15466) Os je kaljena in brušena na h6. Cena pa po moje tudi ne bo ravno za se ubit.
_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
aljoš
Član
Član



Pridružen-a: Čet 08 Sep 2005 20:03
Prispevkov: 3132
Aktiv.: 18.86
Kraj: Škofja loka-poljanska dolina

PrispevekObjavljeno: Sre Dec 17, 2008 12:52 am    Naslov sporočila:   Odgovori s citatom

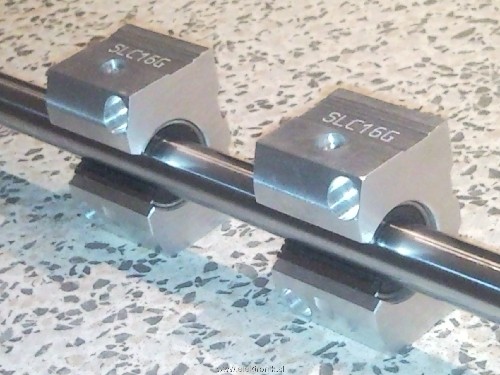

spet za šestorčka :union: dobil nekaj... Wink
Slike povedo več Razz

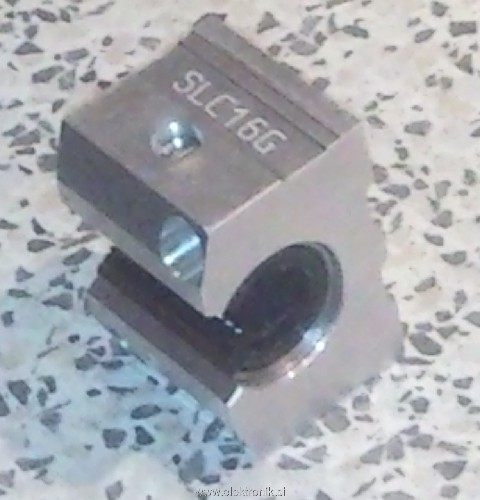

P.S: zakaj je na vrhu vijak? A je za nekakšno zategnitev lin.ležaja? Rolling Eyes



 Opis:
 Velikost datoteke:  303.69 KB
 Pogledana:  1 krat




 Opis:
 Velikost datoteke:  162.71 KB
 Pogledana:  5 krat




_________________
Najprej se je pokadilo, nato izjavi Sokrat: dva Watt-a my ass...LOOOLL:::
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
aly
Član
Član



Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9448
Aktiv.: 56.90
Kraj: Kranj - struževo

PrispevekObjavljeno: Sre Dec 17, 2008 1:14 am    Naslov sporočila:   Odgovori s citatom

Glede na to, da so notri kuglice, predvidevam, da je to luknja za mazanje (mast).
Če bi drselo po plastiki (teflon), potem bi bilo za nastavljanje zračnosti.

_________________
I'm going to stand outside, so if anyone asks, I'm outstanding Smile
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
aljoš
Član
Član



Pridružen-a: Čet 08 Sep 2005 20:03
Prispevkov: 3132
Aktiv.: 18.86
Kraj: Škofja loka-poljanska dolina

PrispevekObjavljeno: Sre Dec 17, 2008 11:38 am    Naslov sporočila:   Odgovori s citatom

imaš prav, Aly... danes sem pogledal, odvil vijak in se nič ne nastavlja, mislim da je to res samo za mazanje... Rolling Eyes
_________________
Najprej se je pokadilo, nato izjavi Sokrat: dva Watt-a my ass...LOOOLL:::
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
aljoš
Član
Član



Pridružen-a: Čet 08 Sep 2005 20:03
Prispevkov: 3132
Aktiv.: 18.86
Kraj: Škofja loka-poljanska dolina

PrispevekObjavljeno: Sob Dec 20, 2008 4:29 pm    Naslov sporočila:   Odgovori s citatom

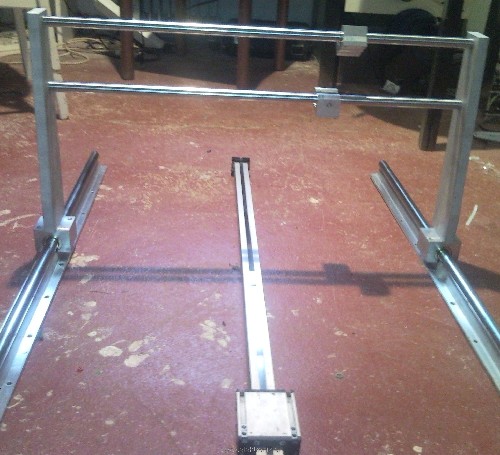

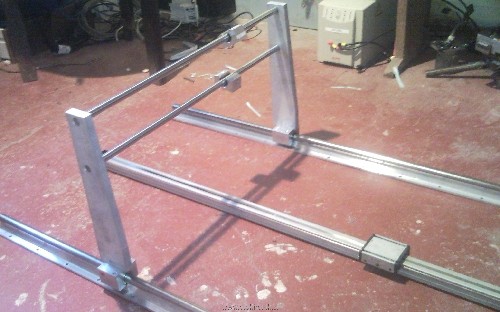

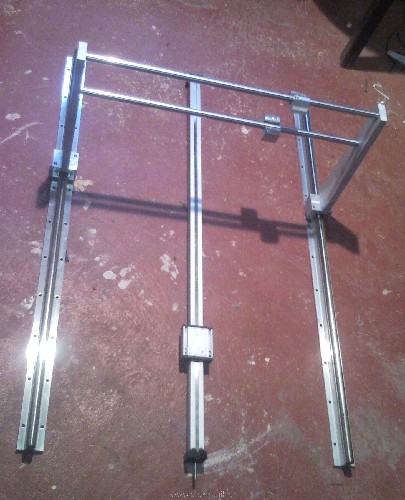

Danes sem malo ustvarjal in uspel tudi poslikati... to je groba postavitev X in Y osi, nič še fiksno postavljeno...samo za "intermeco" Wink


 Opis:
 Velikost datoteke:  506.83 KB
 Pogledana:  4 krat




 Opis:
 Velikost datoteke:  460.01 KB
 Pogledana:  4 krat




 Opis:
 Velikost datoteke:  624.71 KB
 Pogledana:  2 krat




_________________
Najprej se je pokadilo, nato izjavi Sokrat: dva Watt-a my ass...LOOOLL:::
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
dingo
Član
Član



Pridružen-a: Sob 03 Dec 2005 21:52
Prispevkov: 274
Aktiv.: 1.65
Kraj: Velenje

PrispevekObjavljeno: Sob Dec 20, 2008 4:44 pm    Naslov sporočila:   Odgovori s citatom

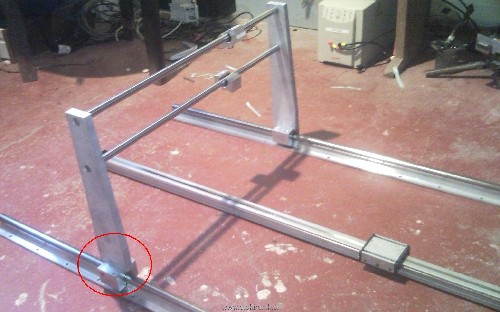

Bo kr fajn zgledalo , samo ta dolgo os boš moral izvesti z dvema vozičkoma na vsaki strani na razdalji vsaj 20cm, ker drugače se ti bo vse zvijalo, in nazadnje razletelo, razen če boš rezkal samo stiropor in tiskana vezja.


Lp Blaž



 Opis:
 Velikost datoteke:  238.27 KB
 Pogledana:  5 krat




_________________
Vedno me kaj zanima....
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
aljoš
Član
Član



Pridružen-a: Čet 08 Sep 2005 20:03
Prispevkov: 3132
Aktiv.: 18.86
Kraj: Škofja loka-poljanska dolina

PrispevekObjavljeno: Sob Dec 20, 2008 5:20 pm    Naslov sporočila:   Odgovori s citatom

imam še dva, tudi mišljeno je bilo tako... upam, da bom danes naredil povezavo med njimi tako da bo dejansko končana os, pritrjena vodila, itd, itd...
Dela je še ogromno, pa natančnosti je kar veliko...nimaš kaj...poročam o napredku!

_________________
Najprej se je pokadilo, nato izjavi Sokrat: dva Watt-a my ass...LOOOLL:::
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
