Glede na tole debato sem sem sklenil, da si spišem še procedurce za AVR. Poiskal sem testni displej, katerega sem uporabljal pri pisanju PIC aplikacij.

Mogoče nekaj osnovnih podatkov o čipu.
Gre za philipsov driver za štiri 7 segmentne led displeje s skupno katodo. Upravlja se z I2C protokolom (2 pina) Displeji delajo v multiplex načinu. Sam čip skrbi za multipleksiranje. Ne potrebuje uporov v segmente. Za pogon dveh displejev poleg čipa ne potrebujemo ničesar več. Za pogon 4 displejev pa potrebujemo še dva NPN transistorja ter kondenzator 2.7n. "Cukrček" , ki mi je zelo všeč ter se da v praksi velikokrat koristno uporabiti je softwerska nastavitev osvetlitve. Tok na segmentih lahko nastavljamo v mejah od 3-21mA. To je zelo uporabno, če želimo uravnavati osvetlitev glede na svetlobo v prostoru, kjer je displej. (priložena testna aplikacija)

Namerno sem vzel mali 8 pinski mikrokontroler (Tiny13) Displej je priključen na PB0 (SCL) PB1(SDA) . Mikrokotroler poganja notranji oscilator 4.8Mhz. Za tak clock je tudi pisana testna aplikacija. Pri nižjem clocku ne bi smelo biti problemov. Pri višijem pa bo potrebno narediti korekicjo zaradi timingov.

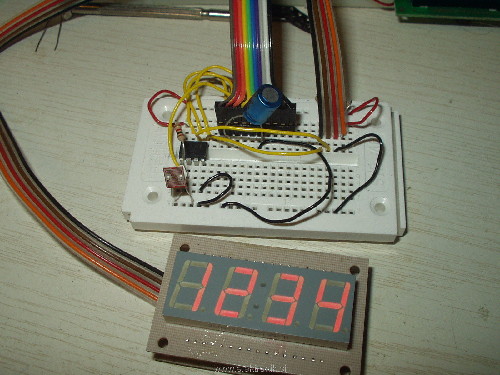

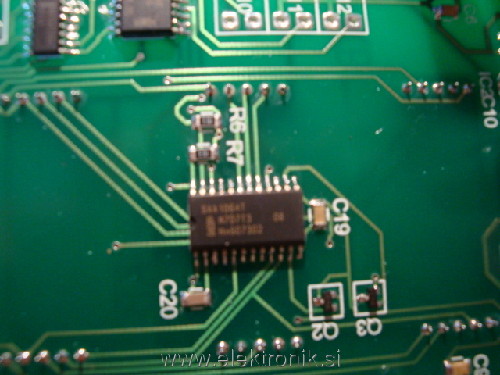

V prilogi fotografije testnega displeja ter filmček, ki prikazuje osvetlitev glede na svetlobo. (kvaliteta ni najboljša - narejeno s fotoaparatom)

Testna koda - pisano v assemblerju. Komentarjev ni dosti - mi vzamejo preveč časa . Če koga kaj zanima- bom odgovoril na forumu. Zato prosim ne pisat pod zasebno.

[Obelix]

Vidim, da imaš tudi tiskanino za displej. Si jo pripravljen deliti z nami ?

Lep pozdrav, Andrej

[BojanR]

Kakšno leto dni nazaj sem tudi sam uporabil ta driver in mi dela super. Poganjam 1,2 inča visoke Kinghbright visokosvetilne LED displaye. Pa fino je, ker se da regulirat tok. Tako da lahko display sveti z zmanjšano svetilnostjo do interupta, potem pa zasveti v polnem sijaju.

[Silvo]

[Silvo]

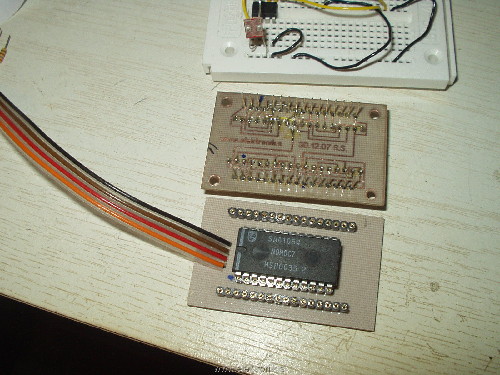

V prilogi tiskanina v PDF ter Layout formatu. Mislim, da je dobra, kajti na tej na fotografiji sem delal neke popravke. Elementi niso označeni. (itak ni nič kaj gor) 2x transistor BC847 ter kondenzator 2.7n ter upor 0 (mostič) pri transistorju. Zraven kondezatorja se še prilotajo ustrezni upori za določitev naslova. (glej datasheet). Displej je v enem kosu CA56-11EWA (kupljeni v C*onradu). Morda bi bilo smiselno displejsko ploščo narisat za klasične displeje.
