Azrael
Član
Član



Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 34.19
Kraj: Gorje

PrispevekObjavljeno: Sre Sep 23, 2009 9:30 pm    Naslov sporočila:   Odgovori s citatom

Sadida je napisal/a:
Še moja dva odkritja. Vesna 45 in Triglav. Sicer sta oba nedelujoča, ker jih neznam popraviti.

Rabiš sheme? Sicer sta oba precej simpl in se jih verjetno še vedno lahko usposobi, če le ni v notranjosti vse razbito in polomljeno.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Sadida
Član
Član



Pridružen-a: Pet 17 Apr 2009 12:53
Prispevkov: 634
Aktiv.: 4.99
Kraj: Zasavje

PrispevekObjavljeno: Sre Sep 23, 2009 9:44 pm    Naslov sporočila:   Odgovori s citatom

Bi lepo prosil. Notri ni nič razbito in polomljeno, le zelo prašno.
Mogoče kakšen nasvet kako popraviti zadevo?
Če bo potrebno ogrevati elektronke in formirati kondenzatorje sem mrzel.
Sem pa vseno že priklopil, vem da to ni bilo preveč pametno. Elektronke svetijo, ob prestavljanju gumba nekaj šumi, to pa je tudi vse. Bo potrebno zvočnike zamenjati? Verjetno bi bilo to pametno.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jjakob
Član
Član



Pridružen-a: Pet 19 Nov 2004 14:12
Prispevkov: 1345
Aktiv.: 8.05
Kraj: Rakičan (Murska Sobota)

PrispevekObjavljeno: Sre Sep 23, 2009 10:12 pm    Naslov sporočila:   Odgovori s citatom

Zvočnik dvomim, da je fuč. Prej kakšen slab kontakt na stikalu (očisti z kontakt sprayem), defektna elektronka (menjaj) ali kaj drugega.
_________________
Lp, Jernej
http://jjakob.dnsdojo.com
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo MSN Messenger - naslov
borber
Član
Član



Pridružen-a: Pon 23 Maj 2005 8:40
Prispevkov: 3111
Aktiv.: 18.61
Kraj: LJUBLJANA

PrispevekObjavljeno: Čet Sep 24, 2009 7:25 am    Naslov sporočila:   Odgovori s citatom

Tu sta knjigi Popravak radio-prijemnika iz leta 1962. Avtor je Alfred Židan. Vsebuje načrte in navodila za uglaševanje. Starejši člani se je verjetno spomnijo.

http://rapidshare.com/files/284229342/__idan1.pdf

http://rapidshare.com/files/284229500/__idan2.pdf
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
aly
Član
Član



Pridružen-a: Tor 28 Sep 2004 14:51
Prispevkov: 9448
Aktiv.: 56.53
Kraj: Kranj - struževo

PrispevekObjavljeno: Čet Sep 24, 2009 12:11 pm    Naslov sporočila:   Odgovori s citatom

borber,
daj prosim te fajle na Filemanager. Hvala.

_________________
I'm going to stand outside, so if anyone asks, I'm outstanding Smile
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran MSN Messenger - naslov
Azrael
Član
Član



Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 34.19
Kraj: Gorje

PrispevekObjavljeno: Čet Sep 24, 2009 5:53 pm    Naslov sporočila:   Odgovori s citatom

@Sadida

Prosim, če odpreš novo temo in ti bomo poskušali pomagati usposobiti oldtimerja, mislim, da ni hudega, če niso kontakti, ki jih ni problem očistiti, sumim na kakšen defekten visokoohmski upor v anodnem tokokrogu ene od medfrekvenčnih elektronk.

Da se vrnem na topic, nekaj slik RR 120, srednjevalovni, univerzalni direktni sprejemnik audionskega tipa (ni superheterodinski), v delujočem stanju, naj bi bil letnik 1950. Zgrajen okoli cevi UY21 (usmerjevalka), UCL82 (NF ojačevalnik in izhodna stopnja) in UBF80 (VF ojačevalnik in detektor).

Problem za katerega radio ni kriv, je vedno več motenj na SV in vedno šibkejši oddajnik v Domžalah.

Če ima kdo shemo zanj (RR 120 T je tranzistorski), se priporočam.



 Opis:

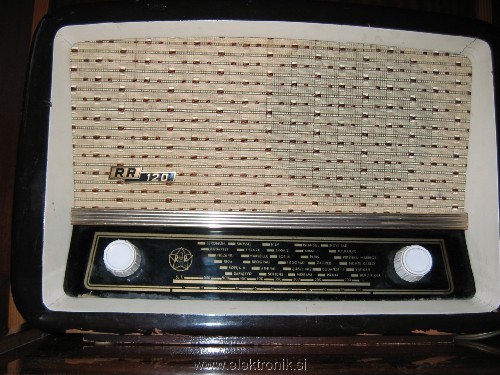

Izgled
 Velikost datoteke:  310.95 KB
 Pogledana:  10 krat




 Opis:

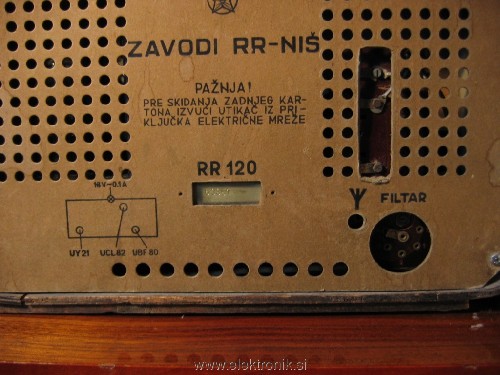

Zadnja stena
 Velikost datoteke:  256.33 KB
 Pogledana:  10 krat




 Opis:

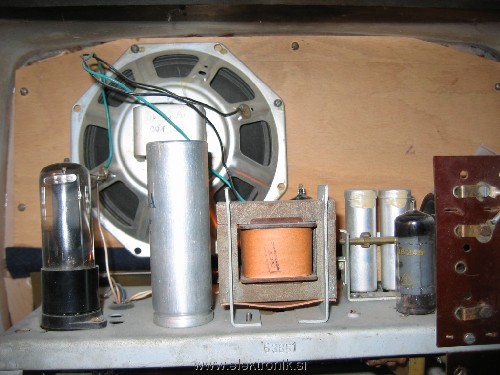

Notranjost
 Velikost datoteke:  240.1 KB
 Pogledana:  9 krat




 Opis:

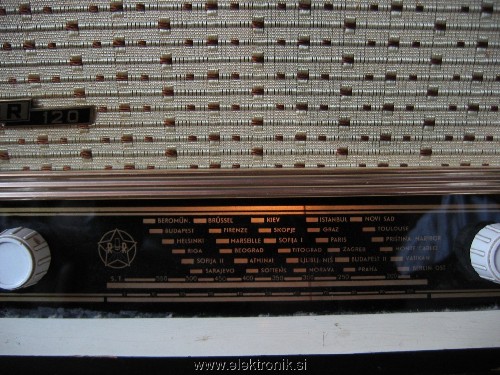

Skala
 Velikost datoteke:  337.24 KB
 Pogledana:  7 krat



Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
s57bic
Član
Član



Pridružen-a: Sre 17 Dec 2003 8:18
Prispevkov: 490
Aktiv.: 2.93
Kraj: LJUBLJANA

PrispevekObjavljeno: Čet Sep 24, 2009 9:55 pm    Naslov sporočila:   Odgovori s citatom

Mogoče kdo ve kaj je s članom ''sebastijant''.
Več kot leto dni se ne oglaša več.


Lp, Jože.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
KlavdijC
Član
Član



Pridružen-a: Sob 15 Avg 2009 16:26
Prispevkov: 1516
Aktiv.: 12.32
Kraj: Tolmin

PrispevekObjavljeno: Pet Sep 25, 2009 11:17 pm    Naslov sporočila:   Odgovori s citatom

To je pa zanimiv radioaparat Azrael.. je dober glede selektivnosti glede avdijona?.. Imam elektronke in v kratkem bom za hobi v novemberskem deževju napravil nostalgični kultni home made partizanski reakcijski audion.V svoje veselje.Sheme niso zahtevne za dvocevnike,tako da ni lepšega kot malo obudit spomine na SV in KV bandih. Razmišljam katere sheme in vezave bom odbral, da iz radija dobim največ.Sebastjan ima lepo zbirko in želim da bi še delil klepet ter znanje z nami..dolgo je odsoten
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Azrael
Član
Član



Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 34.19
Kraj: Gorje

PrispevekObjavljeno: Sob Sep 26, 2009 1:14 pm    Naslov sporočila:   Odgovori s citatom

Selektivnost je zelo odvisna od dolžine antene, krajša je, slabše je, ampak vsakem primeru slabša od brezhibnega super sprejemnika. Seveda ima vpliv tudi ali pride na sašijo nula ali faza.

Eno shemo dvocevnika iz knjige Mala škola elektronike, ki dela z nizko napetostjo, uporablja ECH83 (enako dobro deluje tudi z ECH81, verjetno tudi z ECH84), ti lahko pripnem, če je nimaš.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Branez
Moderator
Moderator



Pridružen-a: Pon 14 Apr 2003 7:21
Prispevkov: 7252
Aktiv.: 43.39
Kraj: Koprivnica (HR), Hoče (SLO)

PrispevekObjavljeno: Sob Sep 26, 2009 1:33 pm    Naslov sporočila:   Odgovori s citatom

Nimam(-o)!
Wink

Mam' pa lampe.

_________________
The true sign of intelligence is not knowledge but imagination.
Creativity is intelligence having fun!

Albert Einstein
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
Azrael
Član
Član



Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 34.19
Kraj: Gorje

PrispevekObjavljeno: Sob Sep 26, 2009 5:44 pm    Naslov sporočila:   Odgovori s citatom

Obljuba dela dolg, spodaj je pripet sken strani 241 do 243 iz knjige Mala škola elektronike 1. del (TN sistem), avtor Vladimir D. Krstić, Tehnička knjiga Beograd, 1986.

Še nekaj malenkosti:

Diode v Delonovem spoju, so na shemi narobe obrnjene! Ta napaka se pojavlja v vseh shemah z ECH83 v tej knjigi.

Diodi je potrebno zasukati, saj na način narisan na shemi, sprejemnik ne dela drugega kot napihuje kondija v usmerniku. Za diodi ni nujno, da sta germanijevi, povsem lepo delujejo silicijeve kot npr. 1N400x ali prastara BY235.

Naslednja napaka na shemi, ki bi lahko koga zmotila, videti je kot, da je heptodni del ECH83 vezan kot tetroda. V besedilu pa, da je spojena kot pentoda, kar drži. g5 zaradi preglednosti na shemi ni narisana, saj je vezana neposredno na katodo in je zato cev res zvezana v pentodo.

Slušalke morajo biti visokoohmske. S slušalkami od Walkmana in podobnih gizmov, ne bo šlo.

Nujno priklopiti zemljo in vsaj nekaj metrov žice za anteno.

Univerzalni kalem RK 106 (ali 103), je tuljava na feritni palčki 10 x 70 mm, ima pa 2 x 30 ovojev Cul 0.5mm, induktivnost se menja s premikanjem feritnega jedra in se spreminja v mejah od 30 do 200uH.

Ta sprejemnik sem pred skoraj 25. leti sestavil in je delal dokaj v redu (ko sem odkril zakaj so kondiji spustili dušo). Mislim, da bo čas, da ga sestavim ponovno.



241_243.pdf
 Opis:

Download
 Ime datoteke:  241_243.pdf
 Velikost datoteke:  125.72 KB
 Downloadano:  57 krat

Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Sokrat
Član
Član



Pridružen-a: Čet 25 Avg 2005 11:00
Prispevkov: 5584
Aktiv.: 33.41

PrispevekObjavljeno: Sob Sep 26, 2009 6:37 pm    Naslov sporočila:   Odgovori s citatom

Azrael je napisal/a:
Diode v Delonovem spoju, so na shemi narobe obrnjene! Ta napaka se pojavlja v vseh shemah z ECH83 v tej knjigi.


To je poseben podvojevalnik napetosti za napajanje pozitronk, ne za elektronke Wink

_________________
Ka ti bo pa torba ce si kupu kolo ?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Azrael
Član
Član



Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 34.19
Kraj: Gorje

PrispevekObjavljeno: Sob Sep 26, 2009 6:55 pm    Naslov sporočila:   Odgovori s citatom

Very Happy

Res je, pozitronke Cool (Isac Aasimov je nekaj več vedel o tem) bi delale na tak napajalc, ampak kondije bi še vedno razširjajlo.

Dokaj zanimivo, da je bila sheme s to napako v mnogih izdajah te knjige (mogoče celo v vseh?) in tudi v ostalih delih Male škole elektronike, kjer se je pojavila ta shema.

V glavnem sem raje zapisal, da ne bo kakšen začetnik, ki bi zadevo preizkusil, ugotovil, spet ena shema, ki ne dela.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
KlavdijC
Član
Član



Pridružen-a: Sob 15 Avg 2009 16:26
Prispevkov: 1516
Aktiv.: 12.32
Kraj: Tolmin

PrispevekObjavljeno: Sob Sep 26, 2009 7:22 pm    Naslov sporočila:   Odgovori s citatom

Hvala za shemo Azrael. Zanimiv sprejemnik. Je enostaven in razen da so dijode za obrnt pravilno je shema ok, pa še možnost eksperimentiranja je.Lahko bom dodal tudi vrtljivi kondenzator. Za slušalke vem, ker imajo elektronke visoko notranjo upornost..jih imam ..Kot nalašč za poznane ..enim se zdi radijo zakompliciran ..bojo imeli priložnost slišati radio,kot so včasih poslušali v vojni dogodke v kakšni kleti.Za anteno vem..jo imam že nekaj let od prvega detektorja dolgo tam okoli 30metrov ter ozemljitev da bo imel čist sprejem vsaj nekaj postaj..dobra antena je pol sprejema.Elektronko sem dobil, tako da samo še pljunit v roke in segret spajkalnik. So pa taki aparati kar lep začetek v globji svet radijotehnike
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Azrael
Član
Član



Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 34.19
Kraj: Gorje

PrispevekObjavljeno: Sob Sep 26, 2009 7:58 pm    Naslov sporočila:   Odgovori s citatom

@zeus

Imam občutek, da bo marsikateri današnji tehnični frik mrzel, ko mu boš dal v roke radio z reakcijo, ne da bi mu razložil kako jo uporabljati.

Če bo želel še kdo eksperimentirati z elektronkami na nizki napetosti, pripenjam skene iz zgoraj imenovane knjige, še z ostalimi shemami z ECH83 (multivibrator -preverjeno dela, dvocevnik in hibrid - teh dveh nisem gradil, vendar ne vidim razloga zakaj ne bi delala).

Vendar, pozor, na vseh shemah so narobe zasukane diode v usmerniku!



spoji_z_ech83.pdf
 Opis:

Download
 Ime datoteke:  spoji_z_ech83.pdf
 Velikost datoteke:  487.42 KB
 Downloadano:  35 krat
