se dobi tole še kje v Sloveniji?

[piroman]

Ne vem, če ima ravno smisel uporabljati čipovje, ki so ga že nehali izdelovati...

Sam sem se pred časom malo pozabaval s temle: http://www.analog.com/en/rfif-components/direct-digital-synthesis-dds/AD9833/products/product.html
Dela super, le časa, da bi vse skupaj z nekim MCUjem realiziral kot generator pa še nisem našel

[lojzek]

@piroman:

To je že res, če imaš namen delati velike serije. Ker pa delaš samo za svojo delavnico, je vseeno, če uporabiš čisto zadnji čip te vrste na svetu. Če z napravo ne boš delal kot svinja z mehom in spuščal njenega dima, bo pa povsem dovolj dolgo služil namenu. Čez 20 let je pa lepo narediti novega...

[lojzek]

Sem včeraj v testno ploščo vtaknil XR2206 in bil prijetno presenečen, kako enostavno je . Zadnjič, ko sem delal nek sinus oscilator z operacijci, sem potreboval kaka dva tedna, da sem ga strimal do zadovoljivega.

Sedaj pa k risanju načrtov. Osnova bo ro-bi-jev link, z dodatki iz datasheeta (PWM signal), pa dodal bom še LCD s tinyjem za merjenje frekvence in duty cycla. Zna biti, da bom dodal tudi vhod za števec pulzov in frekvencmeter

[s54jp]

Lojzek razmisli o tem funkcijskem generatorju: WFG 7000 (ELV journal 27 )

Jaz sem ga narredil in sem super zadovoljen z njim. Ima pa isti čip kot ga ti omenjaš XR 2206 .

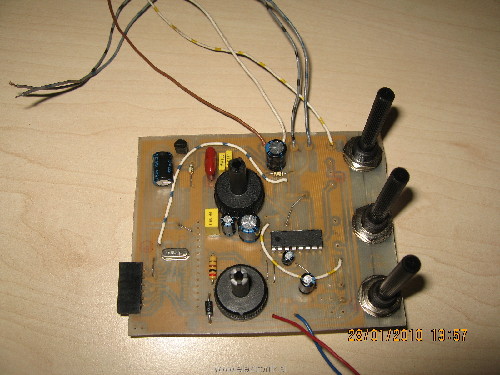

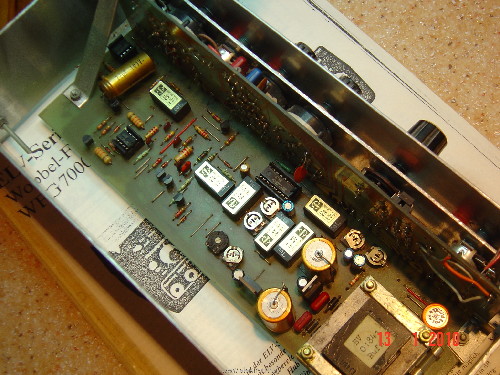

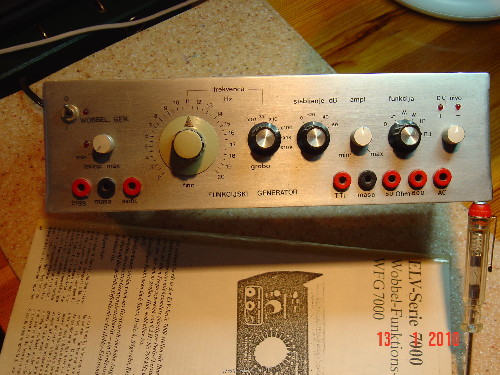

Sem ga poslikal, slikica v prilogi.

73 Josip
P.S.( na ebay-u enega avkcijsko prodajajo trenutna cena 10€ poglej slikice originala )

[lojzek]

Josip, zelo lepo.

Ampak bom raje izdelal malce enostavnejšo verzijo. Ne potrebujem za profesionalne namene. Poanta je v tem, da včasih potrebujem recimo kak taktni pulz generator, ker pa nimam ničesar narejenega, pa potem nekaj na brzino sestavljam.
S tem pa bom pridobil še sinus in trikot. Ter žago in PWM.

[lojzek]

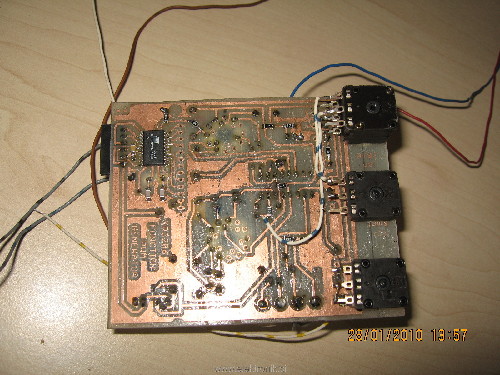

Za moje razmere mi je zelo hitro uspelo zaključiti prvo fazo. In to celo uspešno "od prve" . Zadnje čase mi vse dela "od prve" , kar pomeni, da bo kmalu šlo kaj narobe.

Manjka še prispajkati 1×8 LCD in spisati program.

Pa seveda najtežje - škatla

PS: do sedaj je skupna cena cca 25€

[GregorN]

Lepo rešeni potenciometri!

[lado]

Tudi jaz sem sestavil funkcijski generator z max038...na izhod sem dalOPA603 pa dobim ven samo 1V Vpp pa še ta popačen?

Kje je lahko napaka?
Vezal sem ga kot napetostni sledilnik (vhod na invertirajočem vhodu,izhod povezan na neinvertirajoč vhod, napajanje +- 5V

Kakšna ideja?

lado

[lado]

Še sliki:

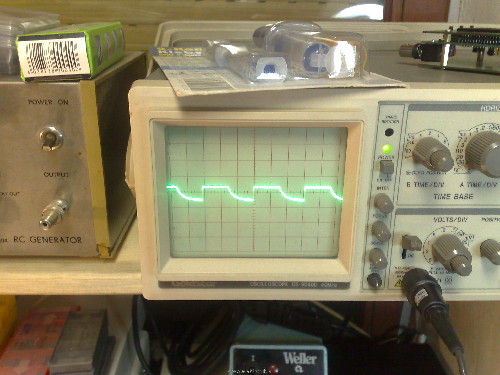

izhod iz OPA603- 1V pa popačen

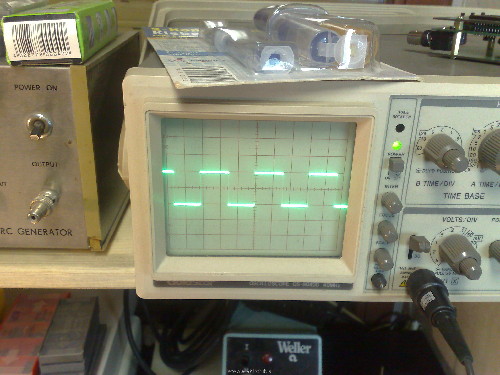

in izhod iz čipa,pravilen 2V

[borber]

zveži takole

[lado]

Hvala za informacijo, sem dodal upor kot je na zgornji shemi in sem dobil na izhodu 2V...nato pa sem dodal še upor 1K iz -vhoda na maso in dobil 5V na izhodu...
Na shemi iz elektorja pa sem videl da izhodni bufer napajajo z +-15V...če bi napajalno napetost zvišal,bi se zvišala tudi izhodna, oz če je potrebno spremeniti vrednost uporov da bi dobil 10Vpp

lp

lado

[jjakob]

Izhodna napetost je neodvisna od napajalne. Še bolje je, da je malo rezerve pri napajalni napetosti, da slučajno ne pride v clipping. Poskusi torej z +-15V.

[gregzy87]

Za ojačanje neinvertirajočega ojačevalnika velja enačba: Au = 1 + (R1/upor, ki je na masi).
Če je napajalna napetost 5V, po razmerju uporov pa bi morala biti 10V, bo na izhodu samo 5V!
Za 10V bi bilo potrebno spremeniti razmerje uporov + zvišati napajanje na 15V, kot že povedano...
