Jaz pa sem delal usmernik po prenovljeni shemi, kjer je bil uporabljen BD139, nakar sem ga menjal s tranzistorjem BD651. Ne razumem pa kaj bi lahko bilo narobe, saj ima BD651, dosti večje ojačanje in bi moral dovolj odpreti izhodna tranzistorja 2N3055. Napaka mora biti nekje drugje, saj že pri majhnem toku (cca. 10 mA), ne gre nastaviti izhodne napetosti na več kot 15V. Izhodni tok pa gre normalno do 3A. Tudi izhodna napetost je stabilna do 15V, pod obremenitvijo.

LP, Jaka

[gumby]

Malo premeri, kaj imaš na izhodu opamp-ov ane...

[slanek]

Tako, zdaj sem nastavil izh. napetost na priblizno 30V, in obremenil usmernik. Napetost pade na 16V. Na izhodu zadnjega operacijskega ojačevalnika, ta ki krmili izhod pa sem prav tako izmeril napetost okoli 30V, tako, da ne vem v čem je napaka, da na izhodu napetost pade.

LP, Jaka

[slanek]

Še vedno nisem odkril napake. Kaj bi lahko bilo narobe, oz. kje naj vse iščem napako?

Hvala za pomoč.

LP, Jaka

[gumby]

Izmeri, kaj se dogaja med obremenitvijo... preveri napetost na vseh treh izhodih iz operacijskih oječevalnikov (tokovna omejitev, referenca, napetost). Če je tu vse OK, išči napako na močnostnem delu.
Preveri tudi napajalne napetosti med obremenitvijo.

[xsyt]

Koliko je pa napetost na bazi močnostnih tranzistorjev?

[king25]

Imam izdeleane 3 takšne usmernike z OPA445 in 5A verzijo. Vsi delujejo brez težav. Ker sem izdelal ohišje, sem se odločil da dodam potenciometer za fino nastavitev napetosti, ker ga včasih kar pogrešam.
Trenutno je za regulacijo napetosti uporabljen 10k potenciometer in bi dodal še 1k za fino nastavitev.
Sedaj me zanima kako ju naj vežem

[klpzm]

[king25]

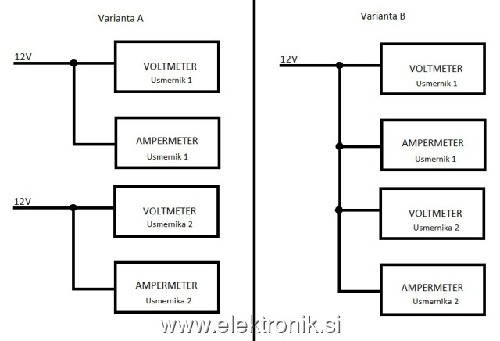

V ohišje sem dal dva usmernika in vsak ima svoj LCD voltmeter in ampermeter.

Sedaj me zanima, če lahko dam samo eno ločeno napajanje 12Vdc za te 4 merilnike (varianta B) ali morata po dva merilnika imeti svoje napajanje (varianta A)?

[junge]

Zdravo

Zlotal sem usmernik od REBER-a , pa imam problem ker na izhodu lahko
reguliram napetost med 21V in 34V !! ZAKAJ ne gre do 0 -34V ?
In ko na izhodu dodam malo breme se mi zacne pregrevati upor R7 in R10 zraven tranzistorja Q1 ?

Imate kaksen nasvet ??

[dgrude]

Reber ima kar nekaj usmernikov! Dodaj link od načrta.

[xsyt]

king25; odvisno kakšen A/V meter imaš. Obstajajo tudi ADCji, ki so galvansko ločeni. Take lahko daš na eno napajanje. Drugače pa je potrebno merilnike napajati posebaj (omisli si kakšen integriran DC/DC). LP

[Azrael]

@junge

Sem šel pogledat vse tri sheme napajalnikov, ki jih je objavil Reber na svoji spletni strani, pa noben nima tranzistorja Q7, dva imata sicer upor R7 in spet noben ne gre do 34V in ne začne z 0V.

Torej nekaj ne štima, kristalna krogla, če slučajno še ne veš, je pa ravno sedaj v remontu.

[junge]

Zdravo

Link do napajalnika
http://www.reber.si/napajalniki/LM723/723_3A_01/723_3A_01.sch.pdf

Se opravicujem Q1 tranzistor !

[Azrael]

Preveri Q1, če ni prebit (predpostavljam, da si preveril, da ni stika tam kjer ga ne sme biti in obratno, da ni stika tam, kjer bi moral biti).

Tranzistor Q1 mora biti montiran na velikem hladilnem telesu (jaz sem ga namestil na isti hladilnik kot Q2), saj se drugače pri nizkih izhodnih napetostih pregreje in prebije (tudi če usmernik dela v prostem teku!). Avtor je bil opozorjen na to pomankljivost, vendar tega opozorila iz meni neznanih razlogov, ni dodal v članek.

Prebit Q1 s seboj pogosto odnese še 723 (tega včasih lahko pokrpaš z zunanjim tranzistorjem, ki je vezan tako kot je na shemi narisan notranji tranzistor v 723, katerega kolektor je spojen na Q1) in upora R7 in R10, včasih tudi potenciometer P2.

Tudi diode v graetzu bi morale biti za 6A (prostor je), 3A so za polno moč občutno prešibke.

Več informacij pa najdeš tukaj (škoda, ker vprašanja nisi postavil v pravo temo, bi prej dobil informacije).
