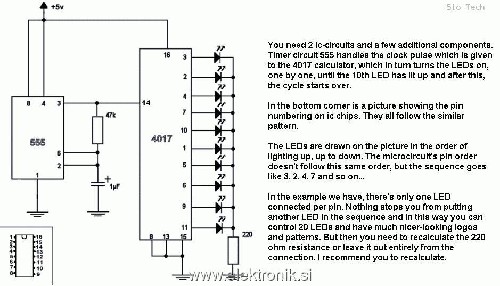

Jaz bi rad predelal to vsesplošno znano vezje za utripajoče ledice:

Rad bi dal noter 3mm, 2 barvne ledice z dvema anodama. rad bi pa, da bi naredilo en cikel z eno barvo, naslednji cikel bi bil pa z drugo barvo, naslednji pa spet z prvo barvo. Se pravi bi prvič zasvetilla po vrsti cela vrsta( no jaz jih bom dal 3 na vsak priključek) z rdečo barvo, potem ko bi šlo spet od začetka pa bi svetilo z zeleno .

Kako narediti ta preklop po vsakem ciklu?

Hvala za odgovore.

[ElGrigon]

Tako, da razdeliš barve na pol izhodov eno barvo, na drugo polovico izhodov pa drugo barvo, s tem se ti zmanjša število izhodov/resolucija za eno barvno skupino.
Ali pa razširiš vezje z dvema 4017 in potem med njima preklapljaš s flip-flopom, katerega aktivira zadnji izhod iz vsakega 4017.

[Silvo]

Zakaj ne vzameš raje mikrokontroler? TaK programček napišeš v par vrsticah, pa še 555 odpade.

[int47]

Dvobarvne ledice boš lako priklopil le vzporedno, za kar pa izhodi 4017 niso dovolj močni.

Moj predlog je, da na izhode ojačaš z ULN2003 (ULN2001 - ULN2004) + 2 NPN tranzistorja. (ULN ima samo 8 izhodov).

Na ULN priključiš katode LED diod. Anode za isto barvo povežeš skupaj in jih preko upora priključiš na kolektor PNP tranzistorja. Enako narediš z anodami za drugo barvo. Vsaka barva ima svoj tranzistor. (Emitor tranzistorja je vezan na VCC).

Sedaj imaš vezje, pri katerem z dvema tranzistorjema izbiraš barvo v kateri sveti LED. Ostane ti le še izveba preklopa med barvami.

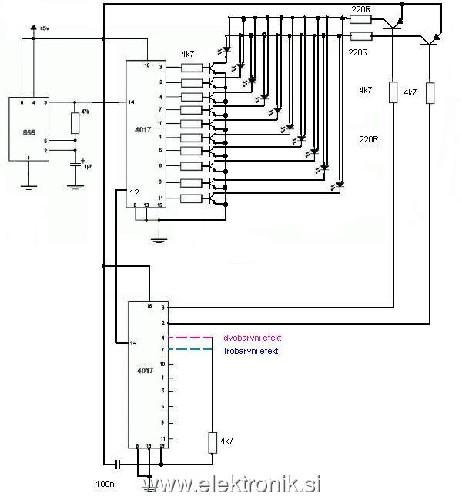

Na "carry out" prvega 4017 priključiš še en 4017, pri katerem izhod "2" ali "3" preko upora cca 10K zvežeš na RST. Med VCC in RST zveži še en kondenzator npr. 100nF. Kondenzator izvrši RESET 4017 ob vkopu. Brez upora in kondenzatorja bo vezje začelo delovati pravilno šele po nekaj ciklih.

Izhod "0" naj vklaplja PNP tranzistor za 2. barvo.
Izhod "1" naj vklaplja PNP tranzistor za 1. barvo.

Če boš uporabil izhod "2" za RST, bo efekt dvobarven.
Če boš uporabil izhod "3" bo v tretjem ciklu aktiven izhod "2". Izhoda "0" in "1" sta na log. '0'. -> Oba PNP tranzistorja sta odprta -> LED sveti v barvi, ki je vsota barve1 in barve2.

Ne pozabi, da tranzistorji potrebujejo bazne upore. Če boš vezal LED vzporedno naj ima vsaka skupina katod svoj upor (za 20 dvobarvnih LED potrebuješ 4 upore).

[Jule]

Ok, tazadnja možnost je zame preveč komplicirana.

Da bi imel potem 5 ledic v vrsti je tudi malo premalo, Zanima me, kako naj naredim z dvema 4017. Kako točno ju priključiti.

V vezje nočem tlačiti preveč elementov.

[ElGrigon]

Dodaš še enega 4017 s tem, da povežeš vse tako kot v prvem, le povezave od oscilatorja pelješ preko posameznih tranzistorjev, katere prožiš z enim flip-flopom. Za proženje flip-flopa pa uporabiš zadnji izhod vsakega 4017.

Če hočeš ti narišem shemo čez vikend, pošlji ZS.

[int47]

Če napišem manj komentarja, bo vezje takoj manj komlicirano .

Čim bližje vsakega 4017 dodaj še en 100nF kondenzator.

[not perfect]

Da ne bom odpiral nove teme:

Ne vem veliko o ledicah in uporih, zato vprašam vas.
Koliko voltne so modra, rdeča in bela ledica?(ne visokosvetleče)
Kakšen upor moram dodati k vsaki, da jo lahko priklopim na 5V?

Že vnaprej se zahvaljujem za odgovore!

[mitko]

Pozdravljeni, da ne bom odpiral nove teme, bi samo vprašal kje bi lahko dobil led diode premera 3mm, ki svetijo belo svetlobo?

[not perfect]

Poskusi v najbližji elektro trgovini

[int47]

Če v google vpišeš "LED diode voltage", kot prvi zadetek vrne http://en.wikipedia.org/wiki/Light-emitting_diode

R = (U-Uled)/Iled

[Jule]

A ni preprosteje kar priklopiti ledico z nekim uporom(500k) na recimo 5 ali 10V in potem z voltmetrom pomeriš napetost na ledici?

[Domenius]

[ElGrigon]

Te, ki jih sam uporabljam; rdeča-1.9V, bela-3.2V, modra-4.5V. Bistven podatek je tok, ki lahko teče skozi njo, ta pa je različen pri določenih proizvajalcih.
Za navadne led je najbolje omejiti na 10mA, nekatere tudi do 15mA (proizvajalec).
Vrednosti napetosti se za vse proizvajalce enake oz. +-3mV. Da ugotoviš kakšen max. tok lahko teče skozi diodo je najbolje izmeriti z multimetrom in nastaviti napetost na vrednost, ki je nekje standardna po posameznih barvah.
