sniper007 · Nazadnje urejal/a sniper007 Tor Apr 29, 2008 3:23 pm; skupaj popravljeno 1 krat

Živjo

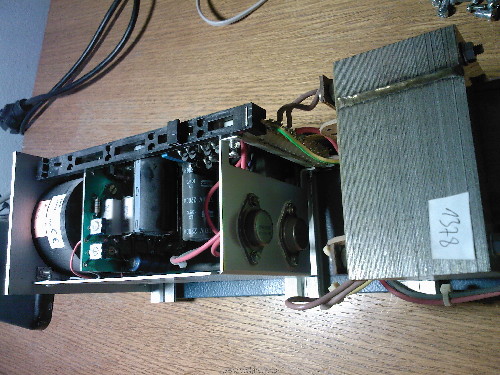

Že nekaj časa mi doma stoji pokvarjen napajalnik in sem se ga sedaj lotil pogledat, če se ga še da spravit k življenju.

Na izhodu dobim 58V neglede na spreminjanje potenciometra za nastavljanje napetosti oziroma toka. Mi lahko prosim malo svetujete kaj bi lahko bilo narobe. Predvidevam da sta izhodna tranzistorja(BU606D) zanič?

LP

s57bic · Objavljeno: Tor Apr 29, 2008 2:54 pm Naslov sporočila:

Lahko bi bil stikalni napajalnik firme TOS iz Savelj.

Načrt na Filemanagerju pod napajalniki. RSU354 (RSU01-35/4).

lp, Jože.

sniper007 · Objavljeno: Tor Apr 29, 2008 3:18 pm Naslov sporočila:

Mislim da bo držajo, da gre za ta napajalnik. Kakšna ideja kaj bi lahko bilo narobe?

s57bic · Objavljeno: Tor Apr 29, 2008 9:02 pm Naslov sporočila:

Za začetek preveri tranzistorje in zamenjaj 723.

lp, Jože.

sniper007 · Objavljeno: Sre Apr 30, 2008 1:31 pm Naslov sporočila:

Oba tranzistorja sta zanič. Lahko zamenjam samo tranzistorja, ali moram tudi čip? Se lahko zgodi, da če bi zamenjal samo tranzistorja in je čip tudi zanič, da bi se tranzistorja ob priklopu na napajanje ponovno uničila?

Lp

sniper007 · Objavljeno: Sre Apr 30, 2008 10:46 pm Naslov sporočila:

Zamenjana oba tranzistorja in čip, Na izhodu ne dobim ničesar Confused

Na obeh čipih je napajalna napetost okoli 2.8 V

lucky7 · Objavljeno: Pet Maj 02, 2008 6:54 pm Naslov sporočila:

Ojla!

Poskusi pomerit koliko imaš napajanje na glavnem močnostnem napajanju.

Stabilizatorji z LM723 imajo največkrat svoje napajanje (posebno navitje na trafotu in posebej usmernik z gretzom + ELKO ...) - če je temu tako preveri še to napajanje.

Drugače pa preglej še vse upore (ne more jih biti prav veliko Smile

), pa diode in zenerce ...

Mislim, da to ni ravno neka huda "makina" od usmernika - po sliki sodeč je klasični, ne stikalni Smile

lucky7 · Objavljeno: Pet Maj 02, 2008 7:15 pm Naslov sporočila:

Na netu sem iskal podatke za ta dva tranzistorja (BU606D), pa nisem nič našel - zadetki na "alldatasheet.com" so bili samo neki KBU, HBU, TBU, ...pa še to so samo neki gretzi Shocked

Katere si pa dal noter namesto teh dveh?

Kako sta pa crknila - mogoče meritev Confused

Bom poskusil še malo pobrskati Smile

lucky7 · Objavljeno: Pet Maj 02, 2008 7:25 pm Naslov sporočila:

Ja sem našel - stikalni NPN tranzistor 400V/10A/60W Smile

To verjetno ni stikalna aplikacija. Sumim, da so uporabili ta tranzistor pred davnimi leti zaradi toka in moči Smile

sniper007 · Objavljeno: Pet Maj 02, 2008 8:12 pm Naslov sporočila:

Napajalnik sem spravil v delovanje. Zamenjana ZD2, oba čipa ter oba BU606D tranzistorja. Težavo sem imel kako pomerit te NPN tranzistorje ker je pri obeh starih tranzistorjih za obe polarizaciji med B in E kazalo zelo majhnio upornost. Kupil sem nove še enkrat pomeril ta spoj in spet isto. Potem smo ugotovili, da je pri teh tranzistorjih verjetno vgrajen upor za zaščito med tem spojem. Sedaj deluje samo ob določeni obremenitvi začne moteče cvilit ...
