Pozdravljeni!

Zanima me kako bi lahko na čim enostavnejši način izvedel regulacijo obratov črpalke olja, ki je v prilogi. Črpalka je 12V in max. 8A. Sedaj se vrti prehitro in bi rad zmanjšal obrate, ki bi bili potem fiksni.

aly · Objavljeno: Pon Nov 10, 2008 4:09 pm Naslov sporočila:

Zmanjšanje napetosti ali PWM sekanje ali predupor (raje ne tega).

lucca brassi · Objavljeno: Pon Nov 10, 2008 4:11 pm Naslov sporočila:

Z variakom pred transformatorjem. Gre tudi s triakom vendar motorju močno pade navor.

king25 · Objavljeno: Pon Nov 10, 2008 5:45 pm Naslov sporočila:

Pozabil sem omeniti, da je črpalka priključena v avtu na aku. (12V).

king25 · Objavljeno: Tor Nov 11, 2008 4:12 pm Naslov sporočila:

Razmišljal sem, da bi uporabil mogoče 2×LM338 regulator. Bi bilo izvedljivo glede vhodne napetosti? Vhodna bi bila 13,8V izhodna pa max...?

podboj · Objavljeno: Tor Nov 11, 2008 4:28 pm Naslov sporočila:

Smem vprašat koliko stane ta pumpa, ker bi rabil nekaj podobnega?

Z LM regulatorji ne bo šlo, naredi raje PWM z mosfetom in NE555, vezje je enostavno

king25 · Objavljeno: Tor Nov 11, 2008 5:47 pm Naslov sporočila:

@podboj cena take pumpe je precej draga 185$.

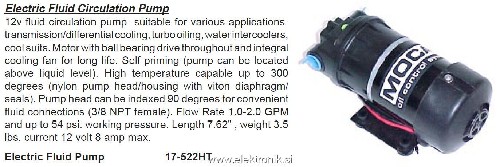

http://64.202.180.37/files/pump.pdf

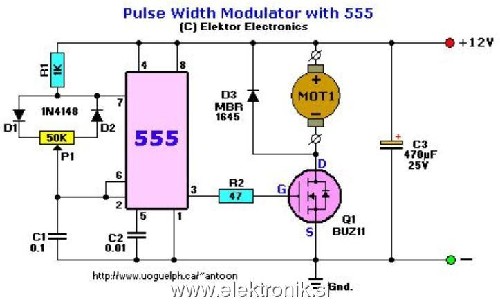

Bi potem prišla shema na sliki v poštev?

Edino tranzistor nevem, če bi zdržal.

klemen88 · Objavljeno: Tor Nov 11, 2008 5:57 pm Naslov sporočila:

Za tranzistor se nimaš kaj za bati. Saj buz11 premore 30A toka...

podboj · Objavljeno: Tor Nov 11, 2008 6:00 pm Naslov sporočila:

Pa na hladilna rebra ga moraš dat seveda

king25 · Objavljeno: Tor Nov 11, 2008 6:05 pm Naslov sporočila:

OK super.
Obstaja kakšen tranzistor vseeno mal močnejši, mogoče v drugem ohišju recimo TO-3, da bi imel večjo površino za hladit in da bi seveda ustrezal shemi?
Pomojem se bo kar grela zadeva ko bo motor v pogonu kake 2 ure.

flapho · Član Pridružen-a: Sre 05 Mar 2008 12:06 Prispevkov: 39 Aktiv.: 0.19

Kaj pa regulator za motor od ventilacije ta ima 4 stopnje?

Jule · Objavljeno: Tor Nov 11, 2008 6:31 pm Naslov sporočila:

podboj · Objavljeno: Tor Nov 11, 2008 6:43 pm Naslov sporočila:

Upori v shemi so 1/4W

Mosfete se veže vzporedno, le vsak naj ima svoj upor na vratih

Bolje je uporabit kaj močnejšega kot pa 2xbuz11, se dobijo tudi 60A mosfeti v to220 ohišju. Iskanje mosfeta v to3 za 8A je neumnost, saj se pri takem toku niti ne greje - cca 3W disipacije pri 8A za buz11

Lp

king25 · Objavljeno: Tor Nov 11, 2008 7:03 pm Naslov sporočila:

@podboj hvala za odgovor.

@Jule kondenzatorji so v uF:
R1 = 1K
R2 = 47 ohm
P1 = 50K potentiometer
C1 = 0.1uF, (100nF), ceramic
C2 = 0.01uF, (10nF) ceramic
C3 = 470uF, 25V, electrolytic
D1,D2 = 1N4148, general purpose signal diodes
D3 = MBR1645, NTE6081, or similar. 45V/16A Schottky Diode
Q1 = BUZ11, NTE2389, MosFET, High Speed Switch, N-channel, 30V/35A
IC1 = NE555, 8-pin Timer/Oscillator

In še link: http://www.uoguelph.ca/~antoon/circ/pwm555.html

cfrik · Objavljeno: Tor Nov 11, 2008 10:23 pm Naslov sporočila:

Za zaščito tranzistorja veži še 1k upor med vrata in maso. Sem imel podoben problem in sem dolgo razmišljal zakaj se mi tranzistor pregreje, ko izključim napajanje, če je bil prej popolnoma hladen. Vklapljal pa sem 3 5W žarnice z BUZ 11. Težava nastane zaradi kapcitivnosti vrat tranzistorja.
