PrispevekObjavljeno: Čet Jun 18, 2009 10:53 pm    Naslov sporočila:  sprejemnik HSR 48 Ei Niš Odgovori s citatom

Prosil bi za shemo sprejemnika HSR-48 Ei Niš.

Popraviti moram ojačevalno stopnjo in bi potreboval shemo.

Hvala za pomoč.

Lp.

Darko

_________________
--
"Če bi volitve kaj pomagale, bi jih prepovedali." (Mark Twain)
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
Azrael
Član
Član



Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 33.96
Kraj: Gorje

PrispevekObjavljeno: Pet Jun 19, 2009 1:23 pm    Naslov sporočila:   Odgovori s citatom

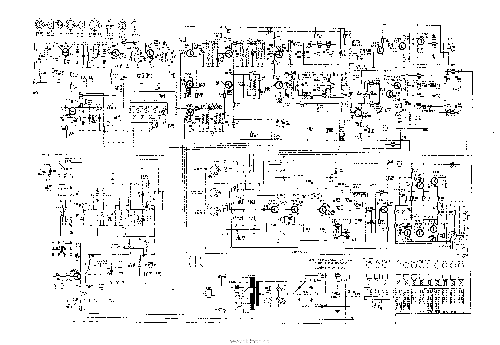

Za začetek pripenjam shemo iz učbenika Radio prijemnici avtorja Zoran.L Jerotić.

Ampak, ker shema ni najbolj čitljiva niti v knjigi, bom malo pozneje (ko poskeniram) pripel še razpored elementov na TIV in shemo razkosano na posamezne sklope.



 Opis:
 Velikost datoteke:  171.53 KB
 Pogledana:  147 krat



Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Azrael
Član
Član



Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 33.96
Kraj: Gorje

PrispevekObjavljeno: Pet Jun 19, 2009 2:51 pm    Naslov sporočila:   Odgovori s citatom

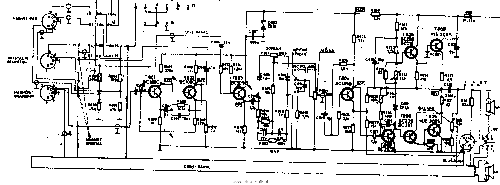

Sem se prezgodaj hvalil, slika TIV NF dela je v knjigi odlična, shema sama pa bolj tako.

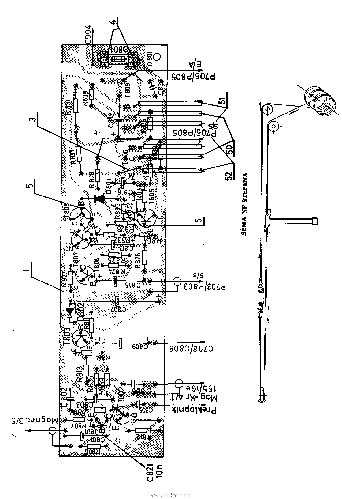

Če rabiš razpored elementov na TIV še za ostale sklope (in nekatere delne sheme teh sklopov), lahko tudi pripnem (kvaliteta teh je v knjigi 1A, samo ne vem če rabiš).

Mimogrede pri tem ojačevalcu je pogosto pobralo driverska tranzistorja, poglej najprej T805 in T808.

Veliko sreče pri obnavljanju oldtimerja.



 Opis:
 Velikost datoteke:  136.55 KB
 Pogledana:  43 krat




 Opis:
 Velikost datoteke:  102.18 KB
 Pogledana:  61 krat



Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
Profesor Einstein
Član
Član



Pridružen-a: Ned 24 Sep 2006 0:13
Prispevkov: 1346
Aktiv.: 8.46
Kraj: Rogaška

PrispevekObjavljeno: Sob Jun 20, 2009 10:11 am    Naslov sporočila:   Odgovori s citatom

Hvala za shemo. Od enega HSR 48 imam rezervne dele in enega še celega na katerem pa eden izhod ne dela. Bom poskusil z rezervnih delov popravit izhodno stopnjo.

Še enkrat hvala za shemo.

Lep Pozdrav

Darko

_________________
--
"Če bi volitve kaj pomagale, bi jih prepovedali." (Mark Twain)
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
mixajlo
Neznanec
Neznanec



Pridružen-a: Sre 20 Feb 2013 16:16
Prispevkov: 1
Aktiv.: 0.01

PrispevekObjavljeno: Sob Feb 23, 2013 11:28 pm    Naslov sporočila:  uspeo Odgovori s citatom

ne znam kako, ali sada je proslo, skinuo sam semu i sada se bacam na posao,

HVALA svima na forumu, narocito momku koji je postavio semu, i pozdrav svima iz Niša, postojbine svih HSR-a i njihovog predivnog zvuka
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
RasGylle
Neznanec
Neznanec



Pridružen-a: Tor 07 Mar 2017 15:10
Prispevkov: 1
Aktiv.: 0.03

PrispevekObjavljeno: Tor Mar 07, 2017 3:13 pm    Naslov sporočila: icon_great Divno Odgovori s citatom

Hvala na shemama, dugo ih tražim već!
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
ZoranB
Član
Član



Pridružen-a: Pon 15 Okt 2012 14:23
Prispevkov: 91
Aktiv.: 1.07
Kraj: Domžale

PrispevekObjavljeno: Ned Okt 21, 2018 4:02 pm    Naslov sporočila:  HSR48 Odgovori s citatom

Pri omenjenem aparatu imam problem selitve nastavljene frekvence. Ko se aparat vklopi in nastaviš željeno frekvenco se v nekaj sekundah zadeva odpelje iz frekvence/postaje. Zadeva se zvezno pojavlja od 5 do 10 minut nakar se zadeva umiri. Malo manjši je učinek pri treh preset nastavitvah (mogoče zaradi manjšega hoda potenciometra). Ali obstaja kakšna rešitev za omenjeni problem ali je bila zadeva prisotna že pri novem aparatu.

L.P.
ZoranB
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Ivor
Član
Član



Pridružen-a: Pet 15 Feb 2008 19:49
Prispevkov: 182
Aktiv.: 1.28
Kraj: Koper

PrispevekObjavljeno: Ned Okt 21, 2018 5:45 pm    Naslov sporočila:   Odgovori s citatom

Pojav je bolj opazen pri višjih frekvencah (108MHz) in manj pri nižjih (88Mhz).
Problem je stabilizacija napetosti za varicap diode pri UKV. Verjetno je odpovedal TBA149s, ki skrbi za to, da je na vseh potenciometrih za nastavitev postaj vedno 20V. Ker napetost ni stabilizirana, se postaje premikajo po skali.
Kot je razvidno iz načrta, IC opravlja nalogo Zener diode. Ker verjetno ne boš mogel nabaviti novega, ga lahko zamenjaš z navadno Zener diodo za 20V ali 22V.



HSR48 stab nap.png
 Opis:

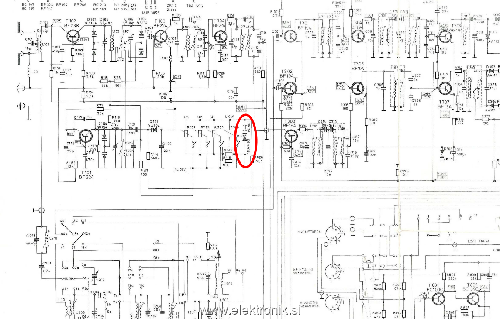

D501 stabilizira napetost na 20V
 Velikost datoteke:  555.79 KB
 Pogledana:  31 krat

HSR48 stab nap.png



_________________
Mirno spim na lovorikah že 11 let.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
ZoranB
Član
Član



Pridružen-a: Pon 15 Okt 2012 14:23
Prispevkov: 91
Aktiv.: 1.07
Kraj: Domžale

PrispevekObjavljeno: Ned Okt 21, 2018 5:48 pm    Naslov sporočila:  HSR 48 Odgovori s citatom

Bom zamenjal.
Hvala za hitri odgovor.

L.P.
ZoranB
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
sscott
Član
Član



Pridružen-a: Pet 10 Jul 2009 12:11
Prispevkov: 1128
Aktiv.: 9.02
Kraj: Medvode

PrispevekObjavljeno: Tor Jun 18, 2019 3:48 pm    Naslov sporočila:   Odgovori s citatom

za hsr48 bi potreboval 4kom izhodnih tranzistorjev mje3055 če jih mogoče kdo ima na zalogi. Kaj lahko uporabim kot nadomestek v kolikor jih ne dobim?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
sscott
Član
Član



Pridružen-a: Pet 10 Jul 2009 12:11
Prispevkov: 1128
Aktiv.: 9.02
Kraj: Medvode

PrispevekObjavljeno: Tor Jun 18, 2019 4:01 pm    Naslov sporočila:   Odgovori s citatom

v kolikor ima kdo še drsne potenciometre in knofe se priporočam


LP
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
s57bat
Član
Član



Pridružen-a: Pon 09 Apr 2007 9:06
Prispevkov: 198
Aktiv.: 1.30
Kraj: Moste

PrispevekObjavljeno: Čet Jun 20, 2019 9:41 pm    Naslov sporočila:   Odgovori s citatom

Hej hoj!

Najbrž 2N3055? MJE ni v pravem ohišju.
Pri Kitajcih dobiš najbrž le še ponaredke.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
sscott
Član
Član



Pridružen-a: Pet 10 Jul 2009 12:11
Prispevkov: 1128
Aktiv.: 9.02
Kraj: Medvode

PrispevekObjavljeno: Čet Jun 20, 2019 9:49 pm    Naslov sporočila:   Odgovori s citatom

najraje bi imel original Motorola MJE3055 TO127 pozlačeni 4kom

ampak pomoje misija nemogoče

jutri kupim v ic mje3055 navadne v to220 v pa stestiram Smile
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Jaka57
Moderator
Moderator



Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5133
Aktiv.: 30.55
Kraj: Grosuplje

PrispevekObjavljeno: Sob Jun 22, 2019 9:28 am    Naslov sporočila:   Odgovori s citatom

sscott je napisal/a:
........ampak pomoje misija nemogoče......
Mogoče pa ne.
Ko boš prišel po BC219/239 lahko pogledava, kaj vse se še skriva v mojih predalih, tako na pamet, bi morali biti nekje tudi MJE3055/2955 (TO117 in ne TO220)....

_________________
Lp, Jaka
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
sscott
Član
Član



Pridružen-a: Pet 10 Jul 2009 12:11
Prispevkov: 1128
Aktiv.: 9.02
Kraj: Medvode

PrispevekObjavljeno: Sob Jun 22, 2019 10:02 am    Naslov sporočila:   Odgovori s citatom

jaka hvala

v ponedeljek če mi rata da se oglasim, potem grem za 1 teden v Bovec.


LP
