[searider]

Pozdravljeni,

zanima me ali ima kdo od vas kakšen načrt kako priklopiti PT1000 na AVR-jev ADC, potreboval bi za merjenje temperatur od 0°C-200°C na 1°C. Ali je dovolj kar narediti delilnik napetosti in čitati napetost? (kakšen tok mora skozi teči, ker eni pravijo da je lahko >1mA drugi da je lahko malo večji).

Lp

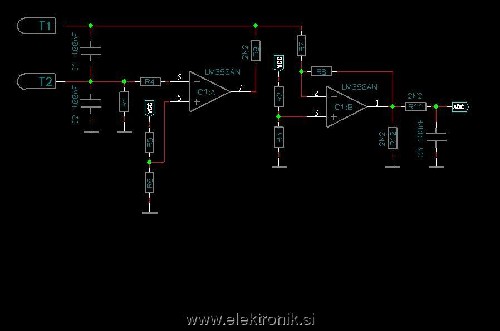

[GJ]

[MadMax]

Je že kdo kaj čaral na to temo malce drugače - da je en konec PT1000 vezan direkt na maso, da ne odkrivam tople vode? Manj natančna zadeva, pa vseeno...

Konkretno: obstoječa regulacija CK ima PT1000 tipala vezana na eni strani na maso, na drugi pa prek 4k upora na +5V, pa bi se malce "šlepal" z obstoječimi tipali...
Vhodno območje 0.9÷1.3V bi torej razvlekel na 0÷10V oz. čim bližje temu (za PLC, na katerem se mi že nekaj časa nabira prah).
Morda zanimivo še komu, ki uporablja na podobno vižo KTY10-5, v tem primeru je torej vhodno območje nekje 1.25÷2.25V s senzorju primerno slabšo linearnostjo, za priklop na AVR pa ustrezno nižja izh. napetost.

[piroman]

Tule: http://ww1.microchip.com/downloads/en/AppNotes/00682c.pdf na strani 7 je opisan en single supply ojačevalnik za pt100 sondo. Jaz bi tok zmanjšal za Pt1000.

[tonko]

MadMax, PT1000 amp po tvojih željah.

Kritični upori R2,R3,R4 in R1 naj so 1%

R2 = 6000ohm = vzporedno 12Kohm + 12kohm
R3 = 1384.6ohm = vzporedno 1500ohm || 18000ohm

Referenca 5V mora biti ista za napajanje sonde preko R1 in za napajanje veje R2 , R3.
Operacijski je lahko tudi kateri drugi ker LM358 ne bo šel čisto do 0V.
Še bolje bi bilo uporabiti kateri OPamp z manjšim offsetom npr. OP07, zanj boš pa rabil še -5V napajanje na pinu 4.

[MadMax]

Točno to, tonko, hvala!
Sicer osnove operacijcev, odštevanje in množenje, ampak emšo in strojniška lenoba naredita svoje...

Iz željenega pogoja 0.9÷1.3 --> 0÷10 je matematika Uizh=(Uvh-0.9) x 10/(1.3-0.9), oziroma Uizh=(Uvh-0.9) x 25
Se pravi da z delilnikom R2/R3 pri Uref=5V dobim odštevanje 0.9V na 0, z R4/(R2||R3) pa ojačanje 25 na max. izhod 10V.
No, s tem bo enostavno narediti še kaj podobnega, z drugačnimi sondami in obsegi.

Ker zahtevana natančnost ni laboratorijska ter ker sta R1 in Uref za sondo v obstoječi škatli, bom za začetek vseeno probal z ločeno vezavo, če bo pa treba bom pa dodelal.

[psevdonim]

mogoče nisem dobro prebral, a zdi se mi, da nihče ni predlagal/uporabil Wheatstonovega mostiča ?
Trije upori 1k/1% in Pt1000 kot četrti upor, pa že mora biti neka napetost na izhodu, primerna za nadaljno obdelavo ?

[adi]

Stvari sem se lotil malo drugače, ker sem si hotel poenostaviti vezje. Za merjenje sem uporabil pic mikrokontroler, ki sem mu referenco namesto na 5V postavil na refernčni AD vhod v mojem primeru 2.5V. Tako sem dobil 10 bitno resolucijo v območju 0-2.5V. Tipalo sem na enem koncu priklopil na GND, drugi pa je preko 4K7 na VCC in preko 47K na analogni vhod. Analogni vhod ima še 100nF proti GND. Za analogni del sem uporabil svoj regulator 78l05.

[MadMax]

[linel]

pt1000 lahko priklopiš na merilni pretvornik mpi 301 od eltre, na izhodu pa dobiš signal 4- 20mA in potem skaliraš. slabo je edino da rabi 24V napajanje saj se uporablja v industrijski avtomatizaciji...

[Stajner]

Prosim, ne se smejat, vendar po tonkovem načrtu opravljam nakup (prvi po shemi). A lahko tebe bralec prosim za potrditev seznama iz priloge.

Izhod bo vezan na Arduino.

Lp,
Matjaž

[snoopy]

Pazi pri uporih je zaloga v ZDA , kar pomeni dodatne stroške pri farnellu.

Material bi jaz šel iskat v IC elektroniko na tvojem mestu.

Lp

[Stajner]

Ok. Sam da je tapravi.

HVALA!

Lp,
Matjaž

[blasko]

živijo

Ali ima kdo shemo kako priklopit PT1000 in enačbe za izračun uporov? Našel sem samo za PT100.
Ali so uporabni upori z 1% tolerance ali moram uporabit upore z še manjšo toleranco? MEril bi temperaturo v objektu, z izhodno zanko 4-20mA v območju med -10 in +40°C.
Uporabil bi pretvornik XTR105, čeprav je v datasheetu napisano samo za PT100. So enačbe iste za PT100 in PT1000?

Hvala za pomoč.

[nakamichi]

Načeloma bi morale bit enačbe iste, saj med PT100 in PT1000 je razlika samo v upornosti pri 25°C.

Jaz za meritve s pomočjo PT uporabljam napetostne reference in 1% upore. Pa tisti pullup upor izberi takega z nizkimi termičnim lezenjem v primeru, da je zraven PT1000.


L.P.,
Miha
