nikoba · Objavljeno: Sre Sep 23, 2009 9:36 pm Naslov sporočila: Star radio PUPIN B7

Pozdravljeni
Doma imam starejši radio ki bi ga rad popravil.Potreboval bi shemo in pa kakšne podatke o njem ker žal nima zadnje stranice.Drugače je pa cel.Na njem piše PUPIN B7.
LP

borber · Objavljeno: Čet Sep 24, 2009 7:04 am Naslov sporočila:

Tu je Pupin B8, če bo kaj pomagalo. Če napišeš seznam elektronk in valovna območja, bi se mogoče našlo kaj podobnega.

nikoba · Objavljeno: Čet Okt 15, 2009 8:46 pm Naslov sporočila:

Pozdravljeni.
Zanima me če bi mi kdo bil pripravljen popraviti že omenjen radio.
hvala in LP

DaLuKa · Objavljeno: Sre Jan 13, 2010 9:04 pm Naslov sporočila:

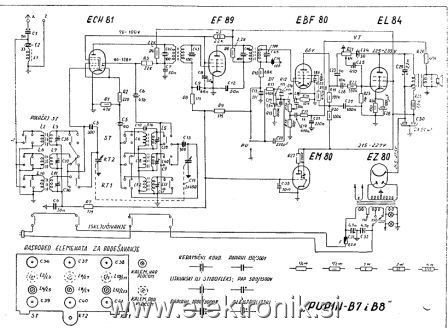

Seme PupinB7 in B8 so enake

nikoba · Objavljeno: Sob Avg 20, 2011 1:05 am Naslov sporočila:

Pozdravljeni!

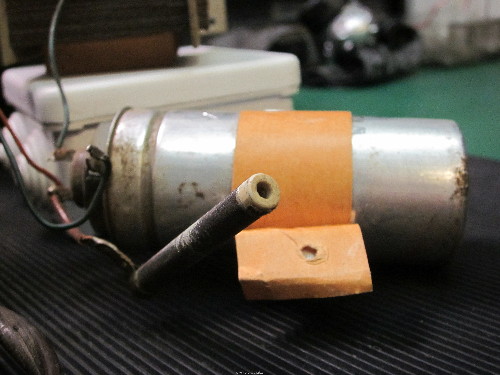

Se opravičujem, ker obujam staro temo ampak škoda odpirati novo ker gre za isti radio. Po dolgem času razmišljanja sem se odločil da bom kar sam skušal popraviti omenjen radio. Zato sem iz ohišja vzel šasijo, jo očistil in pregledal če so vse elektronke na svojem mestu. Pri tem sem ugotovil, da je namesto ECH81 vstavljena PCF80. A vseeno sem radio priklopil. Svetile so vse elektronke in ob vrtenju gumba za grasnost se je slišalo prasketanje v zvočniku. Radio sem izklopil in ugotovil da je odpadel en priključek upora 1.5k 4W pri dvojnem elektrolitu na steni radia. Ali ga naj nadomestim z keramičnim 5W iste vrednosti ali naj dam kar 4W? Zanima me kje bi lahko kupil ustrezno elektronko?
LP

sebastiant · Objavljeno: Sob Avg 20, 2011 7:55 am Naslov sporočila:

ECH 81, lahko jo zamenjaš z ECH83, verjetno jo boš moral najti na Ebay-u:

http://cgi.ebay.de/ECH81-TUNGSRAM-NOS-NEW-OWN-BOX-/290521231772?pt=R%C3%B6hren&hash=item43a46a319c

http://cgi.ebay.de/ECH81-VALVO-NOS-NEW-OWN-BOX-/290521228737?pt=R%C3%B6hren&hash=item43a46a25c1

Ali pa ECH83:

http://cgi.ebay.de/Rohre-ECH83-ECH-83-6DS8-TELEFUNKEN-versiegelt-NOS-/310178456720?pt=LH_DefaultDomain_77&hash=item483813a490

Kar pa se upora tiče, prav vseeno je ali je 4W ali 5W samo, da je vrednost 1,5Kohm, kakor si napisal.
PCF je samo svetila v radiu, pa še to malo manj, napetost ogrevanja ima 9V.

Branez · Objavljeno: Sob Avg 20, 2011 8:12 am Naslov sporočila: ECH81

Možno je tudi ceneje "skoz' priti". Še bolj pa če kontaktira tega člana foruma. Mogoče mu bo poslal zastonj.

ECH83 pa je škoda tukaj uporabiti!

cerovac_i · Objavljeno: Sob Avg 20, 2011 9:39 am Naslov sporočila:

Branez · Objavljeno: Sob Avg 20, 2011 9:55 am Naslov sporočila:

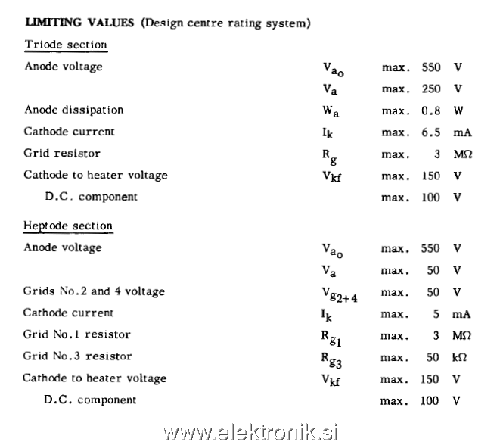

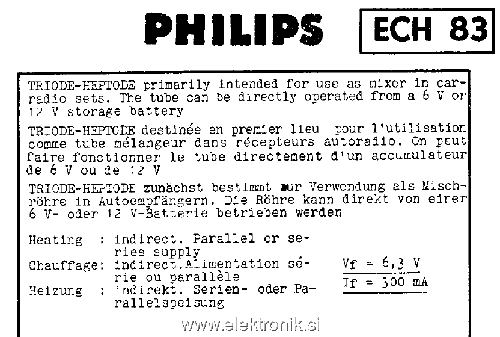

Zato sem dal link na podatke. Whistle

Azrael · Objavljeno: Sob Avg 20, 2011 11:30 am Naslov sporočila:

V hudi sili gre tudi z ECH84, vendar! je potrebno zamenjati priključka g3 in g2+4 na podnožju, saj ima ta elektronka drugačen pinout. Zato je najbolje dobiti ustrezne lampe, tudi cena novih ni pretirana.

Drugače pa se mi zdi bolj ECH81 zamenjava za ECH83, kot obratno, čeprav vem iz lastnih izkušenj, da je ECH83 (RR Niš) nekaj let brez okvare delala na mestu ECH81. Sedaj je ta lampa na bolj ustreznem delovnem mestu in tudi noče odpovedati. Vsekakor trpežna in trdoživa stvar.

Zanimivo bi bilo danes najti nek polprevodnik, ki ga par let žene krepko čez absulute maximum rating in ne odpove.

Branez · Objavljeno: Sob Avg 20, 2011 12:06 pm Naslov sporočila:

Ni hude sile! Je že rešil ta problem. Wink

Azrael · Objavljeno: Sob Avg 20, 2011 5:39 pm Naslov sporočila:

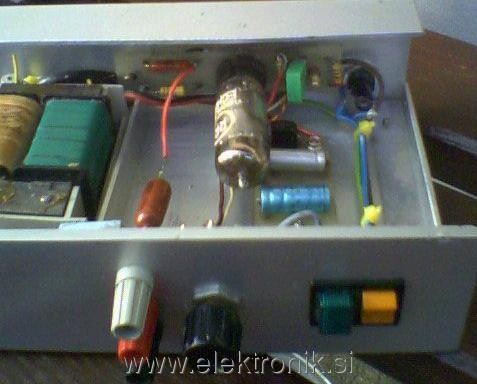

V signal injektorju vsekakor ne (15 V anodne napetosti, anodni tokovi v desetinah mA), kot nadomestek ECH81 v Ei Simfonija, pa mislim, da je bil presežen vsaj tokovni limit.

Po drugi strani ECH81 čisto enako dela v tem vezju.

Mogoče se motim, ampak ob tem, da so ECH83 zelo redko odpovedale tudi v televizorjih (mislim, da so bile v v sinhron separatorju), ali je mogoče, da so v Nišu stvar poenostavili in so delali eno samo lampo, ki je potem dobila ali oznako ECH81 ali pa ECH83, odvisno od potreb in naročil?

nikoba · Objavljeno: Tor Avg 23, 2011 1:18 pm Naslov sporočila:

Pozdravljeni!

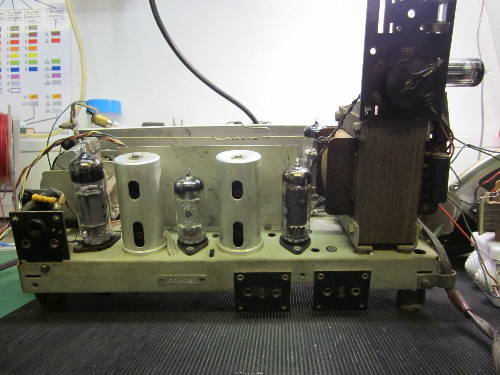

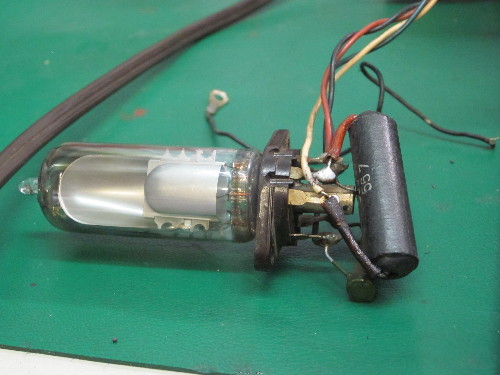

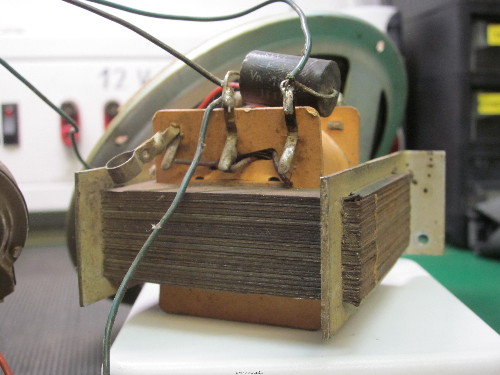

Zamenjal sem upor in elektronko za ECH81 (hvala BraneZ-u za elektronko). Radio sem priklopil in ob premikanje gumba za glasnost ali za iskanje postaj se sliši šumenje iz zvočnika. Ko priklopim anteno, se zasliši dokaj glasen pok. Ko se dotaknem srednjega priključka potenciometra za glasnost se zasliši brum. Tako, da ojačevalec dela. Kaj bi lahko bilo narobe? Pripenjam pa še nekaj slik notranjosti.
LP

Azrael · Objavljeno: Tor Avg 23, 2011 4:42 pm Naslov sporočila:

Rekel bi lokalni oscilator. Potegni dol datoteko Jerotic_radio.pdf, ki jo najdeš tukaj in poglej vsaj stran 78.

nikoba · Objavljeno: Sre Avg 24, 2011 2:13 pm Naslov sporočila:

Pozdravljeni!
Sedaj sem izmeril napetosti na podnožju elektronke ECH81. In te so sledeče:
pin1...130v
pin2...-0,4v
pin3...0v
pin6...181v
pin7...0v
pin8...6,9v
pin9...0v
Ne vem zakaj so vrednosti tako čudne. Ali bi moral meriti pri vstavljeni elektronki?
Izmeril sem tudi napetosti na dvojnem elektrolitu. Na enem je napetost 259v, na drugem pa 200v.
LP
