Živijo,

vem, da so bile podobne teme že ničkolikokrat objavljene in da stric google ponuja izjemno veliko zanimivih podatkov pa vseeno.

Rabil bi načrt za ojačevalec za moj subwoofer. Imam zvočnik 300w 4ohme. Doma imam trafo in sicer 2 x 35V (usmerjene napetosti), 350W. Napajalni del imam tudi že narejen.

Zanima me ali ima mogoče kdo kakšen preverjen načrt za ojačevalec oziroma končno stopnjo, ki deluje brezhibno in ima takšno napajanje. Zaradi napajanja bi bila mogoče priporočljiva kar stereo varjanta katera se lahko veže v bridge.

Vsekakor bo vsaka ideja oziroma vsak nasvet dobrodošel.

Kretnico imam aktivno tako, da je vsaj en problem manj

[Jernej Š.]

Živjo!

Poglej si tole: http://sound.westhost.com/project3a.htm . V mono izvedbi preverjeno deluje, in to odlično.


Lep pozdrav!

[Hoden]

Zgleda kar zanimivo. Bom popoldne malce preštudiral literaturo. Hvala

[psevdonim]

a niso najbolj enostavni načrti za ojačevalce tisti z enim čipom ? Samo ne vem, če gredo do 300W. Včasih so bili popularni STK (in številka), a ti so rabili še kar nekaj elementov zraven. Potem je Philips dal na trg neke čipe, kjer si od zunaj priklopil samo še elektrolitske kondenzatorje, zvočnik in napajanje, vse ostalo je bilo v čipu.

Na hitro sem pogledal shemo, ki jo je prej nekdo predlagal - če imaš voljo in veselje do študiranja delovanja ojačevalnikov s transistorji (dif. ojač., tokovni generator, izhodna stopnja in kar je še tega), potem kar pogumno, drugače pa beži od tega načrta kar te noge nesejo in preveri, kaj je danes na trgu "en čip" ojačevalcev.

[start]

Na tej strani poglej ppod audio->pojacala http://bas.elitesecurity.org/indexV.html

[Jernej Š.]

[Hoden]

Malce cem prebral zadeve in res je - 4 ohme v bridge ne gre. Nikjer pa ne najdem podatka o bridge mode pri TDA7250 http://www.datasheetcatalog.org/datasheet/stmicroelectronics/1472.pdf

Malce sem brskal doma in našel ta čip. Kakor sem razumel, največ moči pri 4 ohmnskem bremenu dobim z MJ11013. Mogoče kdo ve koliko ti tranzistorji stanejo?

Vglavnem glede na to da imam na trafotu precejšnjo zalogo moči bi jo rad čimbolj izkortistil.

Je že kdo naredil ojačevalec s tem čipom?[/url]

[Jernej Š.]

[Profesor Einstein]

Zdravo

Zanimiva stran s shemami je tudi tale:

http://www.audiofanatic.it/Schemi/Tipo/Stato_solido/finali/Schemi_finaliSS.html

Prvi načrt v rubriki od 100-250w je z omenjenim čipom TDA7250.

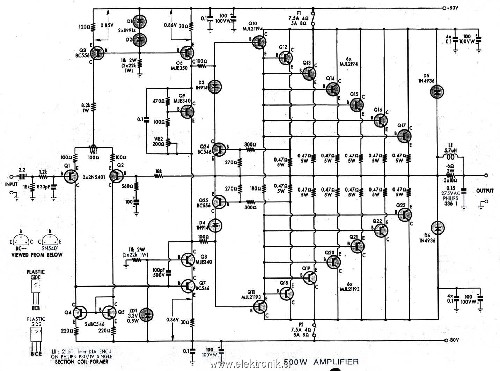

Meni osebno je pa všeč shema s priponke - ker ima offset nastavitev.

Lp.

Darko

[Hoden]

Živijo,

imam eno začetniško vprašanje

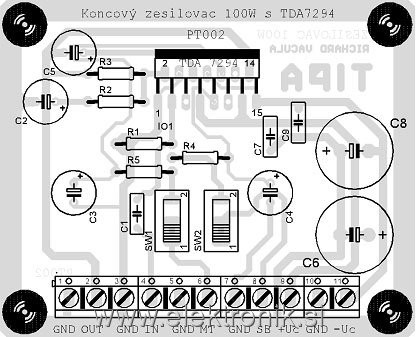

Odločil sem se da bom naredil kar ojačevalec s TDA7294. Sedaj pa gledam načrt oziroma shemo v datasheetu (v priponki). Če pravilno zastopim shemo se mute in standby funkcija vključi ko je sklenjen pin 10 oziroma 9 preko upora proti pozitivni napajalni veji. Ko pa sem malce brskal po internetu sem našel že en narejen pcb kateri pa ima ti dve funkciji kratkostičeni proti masi. Kaj je torej pravilno.

[ule]

Zakaj pa ne kupiš Brutus 170W ker imaš že vse pripravljeno?

[Hoden]

O super Sedaj sem končno razumel shemo. Ne vem zakaj ampak mi ustvarjalna žilica ne da miru Pa še slabo vreme je napovedano za ta vikend pa bomo malo "švasali" Brutus pa rabi za 4 ohme 27 - 29V napajalne napetosti, jaz imam pa 35. Zato bom naredil samo mono ojačevalnik z enim čipom.

[ule]

V pdf-ju od brutus ojačevalnika je prav tako 35V napajanje.

[Hoden]

Nisem povsem prepričan, ampak ni problema kajti bom raje sam kaj "čaral" Bom pa potem naredil tudi drugo napajanje, kot sem videl pri drugem projektu z LT1083, tako da bom na ta način nametost malce sputil potem pa naredil drugo tiskanino z tem brutus-om. Poročam o rezultatih

[Profesor Einstein]

Zdravo

Zanimiva je tudi paralelna vezave ojačevalnikov za večjo tokovno zmogljivost - sam je sicer nikoli nisem prakticiral.

http://www.national.com/appinfo/audio/files/BPA-200_Application_Note.pdf

Za ST TDA-je pravijo, da je za paralelno vezavo primeren TDA7293 in TDA7294S.

(ST now makes a TDA7294S. This 'S' version can be run in parallel like the TDA7293.)

http://www.datasheetcatalog.org/datasheet/stmicroelectronics/7178.pdf

Lp.

Darko
