Pred časom sem na forumu predstavil Pic mini projekt . Iz zadnje variante DA/AD sem najprej poskusil na testni plošči narediti usmernik, ki bi omogočil digitalno nastavitev napetosti s tipkami. Oba usmernika, ki ju imam v delavnici imata za nastavitev napetosti potenciometer. Slaba kvaliteta potenciometra pa mi včasih nagaja, ko želim nastaviti malo bolj točno napetost. Ravno zaradi tega sem se odločil narediti usmernik, ki omogoča nastavitev napetosti s tipkami. Sedaj sem tudi naredil tiskanino (v prilogi). Usmernik je še vedno v fazi testiranja in se kar lepo obnaša.

Kratek opis:
Kot sem omenil, za krmilni del sem uporabil zadnjo verzijo hardwera 'pic-mini projekt' (hex v prilogi) zato tega ne bom še enkrat opisoval. Naj omenim le PCF8591 ; 8 biten AD-DA pretvornik s štirimi AD kanali ter enim DA kanalom, ki skrbi za upravljanje z močnostnim delom usmernika.
Za upravljanje so v uporabi tri tipke (set,+,-) ; opis pri 'mini projektu'
Glede na to, da je DA/AD 'le' 8 biten (torej je resolucija 255 enot) bi pri natančnosti 1mV lahko bil max. Prikaz le 25,5V sem za prikaz napetosti uporabil resolucijo 0.2V kar omogoča max prikaz 51V. Prav tako sem izračunal ojačanje operacijskega, ki skrbi za regulacijo napetosti. (pri max resoluciji DA 5V mora biti na izhodu 51V) V praksi sem usmernik poskušal do nap. 30V koliko je tudi dopustna napajalna napetost LM358.
Omejitev toka je izvedena klasično. Z z negativnim vhodom OP tipam padec napetosti na uporu 0.22E. Če je padec nižji kot je pozitivni vhod referenčne napetosti, ki se nastavi s trimerjem je na izhodu visoko stanje. V nasprotnem primeru pa nizko kar povzroči, da zapre transistor, ki skrbi za regulacijo. Za omejitev predvidevam tri fiksne prednastavljene možnosti, ki bi se izbirale z stikalom. (sicer se lahko namesto trimerja da tudi potenciometer) a smatram, da je boljša varianta stikalo. Doma imam namreč že dva usmernika. Na enem imam omejitev narejeno s stikalom, na drugem pa s potenciometrom. Na tistem s potenciometrom sem skuril že kar nekaj stvari saj nikoli nisem točno vedel na koliko je pravzaprav nastavljena omejitev.

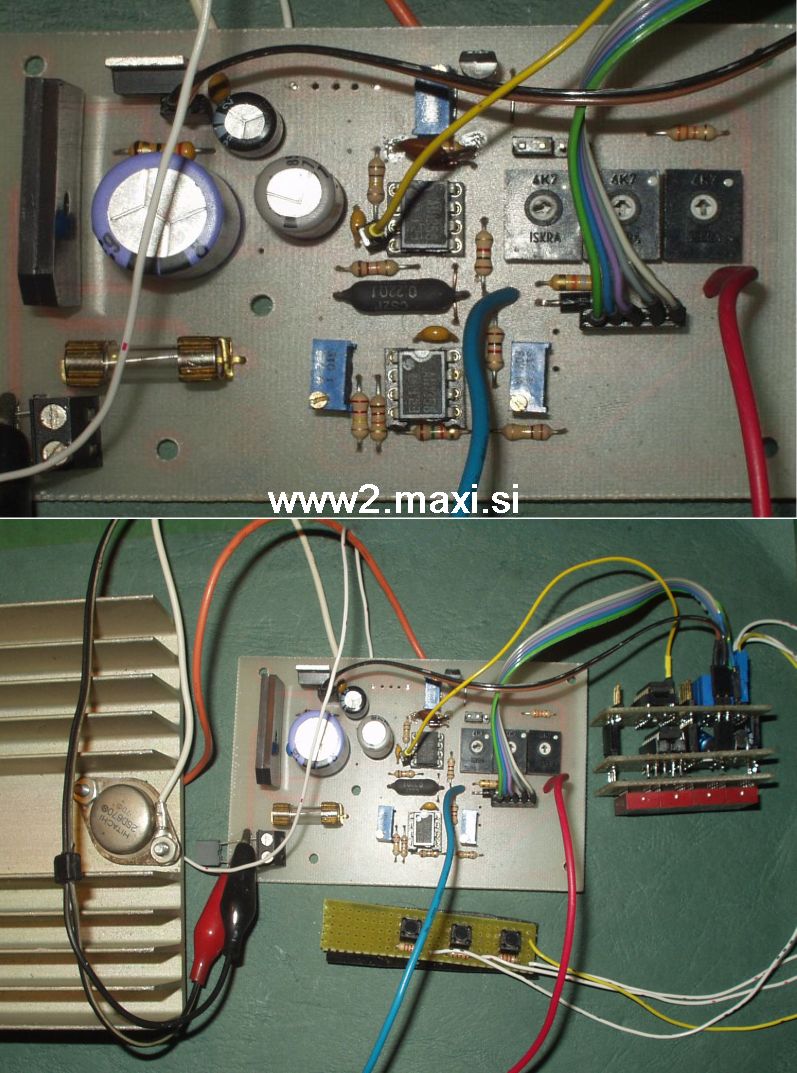

Prikazovalnik 'mini projekta' lahko prikazuje 4 izmerjene veličine. S prvim kanalom tako merim nastavljeno napetost, z drugim tok. Ker mi je pri LM358 ostal prost še en ojačevalec sem le tega uporabil za meritev temperature hladila izhodnega transistorja. Kot senzor sem uporabil LM35. En kanal je za enkrat še prost. V smem načrtu nisem napisal oznake izhodnega transistorja. Le ta ni kritičen. Mora biti NPN darlington. Sam sem v času testiranja uporabil BDX33. Kasneje sem uporabil enega močnejšega v TO -3 ohišju. Sicer je tiskanina predvidena za lotanje transistorja direk na njo (TO-220 ali SOT 93 ali podobno moram malo pregledati kaj najprimernejšega se da dobiti pri nas.)
Za napajanje se uporabi običajen transformator 230/24V. Razmišljal sem tudi v switching izvedbi dela 230-30V katero bi uporabil namesto težkega transformatorja. Žal o samogradnji switcherjev nimam izkušenj. Če ima kdo kako enostavno varianto napajalnika 230-30V /3A v switching izvedbi, naj ga pripne, da ne 'izumljam tople vode' po nepotrebnem.

Še besedica o nastavitvi ter kalibriranju .
Najprej moramo spraviti v pogon 'Mini pic projekt'. Delovati mora displej tipke nastavitve, AD vhhodi DA izhod. Vhode lahko preverimo tako, da na njih priključimo vir enosmerne napetosti. Prikazovalnik mora kazati neko vrednost. Na DA izhodu se mora spreminjati napetost od 0-5V odvisno od nastavitve 0-510.
Če vse to deluje ga lahko priključimo na samo usmerniško vezje. Ker sem naredil tudi samodejno 'popravljanje' izhodne napetosti nas lahko to pri kalibraciji moti zato sem naredil preprost režim za kalibriranje v katerega se pride, če se tišči tipka 'set' ter se nato vključi napetost. Displej bo prikazoval meritev na kanalu '0' (napetost) na DA izhodu pa bo napetost, ki je potrebna, da na izhodu dobimo 12.0V (Na DA pretvornik pošljem vrednost 60.) Torej bo na izhodu DA -ja 5/255*60 V . Sedaj s trimerjem P1 nastavimo izhod usmernika na 12V.
Sledi nastavitev napetosti prikaza. S trimerjem na prvem kanalu 'mini pic projekta' umerimo prikaz na 12.0V. Kalibracija napetosti je končana. Resetiramo vezje, da le to preide v režim delovanja. Sedaj mora delovati regulacija. Nastavimo še A-meter. Na izhod usmernika damo recimo 21W avtomobilsko žarnico. Zaporedno z njo pa A-meter. Preklopimo na prikaz toka.
Z trimerjem P3 ter trimerjem na drugem kanalu 'mini pic projekta' pravilno nastavimo prikaz toka. Sledi še kalibracija termometra. Pomerimo napetost na izhodu LM35. S tipko prestavimo prikaz v prikaz temperature. S trimerjem P2 ter trimerjem na tretjem kanalu AD ja nastavimo prikaz, ki mora biti enak izmerjenemu na sondi. (primer pri izmerjeni napetosti 0.223mV mora prikazovalnik kazati 22.3)


P.S.
Sedaj bom kak teden na dopustu, tako, da bom na morebitna vprašanja odgovoril po dopustu.

[Silvo]

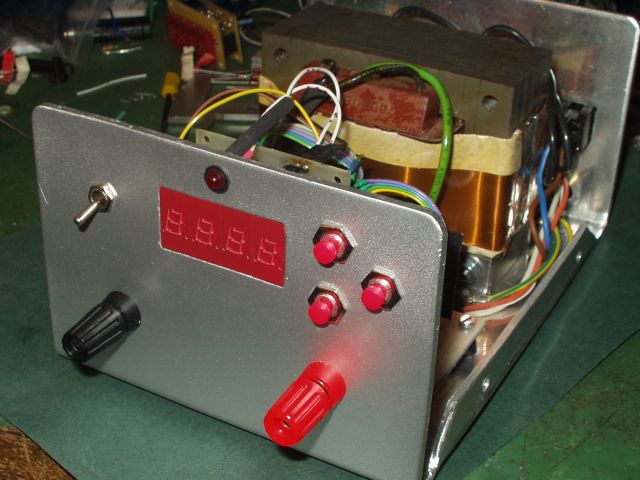

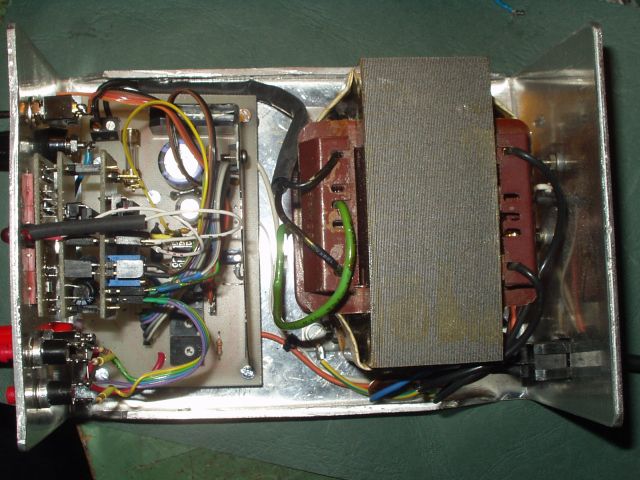

Usmernik je že v ohišju

V prilogi nova verzija firmwera:
- ob vklopu se za par sekund prikaže verzija
- na pin RA4 se preko upora 1k proti +5V priklopi led dioda, ki javlja napako v primeru odstopanja napetosti, ki je večja od +/- 0.4V
- izbira prikaza je sedaj omejena na 3 kanale (neuporabljen kanal ad-ja se ne prikazuje)

[Silvo]

Nov firmware:
-spremenjeno območje mrejenja temperature. Prej je bila meritev na 0.1°C natančno do 51.0°C kar je bilo premalo. Sedaj je resolucija 1°C - do 255°C.
Potrebno je na novo izvesti kalibracijo termometra - (opis v prvem sporočilu) V koliko bi bilo območje trimerja za kanal tri premajhno je potrebno v serijo s tretjim kanalom vezati 10k upor.

[NUFAN]

Silvo čudovito narejeno! Zanima me samo, koliko pride finančno vse skupaj?

[Silvo]

[NUFAN]

Se pravi, cena je nekje 10000 SIT, ker trafo pa mislim, da ima skoraj vsak elektronik doma. Če ne druga, ga najdeš v kakšni pokvarjeni napravi

[NeoTO]

Kaj pa če bi uporabil digitalne potenciometre za nastavitev toka?

[Silvo]

[podboj]

Silvo: mogoče bi bilo bolje uporabit stikalni napajalnik. Smartgsm je pred kratkim objavil svoj projekt. Sem ga sestavil in dobro dela. Napetost je nastavljiva od 0 do 30V, meni dela normalno do 5,8A (prej mi je šlo le do 4,5A - neprava dušilka). Greje pa se razmeroma malo. Čip ima kratkostično in temperaturno zaščito. Vsi elementi za vezje stanejo nekje 1500sit (govorim na pamet, ker sem imel vse razen čipa in potenciometrov doma). Mogoče bom, ko najdem čas probal križat oba



lp

[podboj]

Glede omrežnega switcherja, pa naj omenim, da pridejo v starih velikih igličnih printerjih switcherji 35V. Verjetno zdržijo 3A. Napetost znižaš s kakšno dodatno zenner diodo v povratni zanki

Drugače pa bi se dalo PC napajalnik mal predelat. Moral bi previt trafo, zamenjat diode in kondenzatorje, ter malo spremenit povratno zanko

Lp

[Silvo]
