 Objavljeno: Sob Nov 19, 2011 5:38 pm Naslov sporočila: detekcija 220V z Atmega |
 |
|
Pozdravljeni,
z atmega uC bi rad naredil detekcijo vklopljenosti 220V aparata. Kako je najlažje detektirati 220V napetost s atmego uc, pri čemer bi bilo priporočljiva galvanska ločenost. Sam sem pomislil kar na 220V/6V trafo, s stabilizatorjem 7805 in potem na portu od uC detektiram ali je napetost ali ni. Kakšni boljši in preprostejši predlogi?
Lp
|
|
| Nazaj na vrh |
|
 |
Highlag
Član
Pridružen-a: Pet 23 Jan 2004 20:42
Prispevkov: 4034
Aktiv.: 17.03
Kraj: Črnuče
|
| Objavljeno: Sob Nov 19, 2011 6:09 pm Naslov sporočila: |
|
|
Ja.

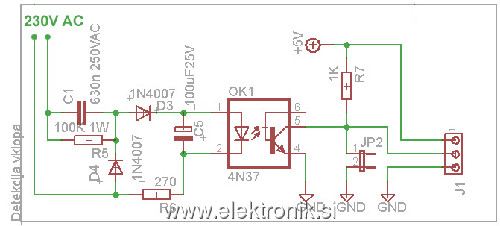

Vzameš en optični sklopnik izračunaš kondenzator, ki ga vežeš kot predupor k optičnem sklopniku, dodaš še kakšen upor in diodo. Drugo stran pa priključiš na uC.
Nekako kot je prikazano na priloženi sliki.
| Opis: |
| Detekcija prisotnosti omrežne napetosti |
|
| Velikost datoteke: |
72.97 KB |
| Pogledana: |
456 krat |
|
_________________
If at first you don't succeed, destroy all evidence that you tried. |
|
| Nazaj na vrh |
|
|
stursc
Član
Pridružen-a: Tor 08 Jun 2004 14:29
Prispevkov: 323
Aktiv.: 1.36
|
| Objavljeno: Ned Nov 20, 2011 12:08 pm Naslov sporočila: Re: detekcija 220V z Atmega |
|
|
| searider je napisal/a: |
Pozdravljeni,
z atmega uC bi rad naredil detekcijo vklopljenosti 220V aparata. Kako je najlažje detektirati 220V napetost s atmego uc, pri čemer bi bilo priporočljiva galvanska ločenost. Sam sem pomislil kar na 220V/6V trafo, s stabilizatorjem 7805 in potem na portu od uC detektiram ali je napetost ali ni. Kakšni boljši in preprostejši predlogi?
Lp |
Še lažje pa z kakim adapterjem (polnilcem) za GSM, s katerim napajaš optosklopnik
LP,stursc
|
|
| Nazaj na vrh |
|
|
searider
Član
Pridružen-a: Sre 09 Apr 2008 23:12
Prispevkov: 70
Aktiv.: 0.33
Kraj: Maribor
|
| Objavljeno: Ned Nov 20, 2011 2:02 pm Naslov sporočila: |
|
|
Highlag hvala za skico. Vrjetno je tistih 630nF mišljeno 680nF.
Lp
|
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.41
|
| Objavljeno: Ned Nov 20, 2011 2:09 pm Naslov sporočila: |
|
|
Lahko je tudi manj, 100nF in naprej. Glej samo, da bo kondenzator 275VAC ali vsaj 400VDC.
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
David2204
Član
Pridružen-a: Pon 03 Nov 2008 0:01
Prispevkov: 997
Aktiv.: 4.93
Kraj: Ljubljana - Nova Gorica
|
| Objavljeno: Ned Nov 20, 2011 6:35 pm Naslov sporočila: Re: detekcija 220V z Atmega |
|
|
| stursc je napisal/a: |
| Še lažje pa z kakim adapterjem (polnilcem) za GSM, s katerim napajaš optosklopnik |
Lahko bi pa z 230V napajal kalorifer, ki bi pihal v termostat. Rele termostata bi pa povezal na vhod AVRja.
Druga opcija je, da bi imel v eni "čajbi" mačko, pred čajbo bi pa postavil PIR senzor. Ko bi bila prisotna napetost 230V, bi elektronska ključavnica odprla mački vratca, ta bi pa sprožila PIR senzor, ki bi preko releja povedal AVRju, da je napetost prisotna.
Saj veš, čimbolj preprosto!
|
|
| Nazaj na vrh |
|
|
searider
Član
Pridružen-a: Sre 09 Apr 2008 23:12
Prispevkov: 70
Aktiv.: 0.33
Kraj: Maribor
|
| Objavljeno: Tor Nov 22, 2011 9:11 pm Naslov sporočila: |
|
|
Highlag, a bi bilo možno dobiti kakšno informacijo kako se glede na zahtevane vrednosti optosklopnika izračuna vrednosti kondenzatorja in upora v vezju. (za 4N37 If=10mA).
Lp
|
|
| Nazaj na vrh |
|
|
majkel
Član
Pridružen-a: Sre 22 Avg 2007 15:45
Prispevkov: 84
Aktiv.: 0.39
Kraj: Maribor
|
| Objavljeno: Čet Feb 02, 2012 4:41 pm Naslov sporočila: |
|
|
Pozdrav,
ker potebujem detekcijo omrežne nepaetosti sem se orientiral po Highlag-ovi sliki, k ijo je objavil višje. ALi lahko kdo pove čemu služijo tisti jumperji?
|
|
| Nazaj na vrh |
|
|
Azrael
Član
Pridružen-a: Čet 29 Jan 2009 19:46
Prispevkov: 4432
Aktiv.: 22.23
Kraj: Gorje
|
| Objavljeno: Čet Feb 02, 2012 6:09 pm Naslov sporočila: |
|
|
| Za test. Z jumperjem simuliraš prisotnost signala omrežne napetosti.
|
|
| Nazaj na vrh |
|
|
GJ
Član
Pridružen-a: Čet 02 Nov 2006 15:51
Prispevkov: 946
Aktiv.: 4.17
Kraj: Ljubljana
|
|
| Nazaj na vrh |
|
|
int47
Član
Pridružen-a: Pon 15 Dec 2003 0:10
Prispevkov: 2104
Aktiv.: 8.88
Kraj: Ljubljana
|
| Objavljeno: Čet Feb 02, 2012 7:10 pm Naslov sporočila: |
|
|
| GJ je napisal/a: |
| zaželjeno je, da je tranzistor optokoplerja uporabljen s skupnim kolektorjem in ne emitorjem, ker drugače lahko sledijo težave! |
Lahko kaj bolj detaljnega napišeš o citiranih težavah ?
|
|
| Nazaj na vrh |
|
|
GJ
Član
Pridružen-a: Čet 02 Nov 2006 15:51
Prispevkov: 946
Aktiv.: 4.17
Kraj: Ljubljana
|
| Objavljeno: Čet Feb 02, 2012 7:40 pm Naslov sporočila: |
|
|
| int47 je napisal/a: |
| GJ je napisal/a: |
| zaželjeno je, da je tranzistor optokoplerja uporabljen s skupnim kolektorjem in ne emitorjem, ker drugače lahko sledijo težave! |
Lahko kaj bolj detaljnega napišeš o citiranih težavah ? |
Mar ni razvidno?
V vezavi s skupnim emitorjem nikoli ne dobimo 0 voltov na izhodu vezja!
Napetost na izhodu, v našem prvem primeru, znaša najmanj cca 0.5V, kar zna biti že problem pri nekaterih digitalnih vhodih mikrokontrolerja. Problem lahko postane opazen šele, ko vezje ni več na sobni temperaturi. Takšno vezje je tudi bolj dovzetno na motnje, saj je napetostni prag zvišan za 0.5V. In seveda je ojačanje tranzistorja v kolektorski vezavi drugačno (tokovno) kot pri emitorski (napetostno), iz česar sledi, da je preklop pri kolektorski vezavi hitrejši, kar je za namen vezja (detekcijo napetosti) bolj ugodno.
LP GJ
|
|
| Nazaj na vrh |
|
|
igo
Član
Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3641
Aktiv.: 16.01
|
| Objavljeno: Čet Feb 02, 2012 9:16 pm Naslov sporočila: |
|
|
| GJ je napisal/a: |
V vezavi s skupnim emitorjem nikoli ne dobimo 0 voltov na izhodu vezja!
Napetost na izhodu, v našem prvem primeru, znaša najmanj cca 0.5V, kar zna biti že problem pri nekaterih digitalnih vhodih mikrokontrolerja. |
Ko tranzistor prevaja, je med C in E približno 0,2V.
Glede tistih "jumperjev" pa ... jaz optosklopnike "testiram" z izvijačem preko pinov   . Če je izhod zaprt, ga z izvijačem sklenem, da vidim, če se preostanek vezja prav obnaša. Če je izhod odprt, z izvijačem sklenem vhod, da vidim, če se izhod zapre in se preostanek vezja prav obnaša.
_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor |
|
