krof555 · Objavljeno: Pet Feb 03, 2012 11:52 pm Naslov sporočila: Lm 8560 ura-problem

Hello!
Včeraj sem dokončal led uro z omenjenim čipom in ne deluje.
Shema .
Stikalo na sliki še ni povezano, namenjeno pa je za alarm on/off
V hte so mi dali R3 upor 118k(10%, naj bi bil 110k). Ali je mogoče to problem?
Tranzistorji za alarm in to še niso povezani.
Nisem uporabil dodatne baterije, katera je namenjena sledenju časa.

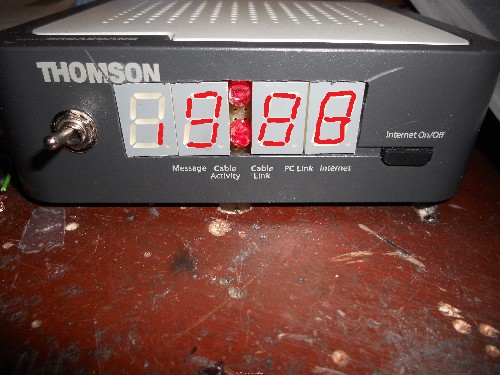

Na led display-u so čudne kombinacije ki sploh ne obstajajo(tudi čudni znaki npr. d)

stane · Objavljeno: Sob Feb 04, 2012 2:43 pm Naslov sporočila:

Upor nima veze z čudnimi znaki. Na hitro vidim dve možnosti za napako. Ena je, da si display narobe priključil. Druga možnost pa je, da si kaj zamešal pri deseticah in enicah. D1 in D2 sta priključeni na različna odcepa transformatorja. Imaš tako?
Desetice in enice se pri pravilni vezavi prižigajo izmenično. Pri tebi pa, verjetno, sočasno. In tako prideš do čudnih znakov.

krof555 · Objavljeno: Sob Feb 04, 2012 3:57 pm Naslov sporočila:

Da, gnd pri enicah je skupaj in gnd pri desteicah je skupaj.
Display sem sestavil sam, ga stestiral in deluje.

stane · Objavljeno: Sob Feb 04, 2012 7:46 pm Naslov sporočila:

krof555 · Objavljeno: Sob Feb 04, 2012 8:05 pm Naslov sporočila:

Da, enice in desetice sta vsaka na svojem odcepu.
Hvala, bom pogledal in sporočil.

krof555 · Objavljeno: Sob Feb 04, 2012 8:17 pm Naslov sporočila:

Povezava je v redu, vse skupaj pa je na testni plošči na katero se spajka, tako, da lahko spreminjam zadevo.

stane · Objavljeno: Sob Feb 04, 2012 9:58 pm Naslov sporočila:

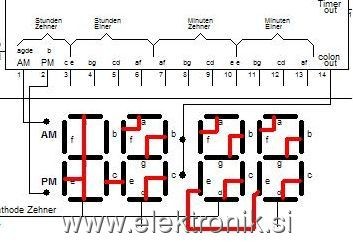

Preveri, z ohmmetrom, če imaš display povezan tako kot vidiš na spodnji sliki.
Z rdečo barvo so označeni segmenti, ki so povezani skupaj.
Potem še enkrat preveri povezavo displaya z LM.

krof555 · Objavljeno: Sob Feb 04, 2012 10:15 pm Naslov sporočila:

Display je ok, vede se pa enako.
(Display sem ''izruval'' iz ohišja da lažje testiram)
Povezava med dis. in LM-JEM sta ok.

jp · Objavljeno: Ned Feb 05, 2012 2:20 am Naslov sporočila:

Razlaga za tiste, ki imajo za ta primer pomanjkljivo znanje.
Če je vezava IC, displej, D1, D2, R2, R4, navitje transformatorja,... izvedena pravilno je napaka IC.
V primeru, da ima transformator dvojno navitje s štirimi konci navitja je možno, da se el. napetosti v točkak med R2- displej in R4 - displej pojavita sočasno in ne izmenično. Posledica je napačna vezava sekundarnih odcepov navitja transformatorja.
Velikost el. napetosti v omenjenih točkah mora biti enaka, da je svetilnost led-segmentov enaka.

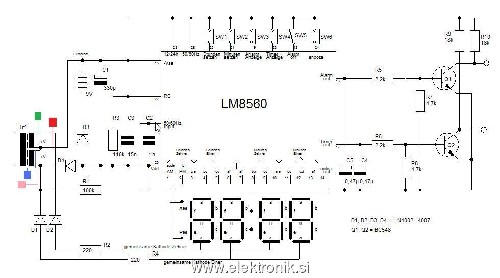

Na shemi sem označil konce dveh sekundarnih navitij z zeleno, rdečo, modro in roza barvo. Od teh štirih koncev sta običajno dva konca vezana skupaj tako, da izgleda sekundarni del kot, da ima samo tri konce. Pri priklopu s štirimi konci je potrebno na priklop biti pozoren, ker ni vseeno kako se priklopi.
Enostaven preizkus navitij narediš z ohm-metrom, ko transformator ni priklopljen na el. napetost.
Za lažjo meritev se na merilne vrvice merilnika namesti primerne krokodil sponke.

Z ohm-metrom se najprej ugotovi konce posameznega navitja. Npr. ugotoviš, da ima eno navitje konca z zeleno in rdečo barvo a drugo pa modro in roza barvo. Sekundarni del navitij ima opornost le nekaj ohm-ov ali tudi manj kot en ohm, odvisno pač od moči transformatorja (večja moč – debelejša žica – manjša opornost.) Primarni del pa nekaj ohm-ov do nekaj kohm-ov. Pri transformaciji izmenične el. napetosti iz več na manj ima primar več ovojev (tanjše žice kot sekondar) žice kot sekundar.
Ko to ugotoviš nastaviš merilnik na področje za meritev izmenične el. napetosti in obvezno na področje, ki je višje od merjene el. napetosti.
Krokodil sponke merilnih vrvic priklopiš na konce navitja z zeleno in rdečo barvo ter primarno navitje transformatorja priklopiš na omrežno el. napetost. Merilnik bi pri navitju transformatorja za dig. uro z LM 8560 pokazal med 6 in 8V (enako na navitju označenem z modro in roza barvo). Izmerjena el. napetost mora biti enaka na obeh navitjih. Ko ti meritvi opraviš merilnik priklopiš na eno od navitij npr. modra in roza barva. K modri barvi v sponko priklopiš rdečo barvo. Merilnik kaže npr. 7 V. S priklopom zelene barve se za trenutek dotakneš roza barve, ampak res samo za trenutek. Če se pojavi na merinilku nižanje el. napetosti (ob dotiku se pojavi mala iskra, pri velikem transformatorju se pojavi iskra kot pri varjejnu - elektrodi varilnega aparata) je transformator po shemi za LM 8560 pravilno priklopljen. Če pri poskusu omenjenega nižanja el. napetosti ni, je transformator priklopljen napačno. Zelo enostavna je kontrola (v omenjenem ali podobnih primerih) smeri el. toka in napetosti navitij z dvokanalnim osciloskopom.

lp! jp
