Elektro shema za traktor Tomo Vinkovič TV730


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Avtoelektrika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
arksi
Član
Član



Pridružen-a: Sre 03 Sep 2008 10:19
Prispevkov: 588
Aktiv.: 4.17
Kraj: Dolenjska

PrispevekObjavljeno: Ned Jun 03, 2012 2:13 pm    Naslov sporočila:  Elektro shema za traktor Tomo Vinkovič TV730 Odgovori s citatom

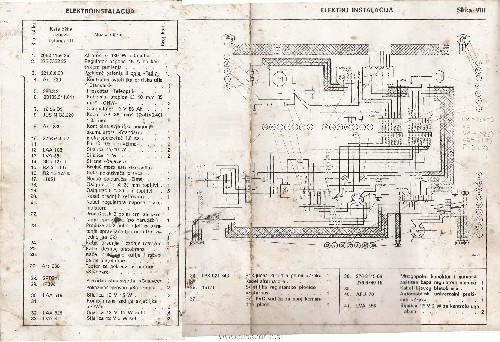

Izbrskal sem elektro shemo za traktor Tomo Vinkovič TV730, ki sem jo potreboval in jo sedaj z veseljem delim z vami, če jo bo še kdo potreboval...

LP



 Opis:
Elektro shema za traktor Tomo Vinkovič TV730
 Velikost datoteke:  325.18 KB
 Pogledana:  295 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
tonic
Član
Član



Pridružen-a: Pet 16 Dec 2005 17:48
Prispevkov: 183
Aktiv.: 1.05
Kraj: Loče

PrispevekObjavljeno: Tor Jun 05, 2012 9:15 am    Naslov sporočila:   Odgovori s citatom

dodajam še PDF za isti model...


Rezervni_deli_za_tomo_vinkovic_TV_730_TV730.pdf
 Opis:
Tomo Vinkovič TV 730 TV730 katalog rezervnih delov, elektro shema... service manual... ;)

Download
 Ime datoteke:  Rezervni_deli_za_tomo_vinkovic_TV_730_TV730.pdf
 Velikost datoteke:  10.89 MB
 Downloadano:  208 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Petek
Član
Član



Pridružen-a: Sre 27 Jul 2005 19:07
Prispevkov: 25
Aktiv.: 0.14

PrispevekObjavljeno: Sre Dec 18, 2013 9:58 pm    Naslov sporočila:   Odgovori s citatom

Hvala za tole Wink
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
loky20
Neznanec
Neznanec



Pridružen-a: Tor 28 Jan 2014 17:04
Prispevkov: 1
Aktiv.: 0.01

PrispevekObjavljeno: Tor Jan 28, 2014 5:06 pm    Naslov sporočila:   Odgovori s citatom

Super hvala za tole, ravno obnavljam 730-ko Dancing
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
zanh
Neznanec
Neznanec



Pridružen-a: Tor 06 Maj 2014 15:54
Prispevkov: 1
Aktiv.: 0.01

PrispevekObjavljeno: Ned Maj 11, 2014 8:14 am    Naslov sporočila:   Odgovori s citatom

Obnavljam TV 730 in bi nujno rabil zgornjo shemo vendar je ne morem prenesti ker nisem ''aktiven'' član,prosil bi če jo lahko gdo shrani in objavil link. Lp.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
s57ute
Član
Član



Pridružen-a: Sob 10 Maj 2014 11:04
Prispevkov: 20
Aktiv.: 0.28

PrispevekObjavljeno: Ned Maj 11, 2014 8:19 am    Naslov sporočila:   Odgovori s citatom

Mejdun ste cudni tipi v Butalah. Dajte si mal pomagat med seboj.
Se mi zdi da vas je vsaj 1/4 iz Butal Very Happy
lp
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
ferdo
Član
Član



Pridružen-a: Pon 14 Apr 2003 7:10
Prispevkov: 319
Aktiv.: 1.84
Kraj: Celje

PrispevekObjavljeno: Ned Maj 11, 2014 12:01 pm    Naslov sporočila:   Odgovori s citatom

zanh je napisal/a:
Obnavljam TV 730 in bi nujno rabil zgornjo shemo vendar je ne morem prenesti ker nisem ''aktiven'' član,prosil bi če jo lahko gdo shrani in objavil link. Lp.



Shema je dostopna povsod na internetu. Poglej še traktor forum in poljoprivredni forum. Išči na ime uporabnika batekk. Če se prav spomnim ima naložena vsa servisna navodila, kataloge delov in podobno. Na navedenih forumih imaš še dodatne povezave.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
homopit
Neznanec
Neznanec



Pridružen-a: Pon 03 Apr 2017 15:19
Prispevkov: 2
Aktiv.: 0.05

PrispevekObjavljeno: Pon Apr 03, 2017 3:28 pm    Naslov sporočila:   Odgovori s citatom

Seveda potrebujemo. Hvala. Že par dni brskam in iščem shemo elektroinštalacije. Izbrskal sem en 'Radionički priručnik', a je skenirana shema v slabo berljivem stanju Sad Še tri dni počakam - aktivacija.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
airwolf
Član
Član



Pridružen-a: Sre 28 Maj 2008 17:17
Prispevkov: 1875
Aktiv.: 13.00
Kraj: Tržič, Kovor

PrispevekObjavljeno: Pon Apr 03, 2017 9:10 pm    Naslov sporočila:   Odgovori s citatom

Delavniški priročnik ki ga imam je prevelik da bi ga lahko priložil 112Mb.
Zato imam vse na One Drive disku.
Tomo Vinkovič

_________________
LP Gašper
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
homopit
Neznanec
Neznanec



Pridružen-a: Pon 03 Apr 2017 15:19
Prispevkov: 2
Aktiv.: 0.05

PrispevekObjavljeno: Sob Apr 08, 2017 4:06 pm    Naslov sporočila:   Odgovori s citatom

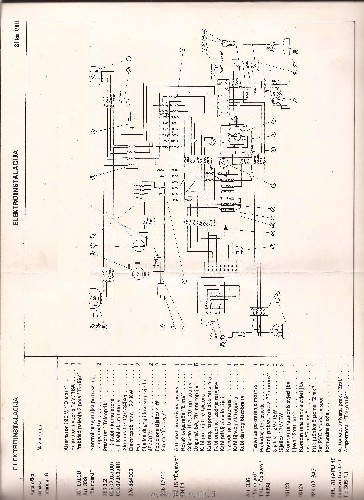

Hvala za link. Izbrskal sem še eno shemo el. instalacije, katera bolj ustreza stanju mojega TV730. Stikalo za vklop je posebej, ne v ključavnici.

Ups - sem spregledal, tudi shema na začetku ima stikalo za vklop posebej - št. 25, kaj ne - 'taster za pokretanje motora'?



 Opis:
 Velikost datoteke:  406.19 KB
 Pogledana:  43 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Miklavc
Neznanec
Neznanec



Pridružen-a: Tor 15 Jan 2019 13:37
Prispevkov: 1
Aktiv.: 0.07
Kraj: Mezica

PrispevekObjavljeno: Tor Jan 15, 2019 5:43 pm    Naslov sporočila:   Odgovori s citatom

Pozdravljeni!

Vlečem staro temo iz naftalina...

Letos mineva 40let odkar je bil narejen naš TV-730 in si ppo dolgem in napornem življenju zasluži eno konkretno obnovo, da bo šel še naslednjih 40let Smile

V planu je posodobitev električnega sistema z diname na altenator, ali ima kdo kakšen predlog/idejo kako se tega lotiti? Svetlobna telesa bom povsej verjetnosti posodobil na LED, saj to ne bo oldtimer obnova ampak obnova za varno delo z njim še naprej.

Hvala za vsak predlog in nasvet!

Lp, Matej
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
hribersek
Neznanec
Neznanec



Pridružen-a: Čet 09 Apr 2015 12:32
Prispevkov: 3
Aktiv.: 0.05

PrispevekObjavljeno: Tor Mar 17, 2020 1:07 pm    Naslov sporočila:  Elektro shema Odgovori s citatom

Pozdravljeni.

Bi prosil enako kot predhodnik.

LP
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
arksi
Član
Član



Pridružen-a: Sre 03 Sep 2008 10:19
Prispevkov: 588
Aktiv.: 4.17
Kraj: Dolenjska

PrispevekObjavljeno: Sre Mar 18, 2020 11:06 pm    Naslov sporočila:   Odgovori s citatom

Miklavc je napisal/a:
......V planu je posodobitev električnega sistema z diname na altenator, ali ima kdo kakšen predlog/idejo kako se tega lotiti? Svetlobna telesa bom povsej verjetnosti posodobil na LED, saj to ne bo oldtimer obnova ampak obnova za varno delo z njim še naprej.

Hvala za vsak predlog in nasvet!

Lp, Matej


Hmm, kolikor sem jaz seznanjen ima TV730 že vgrajen alternator (glej shemo pod številko 1.). Ima tudi regulator napetosti. Ne vem zakaj bi šel to predolvati, oz kaj bi sploh rad s tem dosegel?

Dobro, za svetlobno signalizacijo bi lahko dal kakšne ledice. Tukaj ne vem svetovati, ker še nisem kaj takega počel.
Takoj, ko nekaj predelaš po svoje, se pojavi problem homologacije traktorja. Na tehničnem, odvisno od razpoloženja kontrolorja, bi šlo lahko brez problema mimo, lahko pa tudi ne...
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozede
Član
Član



Pridružen-a: Sob 19 Jul 2014 18:32
Prispevkov: 215
Aktiv.: 3.10
Kraj: Jesenice

PrispevekObjavljeno: Čet Mar 19, 2020 7:38 pm    Naslov sporočila:   Odgovori s citatom

arksi je napisal/a:
Miklavc je napisal/a:
......V planu je posodobitev električnega sistema z diname na altenator, ali ima kdo kakšen predlog/idejo kako se tega lotiti? Svetlobna telesa bom povsej verjetnosti posodobil na LED, saj to ne bo oldtimer obnova ampak obnova za varno delo z njim še naprej.

Hvala za vsak predlog in nasvet!

Lp, Matej


Hmm, kolikor sem jaz seznanjen ima TV730 že vgrajen alternator (glej shemo pod številko 1.). Ima tudi regulator napetosti. Ne vem zakaj bi šel to predolvati, oz kaj bi sploh rad s tem dosegel?

Dobro, za svetlobno signalizacijo bi lahko dal kakšne ledice. Tukaj ne vem svetovati, ker še nisem kaj takega počel.
Takoj, ko nekaj predelaš po svoje, se pojavi problem homologacije traktorja. Na tehničnem, odvisno od razpoloženja kontrolorja, bi šlo lahko brez problema mimo, lahko pa tudi ne...


TV 730 ima po podatkih generator napetosti po eni shemi 130W po drugi 190W. v primeru 130W generatorja je traktor preslabo preskrbljen z elektriko, zato je smiselno vgraditi alternator. V prilogi slika iz interneta, kam ga je mogoče pritrditi.
Za to je treba narediti nosilec na motor in ustrezno najti mesto za napenjalec jermena. potrebno je odklopiti stari regulator in ustrezno povezati alternator na akumulator in kontrolno lučko. Pred ca 5 do 10 leti sem to naredil pri enem TV730 do sedaj vse OK. Prej je bil akumulator vedno premalo napolnjen kljub novemu regulatorju.
