smatjaz · Član Pridružen-a: Pon 10 Nov 2003 16:33 Prispevkov: 803 Aktiv.: 3.60

Zanima me, če mi lahko kdo pomaga v zvezi s programiranjem AVR MEGA kontrolerjev. Confused

Imam namreč klasični serijski AVR programator, priključen na paralelni port računalnika (LPT1). Programator za programiranje uporablja SPI vodilo.
Za priklop na kontroler uporabljam TEST CLIP 40 pin. Zadeva deluje lepo in prav, ko razvijam sistem.
Ko pa sem želel zakleniti čip proti branju, sem naletel na težave.
Nastavil sem FUSE bit in LOCK bit. Zgodilo se je to, da ne morem več pobrisati programa v kontrolerju. Vsakič ko ga ponovno vpišem, mi programator pri primerjavi kode ne najde napake, toda naprava oz. kontroler kljub temu ne deluje v redu. Tako imam sedaj že dva kontrolerja, ki jih s tem programatorjem ne morem pobrisati.
Moram pripomniti, da pravzaprav ne vem čisto točno, kako se kontroler obnaša če uporabim FUSE bite in LOCK bite.
Ali mi lahko kdo odgovori na to vprašanje?
V osnovi bi želel kontroler AT MEGA8515 zakleniti proti branju.

Pozanimal sem se pri dobaviteljih programatorjev, pa so mi odgovorili, da je v tem primeru potrebno programirati paralelno. Za rešitev mi ponujajo programatorje cenovnega območja od 50.000,00SIT -130.000,00SIT. Shocked

Ali ima kdo kakšno cenejšo rešitev?

Lep pozdrav.
Matjaž

frenki · Objavljeno: Čet Nov 20, 2003 2:51 pm Naslov sporočila:

Smatjaz si mogoče kaj pogledal ono zadevo, ki sem jo pripel tule? Kolikor sem prebral v priloženem prospektu omogoča "Parallel and Serial high-voltage Programming". Shema je priložena. Verjetno bi moralo biti to tisto o čemer je govora.

Lp, Frenki

frenki · Objavljeno: Čet Nov 20, 2003 11:33 pm Naslov sporočila:

Smatjaz, še malo sem brskal okrog glede omenjenega paralelnega programiranja. STK500 po mojem mnenju to omogoča, verjetno pa ni ravno poceni varianta. Sem pa našel še eno varianto, za katero pa mislim da bi znala početi ravno to kar potrebuješ in na prvi pogled ni ne vem kako problematična za izdelavo. Pripenjam kratek opis, shemo in kontrolni program. Povej, če ti to kaj pomaga.

Lp, Frenki

frenki · Objavljeno: Sob Nov 22, 2003 6:37 pm Naslov sporočila:

Našel sem še eno varianto paralelnega AVR programatorja, pa da bo vse na enem mestu Wink

.

smatjaz · Objavljeno: Pon Nov 24, 2003 8:45 am Naslov sporočila:

Frenki hvala.
Tale rešitev se mi zdi da bo najboljša.

Preizkusil sem varianto 74HC244 in vse lepo deluje, toda brisati že zaklenjenega mikrokontrolrja ne morem v tako stanje, da bi pri ponovnem vpisu pravilno deloval.

Mislim, da se moram še malo poučiti, kaj vsak izmed FUSE in LOCK bitov pravzaprav naredijo.

LP, Matjaž

VolkD · Objavljeno: Sre Avg 29, 2007 10:08 pm Naslov sporočila:

Ne vem kako in zakaj a Parallel Programmer_2.pdf je pokvarjen.
Meni javi da datoteka ne začne z %pdf !

trobida · Objavljeno: Sre Avg 29, 2007 10:15 pm Naslov sporočila:

Domenius · Objavljeno: Sre Avg 29, 2007 10:21 pm Naslov sporočila:

Evo, link do strani avtorja *KLIK* - spodaj sta sch in brd za Eagle.

spy · Objavljeno: Sre Avg 29, 2007 10:41 pm Naslov sporočila:

S fuse biti nastaviš delovanje procesorja, z lock biti pa preprečiš dostop do kode. Če je mikrokontroler zaklenjen z LOCK biti in želiš prebrati vsebino, boš prebral "kr_neki", ki pa ne bo koda. Se pa da kadarkoli zaklenjen kontroler odkleniti (seveda skupaj z brisanjem vsebine flash-a), tudi s serijskim programiranjem. Razen (!!), če nisi s fuse biti onemogočil reset pin. Tega pri serijskem dostopu rabiš. Takrat rabiš paralelen dostop.

Napiši, kako si nastavil fuse bite in kako lock. Če si kje blizu mene, bi se lahko oglasil in bi skupaj probala na STK500.

dkone · Objavljeno: Sre Avg 29, 2007 11:14 pm Naslov sporočila:

smatjaz · Objavljeno: Čet Avg 30, 2007 2:50 pm Naslov sporočila:

Zanima me, ali je Firmware za STK500 (ATMega8535) v sestavi AVR Studia, ali ga je potrebno kje downloadati. Pogledal sem si link

http://www.der-hammer.info/hvprog/

kjer je vse opisano, samo software za kontroler mi manjka.

LP M.

Sokrat · Objavljeno: Čet Avg 30, 2007 3:04 pm Naslov sporočila:

Z omenjene strani:

Silica FAE · Objavljeno: Pet Sep 07, 2007 4:57 pm Naslov sporočila:

Ce se prav spomnim, lahko pri AVR mega-h hitro napacno nastavis Fuse bite za izbiro clocka. Lahko se zgodi, da nastavis napacno na zunanji oscilator in ne quarc. V tem primeru ozivis mego tako, da na X1 pripeljes vsaj 1MHz clock, potem pa zopet preprogramiras v pravi mode, dokler se sam ne zbuja...

Upam, da je to to.

lp Uros

dkone · Objavljeno: Sob Sep 08, 2007 9:13 pm Naslov sporočila:

Pozdravljeni!

A je že kdo sprobal tale PARARELNI programator: http://elm-chan.org/works/avrx/report_e.html
Meni se zdi dokaj enostavno in poceni proti STK500. Rad bi probal na novo nastaviti fuse bite na ATMEG8 in pa attiny2313.

Hvala.

Vlado · Objavljeno: Ned Okt 14, 2007 2:15 pm Naslov sporočila: Atmel Mega programator

Po nesreči sem že pred časom zaklenil nekaj M8 procesorjev. Prav za vikend sem jih potreboval in jih nisem mogel odkleniti.
Naredil sem programator po predlogi ki jo je pripel Frenki "AVR Parallel_PGM".
po veliko poskusih sem uspel odkleniti vse M8.

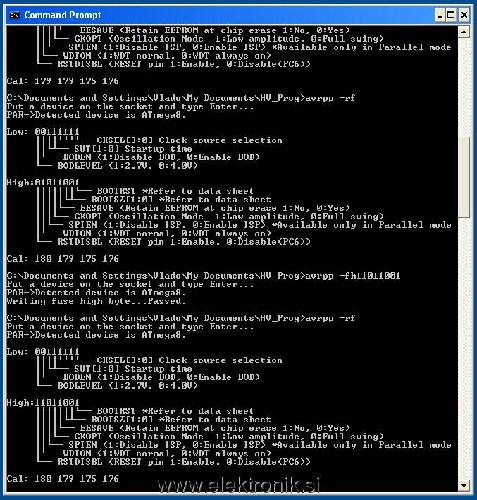

V načrtu je nekaj napak in sicer pin 20 74HC299 je potrebno vezati na 5V (HVPROG), pin 10 74 HC299 na minus. Po teh povezavah je zadeva začela delati.
Nekaj težav je bilo z programom, ker mi ga ni ratalo zagnati v AVR Studio.
Preveril sem odklenjene M8 z STK 200 in vsi delajo.
Vlado
