Enostaven termostat

Kategorija projekta:

Ogrevanje - hlajenje

težavnost: 1
tehnologija: 1
potrebno predznanje: 2

predviden čas za izdelavo: 1h

predvidena orodja in oprema: Pribor za izdelavo tiskanjega vezja. Pribor za spajkanje.


kratek povzetek projekta:

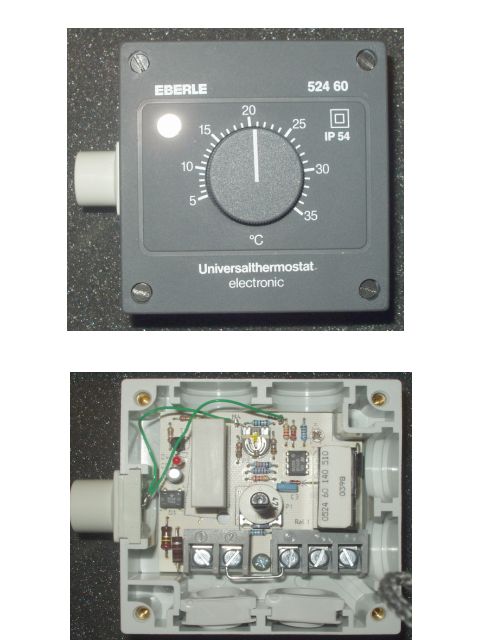

Gre za "klon" termostata, ki je bil dobavljen z neko opremo z Nemčije.



značilnosti in posebnosti pri izdelavi:

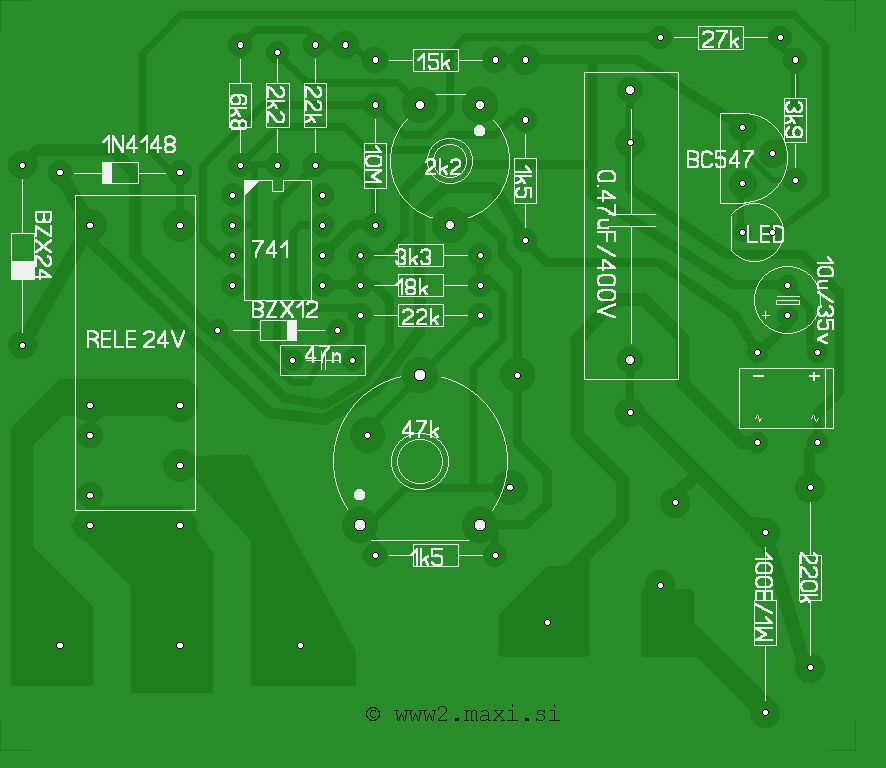

Tiskano vezje sem fotografiral ter prerisal s programom Layout. Tiskanina v omenjenem formatu v prilogi. Načrta nisem prerisal.



koristne informacije:

Kot tipalo je uporabljen NTC upor 10k -območje od 5-35°C. Za drugo območje ali inverzno delovanje se lahko vzame druga vrednost ali PCT.
Območje delovanja potenciometra (tipalo sem zamenjal z trimerjem) Spodnja meja 5K zgornja meja 18K Diference praktično ni - delovanje pa zelo natančno,
Kupljen ni ravno poceni. Na spletu sem ga našel za 92€ ***Klik***

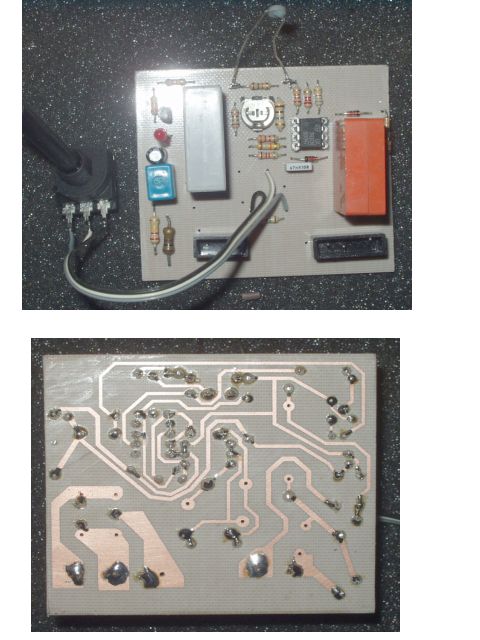

fotografije in drugo gradivo:

[Silvo]

Pripenjam še prerisan načrt. V prilogi tudi popravljen razpored. (opazil sem, da sem na razporedu napačno obrnil 12V zener diodo)

[stursc]

Mogoče še rahel pogled.
Tudi IC in usmerni mostič bi morala biti obrnjena po horizontali (180*)

LP, stursc

[Silvo]

Tole sem pozabil omenit . Razpored zgoraj je s strani vezja. Elementi so na drugi strani. To je zaradi tega, ker sem vezje prerisal s fotografije.
