 Objavljeno: Čet Sep 19, 2013 2:16 pm Naslov sporočila: Načrt za stari TV Gorenje BTV 102 Color |
 |
|
V obujanju moje nekdanje žilice po popravljanju vsega, kar diši po lampah, sem dobil izredno lepo ohranjen Gorenjev BTV 102 Color iz leta 1975 (kot zanimivost - prvi barvni TV v tej vasi). Ima kdo načrt zanj?
Lep pozdrav
Janko
|
|
| Nazaj na vrh |
|
 |
carli
Član
Pridružen-a: Pon 14 Nov 2011 19:02
Prispevkov: 758
Aktiv.: 4.58
Kraj: Haloze
|
| Objavljeno: Čet Sep 19, 2013 2:56 pm Naslov sporočila: |
|
|

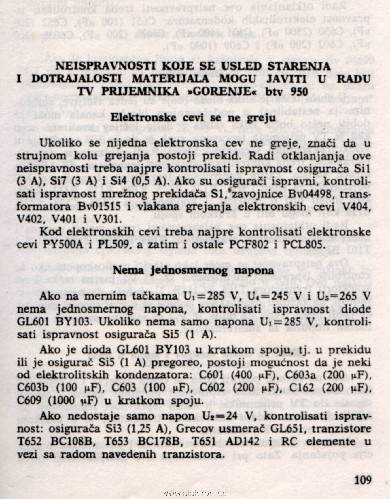

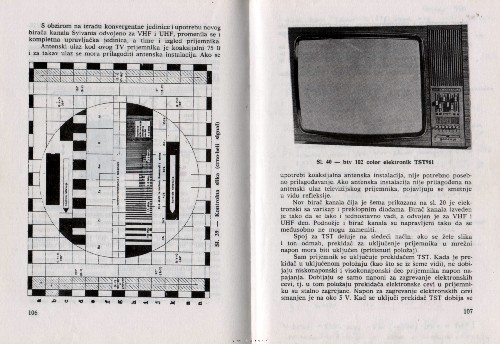

To pa je kar precej star in težak tv. V bistvu je 950 z novim kanalnikom in nekaj čipi. Bom poskusil najti shemo. Knjigo sem našel za btv 950. Če bi ti kaj pomagalo ti lahko skopiram.
| Opis: |
|
| Velikost datoteke: |
1.07 MB |
| Pogledana: |
26 krat |
|
| Opis: |
|
| Velikost datoteke: |
493.8 KB |
| Pogledana: |
9 krat |
|
| Opis: |

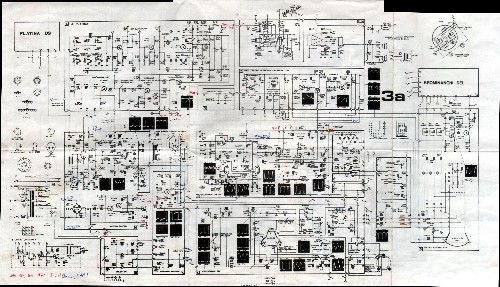

| Ta shema je precej zdelana. |
|
| Velikost datoteke: |
2.34 MB |
| Pogledana: |
79 krat |
|
|
|
| Nazaj na vrh |
|
|
jmivsek
Član
Pridružen-a: Tor 06 Avg 2013 12:41
Prispevkov: 468
Aktiv.: 3.24
Kraj: Ajdovščina
|
| Objavljeno: Čet Sep 19, 2013 3:48 pm Naslov sporočila: |
|
|
| carli je napisal/a: |
| To pa je kar precej star in težak tv. V bistvu je 950 z novim kanalnikom in nekaj čipi. Bom poskusil najti shemo. Knjigo sem našel za btv 950. Če bi ti kaj pomagalo ti lahko skopiram. |
Kopije knjige za btv 950 bi bil prav vesel in upam tudi na shemo. Ta televizor je res zanimiv, na eni strani že čipi, na izhodnih stopnjah še elektronke. Kateri Gorenjev TV pa je sicer bil prvi barvni?

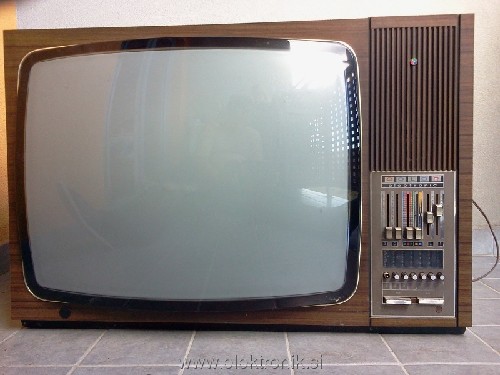

Še slika:
| Opis: |
|
| Velikost datoteke: |
140.39 KB |
| Pogledana: |
31 krat |
|
|
|
| Nazaj na vrh |
|
|
matic_scetinec
Član
Pridružen-a: Tor 15 Jan 2008 17:11
Prispevkov: 993
Aktiv.: 4.68
Kraj: Brezovica pri Ljubljani
|
| Objavljeno: Čet Sep 19, 2013 4:36 pm Naslov sporočila: |
|
|
Zdravo!
Tudi jaz sem našel knjigo za BTV 950, ki je zelo podoben tvojemu. Sem skeniral opis napak.
Če potrebuješ lahko skeniram še opis.
Shemo ti je že skopiral carli.
Lp, Matic
| Opis: |
|
Download |
| Ime datoteke: |
Opis napak Gorenje BTV 950.pdf |
| Velikost datoteke: |
5.83 MB |
| Downloadano: |
31 krat |
|
|
| Nazaj na vrh |
|
|
lucky77
Član
Pridružen-a: Čet 22 Avg 2013 21:49
Prispevkov: 63
Aktiv.: 0.44
Kraj: Ljubljana
|
| Objavljeno: Čet Sep 19, 2013 6:30 pm Naslov sporočila: |
|
|
Neverjetno - a še dela, mislim ali sploh kaj da od sebe?
To bi pa res bila poslastica "za pošraufat"!
|
|
| Nazaj na vrh |
|
|
jmivsek
Član
Pridružen-a: Tor 06 Avg 2013 12:41
Prispevkov: 468
Aktiv.: 3.24
Kraj: Ajdovščina
|
| Objavljeno: Čet Sep 19, 2013 6:47 pm Naslov sporočila: |
|
|
Trenutno se ga ne upam priključiti, bo treba najprej elektrolite pregledati. Za kar ravnokar spravljam skup visokonapetostni DC/DC pretvornik. Je pa TV po trditvah lastnika do upokojitve deloval. Le konvergenca ter barve so se razglasile. Na kar pa "šravfanje", drži, bo prava slast!
@matic_scetinec najlepša hvala za navodila. Bodo še kako prišla prav.
@carli, na shemi spodaj piše, da je to 1.del, obstajajo tudi ostali trije deli?
|
|
| Nazaj na vrh |
|
|
MadMax
Član
Pridružen-a: Pet 09 Sep 2005 22:16
Prispevkov: 4743
Aktiv.: 20.01
|
| Objavljeno: Čet Sep 19, 2013 7:17 pm Naslov sporočila: |
|
|
Če me spomin ne vara, ima ta žival takoimenovano "vročo šasijo", tako da previdnost primerno povečaj.
Poraba tudi ni skromna, po spominu okrog 270W.
Sicer je pa dokaj enostaven za popravila, pregleden in poln varovalk.
Konvergenca se razštela tudi zaradi iztrošenosti ekrana, vseeno pa imaš mali miljon nastavitev zanjo. Ne divjaj brezglavo, če nimaš potrpljenja se je raje ne dotikaj.
Tuljavic/trimerjev tunerja in medfrekvence ne diraj, če ni bil cel TV na vibratorju 2 meseca se niso razštelali.
Visokonapetostni DC-DC: kaj ti bo tole pri popravilu?
Če že, rabiš kvečjemu variak.
|
|
| Nazaj na vrh |
|
|
matic_scetinec
Član
Pridružen-a: Tor 15 Jan 2008 17:11
Prispevkov: 993
Aktiv.: 4.68
Kraj: Brezovica pri Ljubljani
|
| Objavljeno: Čet Sep 19, 2013 7:53 pm Naslov sporočila: |
|
|
| jmivsek je napisal/a: |
| na shemi spodaj piše, da je to 1.del, obstajajo tudi ostali trije deli? |
Obstajajo - v priponki.
Sem še jaz skeniral 3a mogoče se bo kaj bolje videlo.
Kot rečeno pa če boš potreboval še opis delovanja TV-ja lahko tudi skeniram.
Lp, Matic
| Opis: |
|
Download |
| Ime datoteke: |
Gorenje BTV 102_3b.pdf |
| Velikost datoteke: |
2.57 MB |
| Downloadano: |
23 krat |
| Opis: |
|
Download |
| Ime datoteke: |
Gorenje BTV 102_3c.pdf |
| Velikost datoteke: |
4.19 MB |
| Downloadano: |
20 krat |
| Opis: |
|
Download |
| Ime datoteke: |
Gorenje BTV 102_3a.pdf |
| Velikost datoteke: |
2.52 MB |
| Downloadano: |
14 krat |
Nazadnje urejal/a matic_scetinec Čet Sep 19, 2013 8:07 pm; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
|
jmivsek
Član
Pridružen-a: Tor 06 Avg 2013 12:41
Prispevkov: 468
Aktiv.: 3.24
Kraj: Ajdovščina
|
| Objavljeno: Čet Sep 19, 2013 8:01 pm Naslov sporočila: |
|
|
Po shemi sodeč ima kar s primarja napajalnega transformatorja odcep za gretje zaporedno vezanih elektronk, pa naravnost na maso, torej je šasija res vroča.

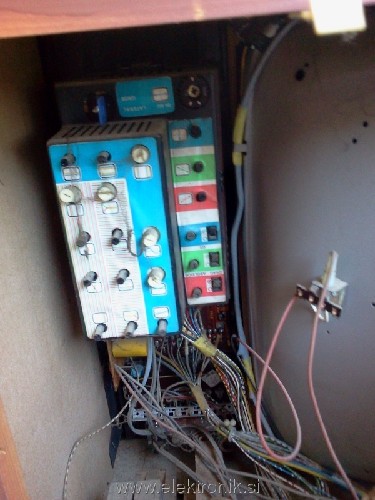

Nastavljanje konvergence, kolikor se spomnim so zato obstajala navodila s postopkom po korakih, sicer res nikamor ne prideš. Nastavitev ene vrednosti podre ostale. Ima morda kdo tovrstna navodila, morda iz kakšne knjige o popravljanju zgodnjih barvnih TV? Sicer ima pričujoči TV lepo razvrščene gumbe na enem mestu, glej pripeto sliko.
DC/DC pretvornik mi bo 0-30V iz laboratorijskega napajalnika pretvoril na 0-okoli 600V. Za formiranje starih elektrolitov, eksperimente z elektronkami, ipd...
| Opis: |
|
| Velikost datoteke: |
152.42 KB |
| Pogledana: |
17 krat |
|
|
|
| Nazaj na vrh |
|
|
MadMax
Član
Pridružen-a: Pet 09 Sep 2005 22:16
Prispevkov: 4743
Aktiv.: 20.01
|
| Objavljeno: Čet Sep 19, 2013 8:42 pm Naslov sporočila: |
|
|
Do tistih gumbov prideš na lepši (lažji) način, od spredaj
|
|
