[3Dp] Lastni izdelki v sliki in besedi.
Pojdi na stran 1, 2, 3 ... 27, 28, 29  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> 3D Tiskanje
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
VolkD
Član
Član



Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14355
Aktiv.: 99.25
Kraj: Divača (Kačiče)

PrispevekObjavljeno: Pon Dec 16, 2013 12:03 am    Naslov sporočila:  [3Dp] Lastni izdelki v sliki in besedi. Odgovori s citatom

Prvo kar mi je padlo na pamet je bil stebriček, ki bi ga potreboval pri sestavljanju škatel za svoje izdelke. Taka škatla je bia recimo škatla za Napajalnik Nr. 5. Tam so bili stebrički aluminijasti. Mojster, ki škatle izdeluje mi je takrat odrekel izdelavo teh stebričkov. Ustrašil se je izdelave navojev. Predvsem ga je mučila točnost vrtanja lukenj za navoje.

No sedaj je bil pa ravno tak stebriček moj prvi izziv. Ravno pravšnji je za test. Risanje vzamo komaj kaj časa. V Solidworks je to 5min. Rezultat se pa direktno importira v CURA program.

Velikost sterička je 10x10x500mm. Luknje so na sredini z obeh koncev, potem pa še odmaknjene po 7 oziroma 14mm od obeh koncev.

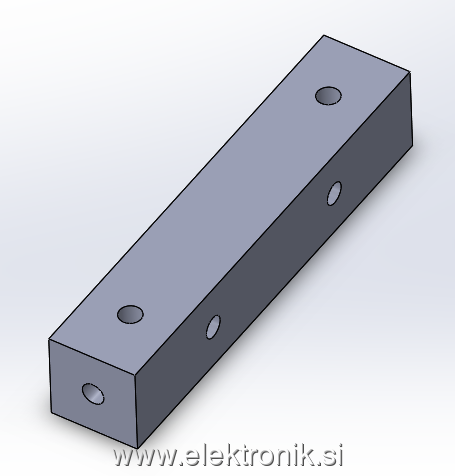

Na slikah je videti načrt in fotografije izdelka.



 Opis:
 Velikost datoteke:  45.1 KB
 Pogledana:  5 krat

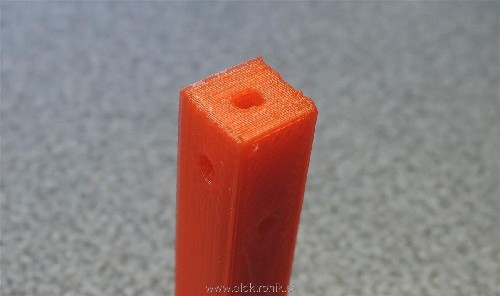

DSCN0140C (Medium).JPG
 Opis:
 Velikost datoteke:  68.22 KB
 Pogledana:  3 krat

DSCN0140C (Medium).JPG

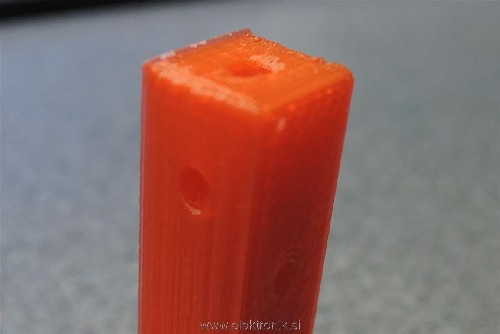

DSCN0141C (Medium).JPG
 Opis:
 Velikost datoteke:  44.31 KB
 Pogledana:  5 krat

DSCN0141C (Medium).JPG

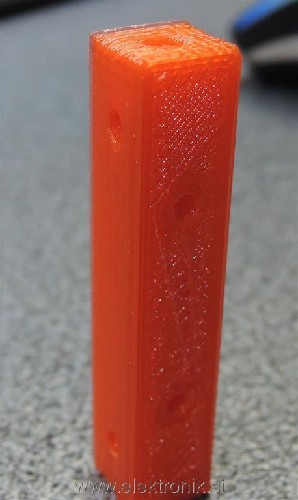

DSCN0142C (Medium).JPG
 Opis:
 Velikost datoteke:  33.55 KB
 Pogledana:  5 krat

DSCN0142C (Medium).JPG

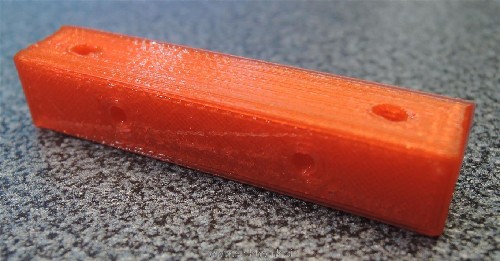

DSCN0145C (Medium).JPG
 Opis:
 Velikost datoteke:  132.53 KB
 Pogledana:  6 krat

DSCN0145C (Medium).JPG



_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo.


Nazadnje urejal/a VolkD Čet Dec 19, 2013 2:37 pm; skupaj popravljeno 1 krat
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
VolkD
Član
Član



Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14355
Aktiv.: 99.25
Kraj: Divača (Kačiče)

PrispevekObjavljeno: Pon Dec 16, 2013 12:03 am    Naslov sporočila:   Odgovori s citatom

Še nekaj slik...


Povedati moram, da je dimenzija izdelka zelo točna. Na 10mm je izdelek večji za manj kot 0,1mm. Na 50mm pa je izdelek večji za nekaj več kot 0,1mm.

V tem trenutku me moti le še barva. Mr. Green

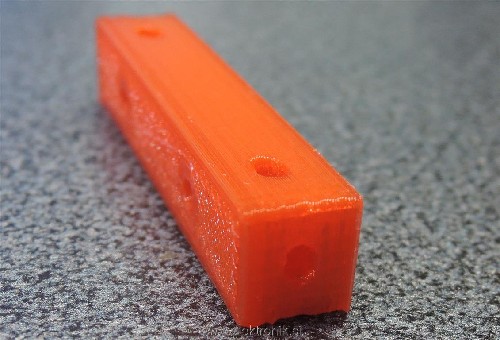

DSCN0146C (Medium).JPG
 Opis:
 Velikost datoteke:  107.35 KB
 Pogledana:  3 krat

DSCN0146C (Medium).JPG

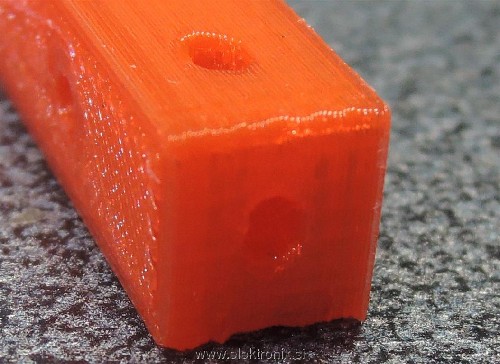

DSCN0146CC (Medium).JPG
 Opis:
 Velikost datoteke:  108.3 KB
 Pogledana:  4 krat

DSCN0146CC (Medium).JPG



stebricek1.rar
 Opis:

Download
 Ime datoteke:  stebricek1.rar
 Velikost datoteke:  17.29 KB
 Downloadano:  10 krat


_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo.


Nazadnje urejal/a VolkD Pet Dec 20, 2013 3:19 pm; skupaj popravljeno 1 krat
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
.
Neznanec
Neznanec



Pridružen-a: Pon 23 Avg 2004 16:16
Prispevkov: 7
Aktiv.: 0.05

PrispevekObjavljeno: Pon Dec 16, 2013 12:28 am    Naslov sporočila:  Re: Lastni izdelki v sliki in besedi. Odgovori s citatom

Brisana vsebina odstranjenega uporabnika.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Sibica
Član
Član



Pridružen-a: Sob 02 Maj 2009 15:24
Prispevkov: 1097
Aktiv.: 10.54
Kraj: Vremska Dolina

PrispevekObjavljeno: Pon Dec 16, 2013 12:40 am    Naslov sporočila:   Odgovori s citatom

Ko sem delal objemke za cevi pri quadcopterju sem luknje v osnovi naredil 2mm potem pa jih povrtal. Veliko boljši rezultat kot če v osnovi narediš da so 3mm.

V tem primeru bi narisal luknjo 1,5mm, jo povrtal na 2.5mm in potem vrezal navoj.

_________________
Slabih pilotov ni. So dobri ali pokojni.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
VolkD
Član
Član



Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14355
Aktiv.: 99.25
Kraj: Divača (Kačiče)

PrispevekObjavljeno: Pon Dec 16, 2013 12:56 am    Naslov sporočila:   Odgovori s citatom

Ja luknje so manjše. 2mm in se bodo povrtale na 2,5 mm. Potem pa navj. Bomo videli kako se bo obneslo. Če ne bo v redu, potem bo treba narediti šesterorobi utor za matico.
_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
Iztok
Član
Član



Pridružen-a: Pet 08 Okt 2004 0:55
Prispevkov: 4974
Aktiv.: 34.39
Kraj: LJ

PrispevekObjavljeno: Pon Dec 16, 2013 1:16 am    Naslov sporočila:   Odgovori s citatom

@VolkD, koliko pa je tak material porozen v primerjavi s pravo brizgano plastiko v kalup-formo?

Sicer gre za mikro-poroznost a bi se to najbrž videlo na specifični teži.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
VolkD
Član
Član



Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14355
Aktiv.: 99.25
Kraj: Divača (Kačiče)

PrispevekObjavljeno: Pon Dec 16, 2013 1:53 am    Naslov sporočila:   Odgovori s citatom

To koliko je izdeek porozen se da nastavljati. Lahko je samo zunanji plašč poln, noter je pa nosilna konsrukcija, lahko pa je povsem poln. Sam sem natinil dva primerka 80% in 100% polnost. Za moje namene sta oba uporabna, je pa 100% poln boljši.
_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
Iztok
Član
Član



Pridružen-a: Pet 08 Okt 2004 0:55
Prispevkov: 4974
Aktiv.: 34.39
Kraj: LJ

PrispevekObjavljeno: Pon Dec 16, 2013 2:03 am    Naslov sporočila:   Odgovori s citatom

VolkD je napisal/a:
To koliko je izdeek porozen se da nastavljati ...


Hvala, ravno to me je zanimalo ker sem veliko delal na klasičnih strojih za brizganje in pihanje plastike, "špricanje" po mikro kapljicah pa mi je še neznanka Smile
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
.
Neznanec
Neznanec



Pridružen-a: Pet 01 Okt 2004 1:17
Prispevkov: 8
Aktiv.: 0.06

PrispevekObjavljeno: Pon Dec 16, 2013 2:10 am    Naslov sporočila:   Odgovori s citatom

Brisana vsebina odstranjenega uporabnika.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Slowfly
Član
Član



Pridružen-a: Sre 18 Feb 2004 2:07
Prispevkov: 4047
Aktiv.: 27.98
Kraj: Ljubljana

PrispevekObjavljeno: Pon Dec 16, 2013 3:00 am    Naslov sporočila:   Odgovori s citatom

Povrtalu se lepo "slovensko" reče tudi rajbar. Cool
_________________
Še dobro, da bitje srca in dihanje nadzoruje vegetativno živčevje. V nasprotnem primeru nekateri ne bi preživeli niti 24 ur.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
rafaellsi
Član
Član



Pridružen-a: Ned 11 Sep 2011 18:54
Prispevkov: 458
Aktiv.: 6.08
Kraj: Radovljica

PrispevekObjavljeno: Pon Dec 16, 2013 3:41 am    Naslov sporočila:   Odgovori s citatom

Tudi v primerjavi 100% polnosti printanega dela, je brizgan del verjetno precej bolj komapkten.
Pri printanem delu se med posamezne nitke verjetno ujame tudi kaj zraka. Tudi sprijetje nitk med seboj je lahko ni 100%, oz. se ne zlijejo v celoto.
Verjetno je primerljiv brizgan lahko precej kompaktnejši (palstika se v kalup brizga pri nekaj 100 barih, ni nitk oz. razslojenosti.....).

To je moje mišljenje, lahko pa me kdo popravi..
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Musty
Član
Član



Pridružen-a: Sob 28 Apr 2007 8:54
Prispevkov: 1575
Aktiv.: 12.25
Kraj: Rače

PrispevekObjavljeno: Pon Dec 16, 2013 9:00 am    Naslov sporočila:   Odgovori s citatom

Povsem mogoče je optimizirat nastavitve tiska, tako da povečamo nekoliko dotok materjala, s tem nekaj malega izgubimo na točnosti, pa plast ob plast skupaj stopi. Vsekakor pa so tlačno liti izdelki boljši, vendar 3D tiskani povsem zadostijo potrebam v 95% primerov.

Za M3 navoje predlagam sledeč recept. V konstrukcijo narišemo luknjo 2.6mm premera, natisnjena bo za odtenek manjša, potem pa kar neposredno vrežemo navoj. Se odlično obnese. 10mm takega navoja točno težko pretegnemo, sploh če uporabljamo torx T10 in orodje v obliki izvijača.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
VolkD
Član
Član



Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14355
Aktiv.: 99.25
Kraj: Divača (Kačiče)

PrispevekObjavljeno: Pon Dec 16, 2013 4:33 pm    Naslov sporočila:   Odgovori s citatom

Še malo izboljšav....

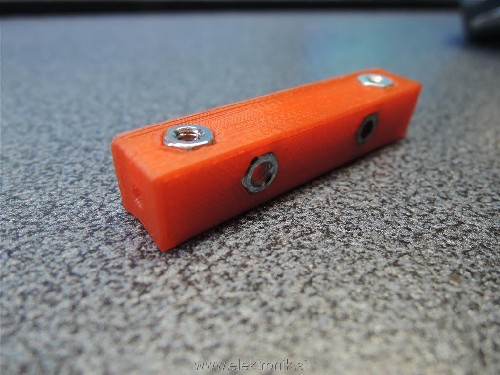

DSCN0147 (Medium).JPG
 Opis:
 Velikost datoteke:  105.04 KB
 Pogledana:  22 krat

DSCN0147 (Medium).JPG

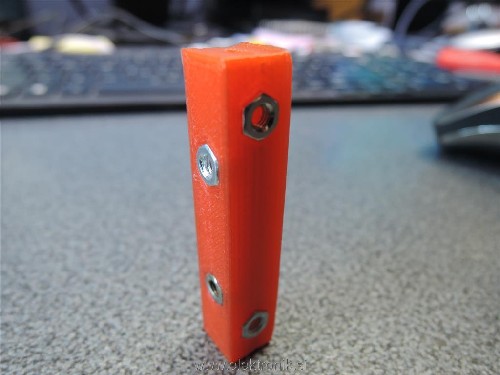

DSCN0149 (Medium).JPG
 Opis:
 Velikost datoteke:  65.87 KB
 Pogledana:  16 krat

DSCN0149 (Medium).JPG



_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
igo
Član
Član



Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3319
Aktiv.: 24.55
Kraj: Krško

PrispevekObjavljeno: Pon Dec 16, 2013 4:46 pm    Naslov sporočila:   Odgovori s citatom

Na nek način se mi zdi, da bi morale obstajati luknje, ki skozi matice vodijo na drugo stran bloka Think .
Na slikah jih ni videti, ker bi morala biti vsaj ena posneta povsem od strani.

Potem z druge strani bloka pride vijak skozi luknjo in se ga privije v matico. Pri zategovanju vijaka pa matica stisne blok k osnovni plošči škatle.

Dodano: V tisti ploskvi bloka, kjer sta matici bolj skupaj, bi morala biti še odprtina, skozi katero se potisne matico do osi bloka, da jo doseže vijak skozi luknjo v 10x10 ploskvi. Odprtina bi morala biti toliko oddaljena od 10x10 ploskve, da še ne bi bila napoti prečnemu vijaku. To velja za obe 10x10 ploskvi.

_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
Sibica
Član
Član



Pridružen-a: Sob 02 Maj 2009 15:24
Prispevkov: 1097
Aktiv.: 10.54
Kraj: Vremska Dolina

PrispevekObjavljeno: Pon Dec 16, 2013 5:56 pm    Naslov sporočila:   Odgovori s citatom

So so luknje skozi.

Tudi za tiste luknje na vrhu in na dnu pridejo sloti s strani, tako da se potisnejo matice v blok.

_________________
Slabih pilotov ni. So dobri ali pokojni.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
