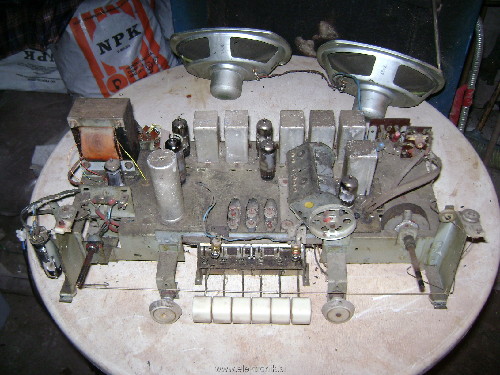

Pozdrav svima! Nabavio sam ovaj radio i to u dosta losem stanju. Kad ga ukljucim u struju svijetli 5 od 7 lampi tako da pokazuje znakove zivota. Promjenio sam lampe za osvjetljenje table i one takodjer svijetle. Najveci problem kod ovog radia je tranformator koji nakon par minuta pocne dimiti i taj dim uzasno smrdi. Pretpostavljam da je trafo izgorio i da ga treba zamjeniti. Ima li ko iskustva dali eventualno nesto drugo jos moze biti izgoreno?

Molio bi nekoga ko se razumije u ovu problematiku da mi kaze dali je moguce premotati ovaj trafo sa novom zicom i na koji nacin se to radi? Takodjer, dali neki slican model ima ovakav trafo pa da ga potrazim po oglasima.

Lijep pozdrav

[yu2myg]

Ako se trafo počne dimiti menjaj ispravljačku lampu EZ 80 i proveri mrežne elektrolite.A ovde imaš i šemu koju sam ranije postavio,malo je lošija jer je slikana mobitelom.
http://www.elektronik.si/phpBB2/viewtopic.php?t=35495

[yu2myg]

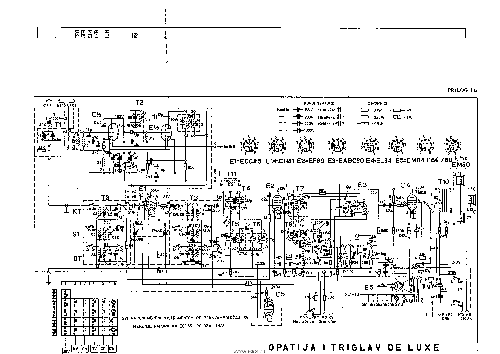

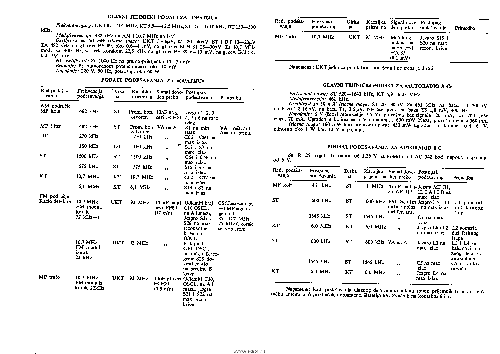

Evo i bolje šeme za opatiju.

[mburica]

Postovani, zahvaljujem na brzom odgovoru!

Znaci ako sam Vas dobro razumio nije trafo izgorio nego samo treba nabaviti novu lampu EZ80 i provjeriti mrezne elektrolite?

[yu2myg]

Izvadiš EZ 80 i premeriš napone na sekundaru trafoa treba da su od 235 do 250 volti naizmenično.Obavezno proveri i elektrolit koji ide iza ispravljačice koji filtrira napon.Jer on zna da pravi problem i ubije ispravljačicu i trafo.

[mburica]

Postovani, zahvaljujem na informacijama, ali jos nisam upalio radio da to provjerim jer me malo strah da jos nesto ne crkne nakon onog pustog dima.
Pricao sam sa jednim prijateljem koji se malo vise razumije pa ce mi on doci ovih dana malo ispitati ovaj postupak koji ste opisali.

Pozdrav i javim se cim nesto novo saznam!

[mburica]

Pozdrav, veceras sam izvadio lampu EZ80 i upalio radio. Sve ostale lampe su nakon par sekunda proradile i trafo vise ne dimi. Ako lampe svijetle dali to znaci da je trafo ispravan?

Poslije sam ubacio i lampu EZ80 i dogodilo se cudo, ona sad svjetli zajedno sa ostalima, trafo ne dimi, ali nema nikakvog signala na zvucnicima.

Dali se radi o tome da ona iako svijetli nije ispravna, a sad je konacno izdahnula?

Dali ima nade za ovaj radio da proradi i sta sljedece trebam gledati?

Pozdrav

[mburica]

Evo dosla mi ispravna EZ80 i stavio sam osigurac od 0,4 A i sve lampe se uredno pocele paliti ukljucujuci i EZ80.

Ona u sebi ima neku veliku zarnu nit po sredini i prije nego li je skroz zasvjetlila izgorio je osigurac.

Dali je onda definitvno problem u kondezatoru 50x50 mf?

Pozdrav

[KlavdijC]

Tako je . Prvo kao upališ ponovni put. Uradi što smo ti objasnili glede elko za glajenje. Ipak onaj maloj zeleni kondi od 25..50mikrofarada. Na cjevi od EBL ili El 84 na katodoj.
Oni sa upornikom(shema) služi za rad delovnoj tačkoj režima A klase izlaznog pojačevača.
Ako on nije dobar..nema kvalitetnog "saunda"
Kondij se osuši na staroj godina . Pa jim pade kapacitet .
Pažnja u dugo vrjeme uključivanja prijemnica da ne izgori mrežni trafo. Sve radi preko varovalke po predpisima. Ovo ne više od fabriškog naziva .Da osiguraje trafo i prijemnic u slučaju kratkog spoja bilo kdje. Bolj deset oštečenih osigurača kao jedan original i rjedek mrežni trafo.
Opravka prijemnika radi se po stupnjah. Ne sve od A do Ž promeniti.
Jer onaj crveni papir kondiji niso baš kvalitetniji a nije bitno da so izvor greške.
Medutim. Polako..po korakima odprava ovaj osnovnih greška ili najčešće greške za ovaki kvar. Ako budejo svi naponi i osigurač ne pregorijo. Tada ako je radio nem (Postoji napon na kondijh za anodu, cjevi zagrjevaju ali nema tona) Krenučeš na poslednjo stopnjo opravka..Polako

[mburica]

Znaci ako sam dobro razumio trebam mjenjati elektrolitski kondezator 2x50 mf, a mogu stavit i manji tj. 2x25 mf. Dali moze veci tj. 2x100 mf?
Uvijek mora bit dobar osigurac jer bolje da izgori on nego mrezni trafo.
Bilo bi dobro zamjenit sve crvene kondezatore jer oni nisu bas kvalitetni. Gdje da ih nabavim i koje vrijednosti su mi smjernice tj. dali mogu malo manji i malo veci i koliko?
Nabavit sve rezervne elektronke i onda mjenjat jednu po jednu dok ne proradi radio.

Jesan dobro razumio?

[mburica]

Dali se mogu naci ti kondezatori u starim televizijama?

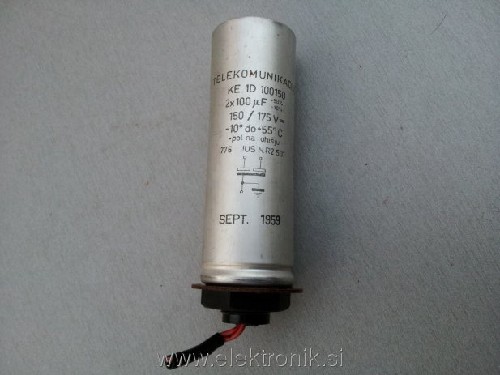

Evo ovaj kondezator sam nasao preko oglasa, kaze prodavac da ga je izvadio iz neke stare televizije ...

[Slowfly]

Ti stari kondenzatori iz "odguslanih" televizora mogu biti dobri ali ne moraju. I najčešče nisu. Kupovati takav kondenzator nema baš nekog smisla. Ljudi preko oglasa prodavaju čak sasvim neupotrebljive stvari.Vrijedi pokušati s njim ako ga dobiješ besplatno, s tim da prije toga izmjeriš koliki mu je kapacitet.
Konkretan iz oglasa u najmanju ruku je problematičan zbog niskog radnog napona.

[VolkD]

Takšen kondenzator se vsekakor splača kupiti le če nimaš svojega. Razlog je v tem, da je lepo, če obnoviš napravo na tak način, da bo izgledala čim bolj podobno originalu.

Tak star odslužen kondenzator se torej uporabi tako, da se izprazni njegovo vsebino. Ostane torej le še aluminijast tulec z napisi, ter vijak za pritrditev. V to posodo potem strpaš dva sodobna kondenzatorja približno enakih vrednosti. Namesto 2x50uF daš dva taka ki nosita oznako 47uF. Pri oznakah napetosti je še lažje. Novi kondenzatorji naj nosijo oznako, ki je vsaj enaka nazivni - lahko je višja.

Na ta način bo radio električno v redu, vizuelno pa najboljši moži približek originalu.

Se pa to delo finančno ne izplača, je pa zato duša obilo poplačana.

[cerovac_i]

[KlavdijC]

Ne nisam mislio tako m.burica sa ovim 25mikrokondijem ..Ipak si na pravom putu.
Medutim. Postoji kod cjevnog aparata minimal tri elko(!) kondije.(U osnovima i praksoj kod opravka starjih radio prijemnici) Dva poslužava za filtraciju anodnog napona. A treči se nalazi pod pojačevačko pentodo v izlaznom stepenu.
Ovo je bilokakva pentoda (Trioda v izlazu kod izlaznog pojačevača se danas ne korišče više nego imaju nizak prag pojačanja nego pentoda.)
To je svaka cjev sa oznako "L" . "F"
Ako ima tri črke cjev je ova kombinovana. Dvje cevi v jednom. EBL je dioda i pentoda.
"F" pentoda treba v vf pojačevačima kdje treba visok nivo vf pojačanja i istočasno poslužava i za detekciju signala. (MF pojačanje ili audion ). Prva črka ili oznaka obeležava radni napon katode. Po europskim standardima. Jednog od rešenja ipak ovdje nema u katodnom krugu ovakav kondi.
Dioda treba poslužava kao detekotr vf signala. Može i EF za isti rad i pojačanje ili germanium diodom AA 116..121 i tako dalje.
Ako radi Nf pentoda . U ovom primeru EL ili E(B) L (6,3v pentoda sa pet elektroda) u režimu A i klase treba da se pojača spodnji i gornji sinus NF signala. Tadaj treba radna tačka podesiti sa primirnim odpornikom i kondenzatorjem u katodnoj spregi. I radni prednapon na upravljačkom rešetki. Tako podjesiš cjev za NF ilazni stupanj sa brez izobličanja.(minimal)
Znači da se ovdje poslužuje elko kondič od 25 ..50mikrofarada i prebojnim naponom od okog 25..50V mogu i više. Ovdje dovoljene su 10% tolerancije ako nema originalnih podactima novog elementa. (Standard po šemi za ovi rad cjevi u nf pojač.)
Ako nije ovaj dobar v krugu katode EL ili EBL postoji mogučnost izobličanja ili nekvalitetnog zvuka.
A onaj za anodni napon treba , da bude 47mikrofarad (novij standard obeležavanja).
Nema nikakvih problema izmenjavanje sa 50 mikro
Ako imaš opravka sa vrlo starim prijemnicom..Tada so upotrebavali sličan standard
gladenje anodnog napona. Negde u starog tipovima aparatima se koristi i slični kondiji 8mikrofaradov.. Pa da se tamo upotrebavaju bilokakav 10mikrofaradima 350,400v x2kom. Medutim u ovom rangu. I tako dalje. Glej šemu .
Ljepo je kad je prijemnic original u novom rešenju ipak u pogledu starog dizajna.
Novi kondiji u starog kučišče ili stari kondi da postoji tamo kdje je kao estetika.

Drugače kot so kolegi napisali. Važno da se učiš in popraviš dober sprejemnik.
Čeprav se finančno ne izplača. Ampak v denarju ni vse! Kako pa do denarja?!?
Če ne tako.
Lp
