Tuljave


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Nostalgija - splošno
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1787
Aktiv.: 10.59
Kraj: ljubljana

PrispevekObjavljeno: Sre Avg 05, 2015 3:22 pm    Naslov sporočila:  Tuljave Odgovori s citatom

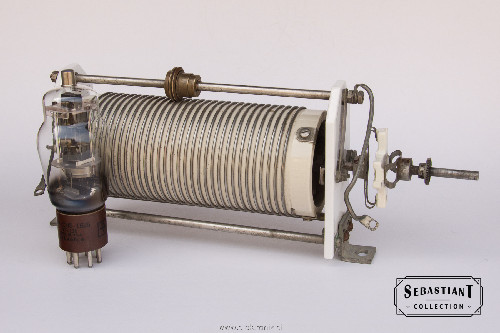

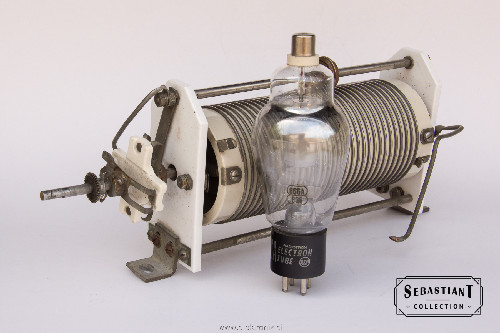

Spremenljiva tuljana iz BC - 654A oddajnika.
Na prvi sliki je tudi elektronka 1625 / VT 136, podobna je 807, razlikuje se samo po toku kurjave in podnožju.
http://www.radiomuseum.org/tubes/tube_1625.html
http://www.radiomuseum.org/tubes/tube_807.html
Na drugi sliki pa je poleg tuljave še usmerjevalka 866A:
https://en.wikipedia.org/wiki/866A



 Opis:
Tuljava in elektronka 1625 / VT136
 Velikost datoteke:  1010.3 KB
 Pogledana:  11 krat




 Opis:
Tuljava in elektronka usmerjevalka 866A.
 Velikost datoteke:  964.41 KB
 Pogledana:  3 krat




_________________
LP Sebastian


Nazadnje urejal/a sebastiant Čet Avg 06, 2015 3:21 pm; skupaj popravljeno 1 krat
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1787
Aktiv.: 10.59
Kraj: ljubljana

PrispevekObjavljeno: Sre Avg 05, 2015 4:05 pm    Naslov sporočila:  Hammarlund Odgovori s citatom

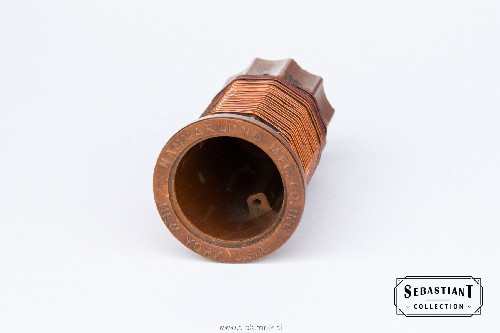

Pred časom sem našel tri tuljave navite na Hammarlund tuljavnike, to je moje delo, seveda so bolj tako-tako navite saj sem bil star 10 let. Sprejemnik ne vem, če se je ohranil, poslušanje pa je bilo seveda na slušalke. Uporabljene so bile 6K7 in 6C5.
Valovni preklopnik je bil enostaven, menjal sem tuljave.
Za slikanje sem dodal še elektronko 2E22, seveda je samo za "okras", nima zveze z mojim sprejemnikom, to je končna elektronka za oddajnik.
http://www.radiomuseum.org/tubes/tube_2e22.html



 Opis:
Elektronka 2E22.
 Velikost datoteke:  756.08 KB
 Pogledana:  9 krat




 Opis:
 Velikost datoteke:  628.59 KB
 Pogledana:  7 krat




_________________
LP Sebastian
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
lucca brassi
Član
Član



Pridružen-a: Ned 01 Feb 2004 12:46
Prispevkov: 3711
Aktiv.: 21.15
Kraj: Idrija - Kočevje

PrispevekObjavljeno: Čet Avg 06, 2015 7:45 am    Naslov sporočila:   Odgovori s citatom

za prvo sliko bi prej rekel da je reostat ?
_________________
Moments before detonation ,....... TT
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1787
Aktiv.: 10.59
Kraj: ljubljana

PrispevekObjavljeno: Čet Avg 06, 2015 8:29 am    Naslov sporočila:   Odgovori s citatom

lucca brassi je napisal/a:
za prvo sliko bi prej rekel da je reostat ?


Izgleda že mogoče tako, vendar je žica bakrena in bi bil zelo male upornosti.

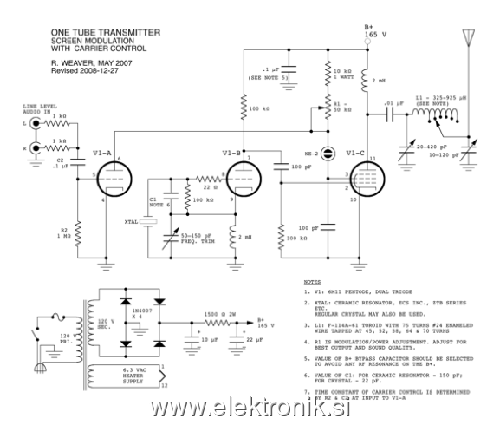

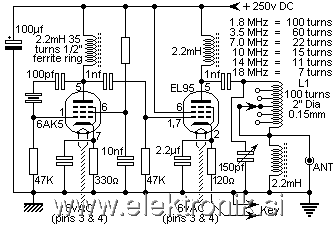

Za razumevanje bom dodal dva načrta oddajnika, sicer bolj male moči, vendar se vidi uporaba take spremenljive tuljave.
PS.: Dodal sem še tretji načrt.



 Opis:
 Velikost datoteke:  4.82 KB
 Pogledana:  5519 krat




 Opis:
 Velikost datoteke:  76.42 KB
 Pogledana:  13 krat




 Opis:

Download
 Ime datoteke:  2tube.gif
 Velikost datoteke:  10.82 KB
 Downloadano:  5 krat


_________________
LP Sebastian
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
PRC515
Član
Član



Pridružen-a: Čet 13 Sep 2012 9:42
Prispevkov: 119
Aktiv.: 1.27
Kraj: Žihlava

PrispevekObjavljeno: Čet Avg 06, 2015 12:35 pm    Naslov sporočila:   Odgovori s citatom

Nastavljiva tuljava (ki ni reostat) je najverjetneje iz BC-654A, ameriška vojaška postaja iz druge svetovne vojne.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1787
Aktiv.: 10.59
Kraj: ljubljana

PrispevekObjavljeno: Čet Avg 06, 2015 3:19 pm    Naslov sporočila:   Odgovori s citatom

PRC515 je napisal/a:
Nastavljiva tuljava (ki ni reostat) je najverjetneje iz BC-654A, ameriška vojaška postaja iz druge svetovne vojne.

Sem šel mojega pogledat in mislim, da imaš prav, le drsnik s koleščkom ima moj malo drugače narejen.
Sem pa našel tudi tisto pravo iz RCA oddajnika.

_________________
LP Sebastian
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1787
Aktiv.: 10.59
Kraj: ljubljana

PrispevekObjavljeno: Ned Avg 16, 2015 6:00 pm    Naslov sporočila:  RCA Odgovori s citatom

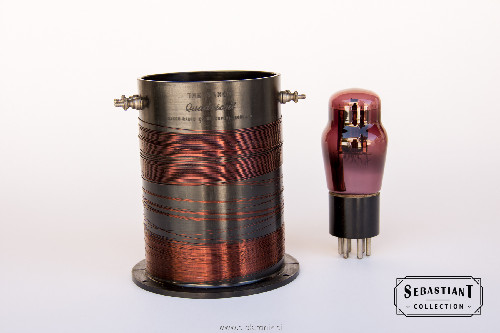

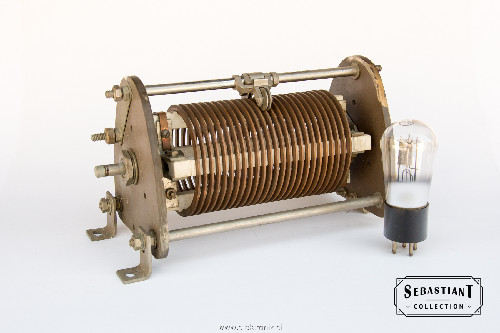

Iz RCA oddajnika, za primerjavo velikosti tuljave elektronka UY227 s tako imenovano "mesh" anodo.
http://www.radiomuseum.org/tubes/tube_uy227.html



 Opis:
RCA
 Velikost datoteke:  836.93 KB
 Pogledana:  6 krat




UY227 in UY224.jpg
 Opis:
UY224 in UY227.
 Velikost datoteke:  71.08 KB
 Pogledana:  5 krat

UY227 in UY224.jpg



_________________
LP Sebastian
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1787
Aktiv.: 10.59
Kraj: ljubljana

PrispevekObjavljeno: Ned Sep 13, 2015 7:17 pm    Naslov sporočila:  Tuljave Odgovori s citatom

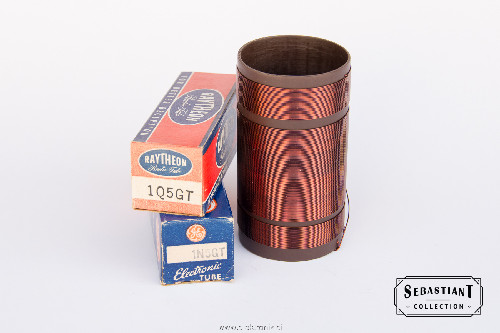

Klasična tuljava za srednje valovni reakcijski sprejemnik, amatersko delo.
Za primer gradnja enostavnega reakcijskega sprejemnika:
http://www.bobsdata.com/regenerative_receiver/



 Opis:
 Velikost datoteke:  885.41 KB
 Pogledana:  9 krat




_________________
LP Sebastian
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1787
Aktiv.: 10.59
Kraj: ljubljana

PrispevekObjavljeno: Pon Jul 24, 2017 11:50 am    Naslov sporočila:  Wearite Components Odgovori s citatom

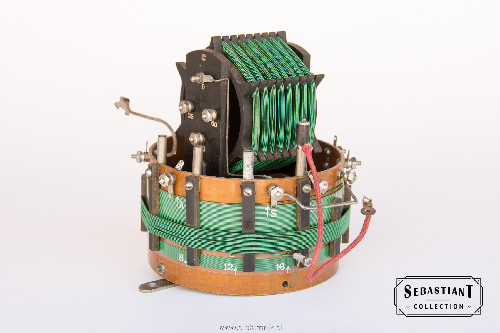

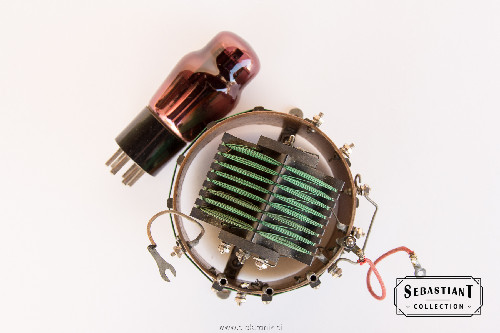

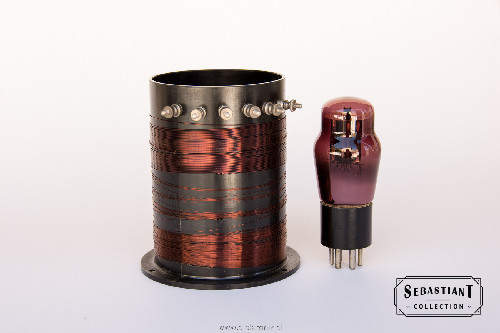

Tuljava je izdelek tovarne Wright and Weaire, Tottenham, London, GB, ustanovljena leta 1922. Izdelovali so različne dele za radijske sprejemnike pod blagovno znamko Wearite Components, seveda so bili najbolj znani po tuljavah.
Prodajale so se tudi za samograditelje sprejemnikov, v dvajsetih letih je bilo namreč vse povezano z radijsko tehniko pošastno drago. V tistem času je bilo zato veliko samogradenj, posebno detektorskih sprejemnikov in enocevnih sprejemnikov z reakcijo.

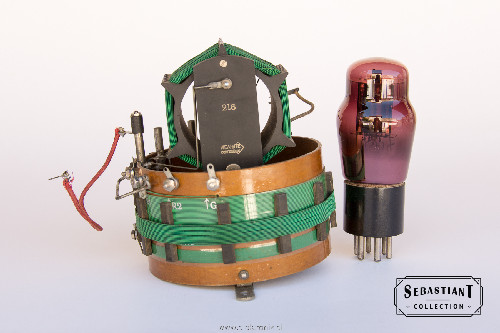

Poleg tuljave je na sliki bolj redka elektronka, seveda samo v tej barvi steklenega balona, z oznako 43.
http://www.radiomuseum.org/tubes/tube_43.html



 Opis:
Wearite Components
 Velikost datoteke:  890.16 KB
 Pogledana:  5 krat




 Opis:
Wearite Components
 Velikost datoteke:  914.26 KB
 Pogledana:  4 krat




 Opis:
Wearite Components
 Velikost datoteke:  803.32 KB
 Pogledana:  2 krat




 Opis:

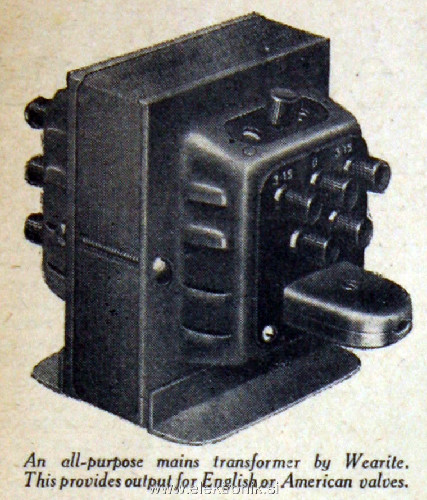

Katalog 1937
 Velikost datoteke:  156.63 KB
 Pogledana:  0 krat




 Opis:

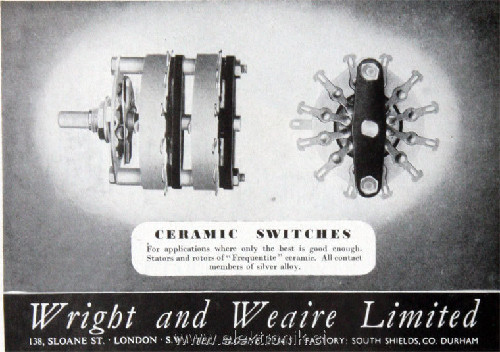

Katalog 1951
 Velikost datoteke:  88.74 KB
 Pogledana:  0 krat




_________________
LP Sebastian
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1787
Aktiv.: 10.59
Kraj: ljubljana

PrispevekObjavljeno: Pon Jul 31, 2017 2:57 pm    Naslov sporočila:   Odgovori s citatom

Tuljavnik je sigurno izdelek Saxon Radio Co., Henry Street Works, South Shore, Blackpool Lancashire, UK,
Žica pa mislim, da ni iz tistih časov, takrat so bile z bombažno izolacijo in ne lak, kakor je na sliki. Tuljavo sem našel med ostanki raznih detektorjev, enocevnikov in to na sejmu starin v Ljubljani.



 Opis:
Saxon Radio Co., Henry Street Works, South Shore, Blackpool Lancashire, UK
 Velikost datoteke:  763.76 KB
 Pogledana:  3 krat




 Opis:
Saxon Radio Co., Henry Street Works, South Shore, Blackpool Lancashire, UK
 Velikost datoteke:  717.94 KB
 Pogledana:  1 krat




_________________
LP Sebastian
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1787
Aktiv.: 10.59
Kraj: ljubljana

PrispevekObjavljeno: Sre Maj 06, 2020 9:33 am    Naslov sporočila:  Malo močnejša tuljava Odgovori s citatom

Tuljava v oscilatorju, elektronka Brown Boveri moči okoli 4KW in usmernik. Vse deluje, vendar danes začnem "podirati" stroj Sad .


 Opis:
 Velikost datoteke:  4.26 MB
 Pogledana:  6 krat




 Opis:

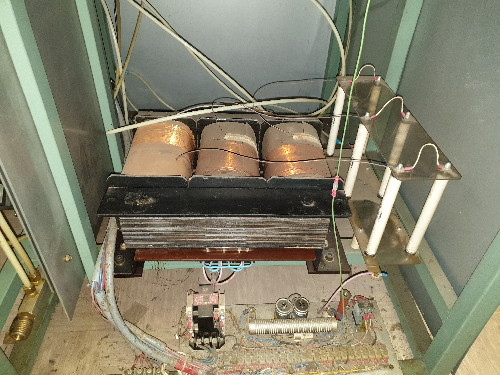

Visoko napetostni transformator
 Velikost datoteke:  4.47 MB
 Pogledana:  4 krat




 Opis:

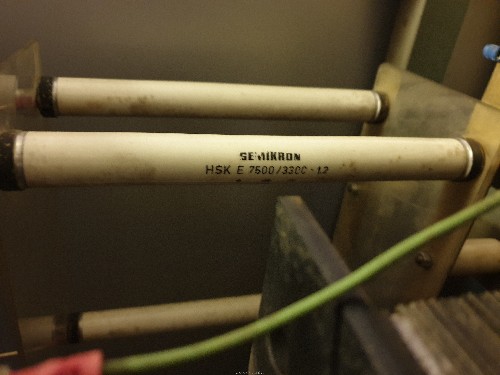

Diode v usmerniku.
 Velikost datoteke:  3.23 MB
 Pogledana:  2 krat




_________________
LP Sebastian
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
blay44
Član
Član



Pridružen-a: Ned 19 Dec 2010 18:17
Prispevkov: 573
Aktiv.: 4.98

PrispevekObjavljeno: Čet Maj 07, 2020 2:20 pm    Naslov sporočila:  Uuu Odgovori s citatom

Very Happy
Kakšen lep glažek. Pa ja ne bo šel v smeti?
LP
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1787
Aktiv.: 10.59
Kraj: ljubljana

PrispevekObjavljeno: Čet Maj 07, 2020 8:15 pm    Naslov sporočila:   Odgovori s citatom

Ne, ta glažek ne gre v smeti, je bil predrag.
_________________
LP Sebastian
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
sebastiant
Član
Član



Pridružen-a: Čet 20 Jul 2006 11:43
Prispevkov: 1787
Aktiv.: 10.59
Kraj: ljubljana

PrispevekObjavljeno: Sre Maj 13, 2020 8:48 am    Naslov sporočila:   Odgovori s citatom

Transformator je našel novega lastnika - radioamaterja. Very Happy


 Opis:
 Velikost datoteke:  4.47 MB
 Pogledana:  6 krat




_________________
LP Sebastian
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
