Benjamin22 · Objavljeno: Sre Jul 20, 2016 9:52 am Naslov sporočila: Stikala(releji)

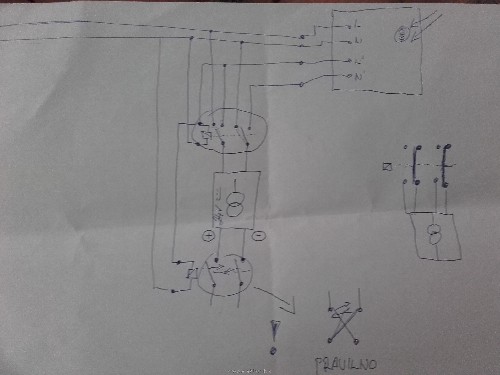

Zanima me nabava relejev za tole vezje

Nazivna napetost je 230V izmenične.

Napajam foto celico katera mi vklopi in izklopi fazni vodnik. Napaja prvi rele in nato TR kateri ima na izhodu 24V eneosmerne. Nato pa še rele kateri vklopi enosmerno napetost.
Kadar foto celica se vklopi pošlje L" na tuljavo prvega releja kateri vklopi TR in drugi rele kateri vklopi + in - .
Ob izklopu foto celice se prvi in drugi rele izklopita. Prvi se postavi v pozicijo ko spusti omrežno napetost skozi, nato TR začne delovati. Drugi rele se tudi vrne v osnovno pozicijo in ob tem se polariteta enosmerne napetosti zamenja.

Gre za dva ista ali podobna releja. Tuljava se naj napaja za 230V 50Hz

int47 · Objavljeno: Sre Jul 20, 2016 3:15 pm Naslov sporočila:

Ne vidim, kje se zamenja polariteta napetosti.
Če N != N' je napaka v vezavi tuljav relejev.
Če je N = N', zakaj rabiš dvopolni preklop?
Kakšen je namen zgornjega releja ? 24V napajalnik ima vedno napetost.

Če je breme motor, pričakuj tokovne konice in težave s kontakti relejev.

Benjamin22 · Objavljeno: Sre Jul 20, 2016 6:52 pm Naslov sporočila:

Hvala za napako. Ne potrebujem zgornjega releja.

Potrebujem samo foto celico ter neki rele ki bi mi menjav polariteto enosmerne napetosti(da se motor vrti v levo ter nato v desno stran)

"Če je breme motor, pričakuj tokovne konice in težave s kontakti relejev."
Kaj si mislil s tem (motor je 24V ter v delovanju teče nekje 1A toka.)?

6dan8 · Objavljeno: Čet Jul 21, 2016 10:43 am Naslov sporočila:

Benjamin22, daj se malo bolj razpiši, če ti ni težko.
Ti bi rad s fotocelico (verjetno gre za nek svetlobni senzor?) menjal smer motorju? Samo menjava smeri? To bi načeloma šlo, če na izhod fotocelice priklopiš tuljavo releja. Kontakte releja pa ustrezno povežeš (namig: plus iz transformatorja pripelješ na skupni kontakt releja. Enako povežeš minus na drugi skupni kontakt. Mirovne in delovne kontakte ustrezno povežeš in tu priklopiš odvod na motor. Poskusi narisati, saj ni tako težko.) Imej v mislih, da se bo motor vrtel v neskončnost, če nima kakšnih končnih stikal (na reduktorju, pogonu,...).
Glede na tok motorja bi jaz osebno vzel releje s tokovno zmogljivostjo kontaktov vsaj 3 A DC. Raje kaj več (5, 6, 10 A), kot manj. Torej signalni releji odpadejo.

Benjamin22 · Objavljeno: Čet Jul 21, 2016 7:50 pm Naslov sporočila:

To naj bi bila prava vezava.

Priključen motor v polni obremenitvi skozen teče 3,45 A. (izmerjeno)

Motor deluje tako da preko reduktorja poganja drdo palico desno in levo. Na tej palici na začetku ter na koncu je kos kovine katerega tipalo zazna, ter neko elektrosko vezje to zazna ter ustavi motor. Ko fizično zamenjam polariteto motorja, deluje toliko časa da zopet zazna drugi konec palice.
