PrispevekObjavljeno: Sre Nov 16, 2016 2:30 am    Naslov sporočila:  TV Ei Niš 866 Odgovori s citatom

V delu imam Ei Niš TV 866 šasijo. Kontrole ima ob strani. Ob priklopu je skurilo 1.6A varovalko, 200mA varovalka pa je bila že prej skurjena. Ob pregledu je bilo ugotovljeno, da elektroliti potrebujejo formiranje. En večsekcijski elektrolit vleče zelo velik tok, ena sekcija pa je odprta, drug elektrolit pa se je uspešno formiral, vendar je po meritvah le nekje na 50% kapacitete (za test bo OK). Okvarjen elektrolit sem odprl in vgradil nove elektrolite. Dalje, skurjen je 220 ohmski upor na katodi PCL82 za vertikalo (po shemi). Vendar je notri videti, da je bil dan 390 ohmski upor (neznana, bela, rjava, srebrna). Upor je čisto razpokan in meri neskončno.

Šasije še nisem jemal ven, vendar je na zadnji strani VN kletke tudi še en zažgan upor. Na TV-ju je vidnih kar nekaj sledi prejšnjih popravil, elektrolita sta že bila oba zamenjana nekoč, okoli PCL82 je zamenjan elektrolit in (skurjen) upor, boost kondenzator v VN kletki je zamenjan, nekaj drugih uporov je menjanih, pa tudi katodna cev je videti zamenjana.

Imam pa vprašanje: ima morda kdo shemo za šasijo 866? Jaz imam shemo le za 865 in lahko le upam, da se ujemajo komponente.



 Opis:
upor
 Velikost datoteke:  165.07 KB
 Pogledana:  8 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
C-64
Član
Član



Pridružen-a: Ned 01 Dec 2013 12:14
Prispevkov: 92
Aktiv.: 1.40
Kraj: Lesce

PrispevekObjavljeno: Čet Nov 17, 2016 12:06 am    Naslov sporočila:   Odgovori s citatom

Pozdravljen

Glede načrta ti na žalost ne morem pomagat.
Omenil si pa upor, ki je povsem skurjem ter po tvojem mnenju zamenjan s 390E uporom. Lahko da ni druge vrednosti ampak je le tako požgan in so barvni obročki zaradi temperature tako spremenili barve, da sedaj izgleda kot upor z barvno lestvico za neko drugo vrednost. Včasih sem bil serviser TV ter kasneje monitorjev in ti lahko potrdim, da te tako "skurjen" upor z lahkoto zavede. Prej verjamem, da je vrednost tista, ki je v načrtu kot pa to kar prebereš iz tako skurjenega upora - sploh če ga ne moreš izmerit z instrumentom.

lp

_________________
C64 je zakon.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozede
Član
Član



Pridružen-a: Sob 19 Jul 2014 18:32
Prispevkov: 191
Aktiv.: 3.29
Kraj: Jesenice

PrispevekObjavljeno: Čet Nov 17, 2016 3:42 am    Naslov sporočila:   Odgovori s citatom

Shema za 865 in 866 naj bi bila enaka v prilogi spisek za katere TV-je velja.
+ komplet shema in montažna shema



RR865 001.jpg
 Opis:
 Velikost datoteke:  353.14 KB
 Pogledana:  10 krat

RR865 001.jpg



RR865_866.rar
 Opis:

Download
 Ime datoteke:  RR865_866.rar
 Velikost datoteke:  7.81 MB
 Downloadano:  21 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mitchW
Član
Član



Pridružen-a: Ned 20 Jul 2014 20:58
Prispevkov: 318
Aktiv.: 5.49
Kraj: Celje

PrispevekObjavljeno: Pet Nov 18, 2016 5:09 am    Naslov sporočila:   Odgovori s citatom

Hvala za vse informacije! Najbolj bo prav prišla montažna shema. Sicer se pa 95% ujema šasija 865 s Philipsom 21TX250A.

Preventivno sem zamenjal dva kondenzatorja, oba zelena papirna iskrina. Eden na katodi ECC82 (0.22uF) in drugega pri konektorju za daljinsko upravljanje na signalu svetlosti (0,047uF). Žal nisem imel drugega pri roki kot 400V oz. 630V vrednosti folijskih, čeprav so notri bili kondenzatorji z nazivno nap. 1200V. Oba sta bila po testih prebojnosti slaba. Ostalih kondenzatorjev nisem nekaj testiral, saj do zdaj nisem še našel kakšnega od Ei Niš ali Iskrinega KFMU (folijski), da bi bil slab...

TV sem včeraj usposobil to te meje, da se je prižgal. Skurjen upor sem zamenjal s 4 upori 1k vzporedno. Dobra volja ni bila dolgotrajna, saj je booster dioda po nekaj sekundah delovanja žarela cela oranžno! 1K8 upor zadaj PL36 pa je bil tudi zaradi tega lepo zažgan (sicer še vedno znotraj toleranc)... Dolga zgodba krajše: ECC82 horizontalni oscilator ni tekel, vzrok pa je bil prekinjen 1K2 upor na PL36, ki je ob dotiku razpadel.

Z novim uporom imam lepo sliko, raster pa sem lahko raztegnil čez cel ekran. Vendar kaj več kot migetajočo sliko z belimi črtami ne dobim. Poleg tega pa slišim vertikalo v zvočniku, če glasnost zvišam. Gre pa tu zagotovo za zvok vertikale, saj se frekvenca spreminja s spreminjanjem vertikalnih kontrol, zvok pa je moteč. Brum je v mejah normale. Ob priključeni CATV na vhod antene, ni zaznati ničesar nikjer (vsaj 5 kanalov bi moral sprejemati).

Zaenkrat sem preveril nekaj napetosti na lampah in so videti OK, prebrikal sem vse elektrolite, ki so dostopni od spodaj s 100uF elektrolitom in nikjer ni bilo zaznati sprememb. Tuner sem očistil. Zamenjal sem tudi večino lamp z drugimi (žal nimam testerja za lampe).

Kako naj se sploh lotim te napake?

Video: https://www.dropbox.com/s/ivqays40sxpvfg4/TV1.mp4?dl=0



 Opis:
 Velikost datoteke:  1.59 MB
 Pogledana:  6 krat




 Opis:
 Velikost datoteke:  2.69 MB
 Pogledana:  12 krat




 Opis:
 Velikost datoteke:  2.15 MB
 Pogledana:  16 krat





Nazadnje urejal/a mitchW Pon Dec 12, 2016 5:49 am; skupaj popravljeno 1 krat
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mitchW
Član
Član



Pridružen-a: Ned 20 Jul 2014 20:58
Prispevkov: 318
Aktiv.: 5.49
Kraj: Celje

PrispevekObjavljeno: Ned Nov 20, 2016 7:31 am    Naslov sporočila:   Odgovori s citatom

Kot test sem preko 0.1uF kondenzatorja na prvo mrežico PCL84 lampe speljal kompozitni video signal iz stare VHS kamere. Slika se pokaže, sicer rahlo izprana, vendar z zelo nestabilno vertikalo in horizontalo in drugimi motnjami. Vertikalo je bilo skoraj nemogoče zakleniti, da bi ostala slika na mestu več kot nekaj sekund.

Včeraj sem preveril nekaj uporov, največ v vertikali in zvočnem delu. Odkril sem odprt upor 1K R45 v zvočnem delu, ostali pa so bili znotraj toleranc. Po menjavi upora ne slišim več bobnenja vertikale ob zviševanju glasnosti, sliši se le rahel šum. Torej je ena težava rešena. Planiram preveriti tudi ostale upore, če prej ne najdem vzroka težav.

Sicer imam pa občutek, da ima TV problem z AGC (avtomatsko regulacijo ojačanja). Kolikor sem zasledil, to upravlja lampa B9 (PCF80). Na 3. nožici B9 lampe (g2) dobim +70V, namesto +17V, kolikor je navedeno na shemi. Na 6. nožici (anoda) pa okoli +75V. V preteklosti je že bil zamenjan upor R64 (6M8) s 4M7 uporom, vendar se situacija bistveno ne spremeni, tudi ko sem dal notri pravo vrednost upora. Lampa je po vsej verjetnosti dobra, saj kljub menjavi z drugo iz kanalanika, napetosti ostajajo identične. Okoli B9 sem tudi pomeril nekaj uporov in kondenzatorjev, vendar vse štima.

Zakaj bi bila napeost na g2 te lampe tako visoka in ali je to možen vzrok napake?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bbrane
Član
Član



Pridružen-a: Čet 14 Jun 2007 15:02
Prispevkov: 495
Aktiv.: 3.43
Kraj: Cerkno

PrispevekObjavljeno: Ned Nov 20, 2016 9:21 am    Naslov sporočila:   Odgovori s citatom

Preveri upor 2M7 na tej mrežici ( delilnik napetosti z 6M8 ), ki se napaja iz +180V.

LP Brane

_________________
En poizkus je vreden več kot tisoč strokovnih mnenj
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mitchW
Član
Član



Pridružen-a: Ned 20 Jul 2014 20:58
Prispevkov: 318
Aktiv.: 5.49
Kraj: Celje

PrispevekObjavljeno: Tor Nov 22, 2016 6:50 am    Naslov sporočila:   Odgovori s citatom

Hvala za hiter odgovor!

2M7 upor je brezhiben (meri 2,79M ohma).

Ostale napetosti na pentodi B9 so:
g1= -10V
g2 = 70V
a = 65V
k = 7V

Premeril sem vse ostale upore in nisem našel hudih odstopanj. Edino okoli ECC82, je bil 2M7 v preteklosti zamenjan z 2M, zato sem dodal 1M upor, da je bližje 2M7, tudi pri ECC82 pa je 100K upor na mrežico narasel na 140K, zato sem ga menjal. Testiral pa sem tudi VDR, ki napaja anodo PCF80 (B9) in je videti OK (upornost se niža z napetostjo), vendar pa žal ne poznam točnih specifikacij, da bi lahko z gotovostjo rekel, da je VDR dober. R93 pa je 4M7 namesto 3M9 po shemi, videti je tudi že zamenjan. Pomeril sem tudi vse folijske kondenzatorje in so OK.

Ugotovil sem, da na 6 kanalu ob priklopljeni kabelski sprejemam šum in nekaj sivin, ki so bile podobne programu TV SLO 1 (naš kabelski operater ima na ch 6. TVS1). Vse pa je bilo zelo nerazpoznavno, hkrati pa je bila cela slika valovita. Če prav razumem, je najverjetneje problem na MF delu ali pa AVC del, ki duši signal.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mitchW
Član
Član



Pridružen-a: Ned 20 Jul 2014 20:58
Prispevkov: 318
Aktiv.: 5.49
Kraj: Celje

PrispevekObjavljeno: Čet Nov 24, 2016 7:15 am    Naslov sporočila:   Odgovori s citatom

Včeraj popoldne sem dalje pregledoval...
Sem šel z osciloskopom po medfrekvencah in nisem našel popolnoma nobenega signala. Le nek vzorec vertikale se pojavlja. Dalje sem pomeril nekaj ostalih signalov ter primerjal s shemo in se edino vzorci vertikale popolnoma ujemajo, vse ostalo pa je mimo.

Na mrežico pentode PCL84 ne pride ničesar, le nekaj malega šuma, podobna situacija pa je vse do EF85...

Upore sem premeril vse in vsi se ujemajo, tudi tisti vzporedno s tuljavami MF.

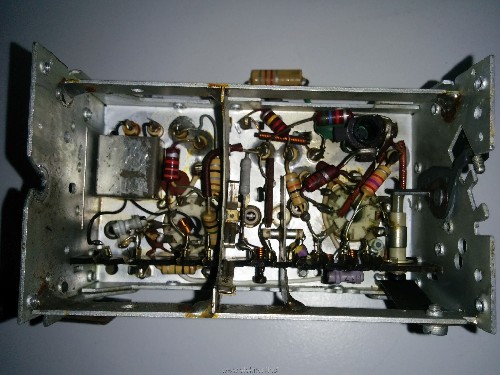

Ker mi ni preostalo drugega, sem podrl še kanalnik. TV težko deluje brez kanalnika in notri sem našel kar tri upore, ki so spremenili vrednosti, vsi pa okoli PCC88. 18 ohmski, ki napaja katodo, je odprt, 56 ohmski, tudi na katodi, kaže 32 ohmov (3x preveril barve) in eden 3K3, ki kaže 2K8 ohmov. Za ta dva, ki se jim je upornost znižala, imam občutek, da sta bila pregreta, ali pa sta dobila nek sunek napetosti.

Bom danes tuner spravil v red in da vidimo, kako bo stvar funkcionirala



 Opis:
Kanalnik
 Velikost datoteke:  346.16 KB
 Pogledana:  10 krat




 Opis:

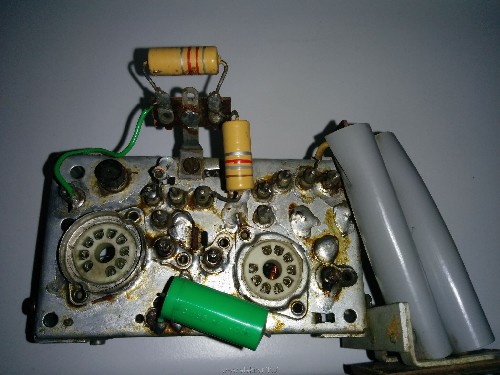

Spodaj, žal se 56R upora ne vidi
 Velikost datoteke:  341.82 KB
 Pogledana:  13 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mitchW
Član
Član



Pridružen-a: Ned 20 Jul 2014 20:58
Prispevkov: 318
Aktiv.: 5.49
Kraj: Celje

PrispevekObjavljeno: Sob Nov 26, 2016 7:41 am    Naslov sporočila:   Odgovori s citatom

Upore sem v tunerju zamenjal, 18 ohmski je ob dotiku razpadel. Hkrati pa sem kanalnik še dodobra očistil in podmazal vrtljive komponente. No, televizor zdaj deluje dosti boljše in lovi kanal 5 in 6.

Ob prvem testu televizorja s pravim signalnom, se je pojavilo nekaj težav. Slika je cela valovita in nestabilna, hkrati pa je na zgornjem delu moč zaznati nekaj belih črt in pik. Od zadnjič, je očitno še bolj oslabel drugi elektrolit, saj se je pojavil tudi brum. Ko sem kondenzator začasno prebrikal z novimi, je vertikala in horizontala postala stabilna, a še vedno je nekoliko popačena oz. valovita, skratka, ravne linije niso ravne.

Se pa situacija izboljša, oz. skoraj 100% popravi, ko prestavim kontrolo kontrasta na maksimum, takrat se slika "zaklene" v pravi položaj, vendar če kontrast malenkost prestavim z maksimuma, se stvar takoj vrne v prejšnje stanje. Hkrati pa kontrola kontrasta po mojem ne vpliva kaj dosti na sam kontrast. Na zgornjem delu slike pa imam še vedno bele črte, ki proti srednini ekrana izginjajo (na slikah se ne vidi preveč dobro).

Kakšen nasvet glede tega?



Slabo glajenje.jpg
 Opis:
Slabi elkoti
 Velikost datoteke:  1.69 MB
 Pogledana:  5 krat

Slabo glajenje.jpg



Kontrast do konca.jpg
 Opis:
 Velikost datoteke:  1.36 MB
 Pogledana:  5 krat

Kontrast do konca.jpg



Kontrast na min.jpg
 Opis:
 Velikost datoteke:  1.83 MB
 Pogledana:  2 krat

Kontrast na min.jpg


Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mitchW
Član
Član



Pridružen-a: Ned 20 Jul 2014 20:58
Prispevkov: 318
Aktiv.: 5.49
Kraj: Celje

PrispevekObjavljeno: Sob Dec 10, 2016 10:25 pm    Naslov sporočila:   Odgovori s citatom

Za težave z vertikalo in nestabilnostjo je bil kriv 200 mikro elektrolit, tega sem sicer že menjal prej, ampak je povezovalna žica počila in zgubila stik. Slika je zdaj zelo stabilna.

Žal pa imam na zgornjem delu slike še vedno utripajoče črte, ki so nekje do polovice. Kaj bi povzročalo to, mi ni najbolj jasno, oz. kje naj sploh gledam? Okoli PCL84? Mi lahko kdo svetuje glede tega?



2016-12-10 20.58.00.jpg
 Opis:
črte
 Velikost datoteke:  1.51 MB
 Pogledana:  14 krat

2016-12-10 20.58.00.jpg


Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
shar
Član
Član



Pridružen-a: Sre 10 Feb 2016 11:15
Prispevkov: 76
Aktiv.: 1.95

PrispevekObjavljeno: Sob Dec 10, 2016 11:43 pm    Naslov sporočila:   Odgovori s citatom

mitchW je napisal/a:
kje naj sploh gledam? Okoli PCL84?

Ne, okrog PCL82 (vertikala)
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mitchW
Član
Član



Pridružen-a: Ned 20 Jul 2014 20:58
Prispevkov: 318
Aktiv.: 5.49
Kraj: Celje

PrispevekObjavljeno: Pon Jan 02, 2017 5:47 pm    Naslov sporočila:   Odgovori s citatom

Najbolj mi je nagajala slika, ki je izgubljala višino po nekaj 10 minutnem delovanju, tukaj se je kot vzrok pokazal C139, ki je čez čas začel prebijati in vleči dol napetost na anodi PF86 (vertikalni oscilator).

Te črte so še vedno prisotne, vendar menim, da gre tu za signal teleteksta, ki prebija skozi vertikalo.

Zanimivo, če pa TV priklopim preko TV stabilizatorja, ki da ven 220V (in ne 235V kolikor imam na vtičnici), pa teh črt skorajda ni videti.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
lipa
Član
Član



Pridružen-a: Ned 27 Sep 2009 9:39
Prispevkov: 646
Aktiv.: 5.54
Kraj: Lipa Beltinci

PrispevekObjavljeno: Pet Jan 06, 2017 11:34 pm    Naslov sporočila:   Odgovori s citatom

mogoče je to aspirin:

http://bs.cyty.com/menschen/e-etzold/archiv/TV/uvb/uvb_d.htm

_________________
Lep pozdrav!
Boris Z.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mitchW
Član
Član



Pridružen-a: Ned 20 Jul 2014 20:58
Prispevkov: 318
Aktiv.: 5.49
Kraj: Celje

PrispevekObjavljeno: Tor Jan 24, 2017 3:13 am    Naslov sporočila:   Odgovori s citatom

Hvala, sem sicer že zadnjič našel to stran, vendar mi je zaenkrat malo preveč zahteven projekt, da bi se ga lotil. Zna bit, da bi pomagalo Wink

Stanje sem dosti izboljšal, R138 sploh ni bil pricinjen tovarniško na enem koncu in je odpadel, ko sem zagrel drugi konev. Nato sem se malo igral z vrednostjo R135. Če R135 odstranim, te črte izginejo 100%, vendar pa se žal hkrati tudi kvaliteta slike poslabša, postane bolj "izprana". Na koncu sem R135 povečal na 1M, kar pomeni, da so črte skoraj nevidne, oz. ko se jih malo navadiš, jih skorajda ne opaziš.

Mogoče bi bilo pametno dodati kakšen upor oz. dvigniti vrednost R3, za kompenzacijo povišane omrežne napetosti, razmišljal sem tudi o NTC termistorju, ta bi blagodejno vplival tudi na vklop lamp. Namreč zdaj so vse +1 do +5 veje višje za cca 30-40V, kar pa se mi zdi že pretirano. Žal ne vem kakšno vrednost naj uporabim glede upora oz. termistorja.

Druga stvar, steklo, ki pride pred ekran je bilo potrebno očistiti od znotraj. Kako je prišlo do tega, da je bilo gor en kup flekov, meni ni jasno. Edina razlaga je ta, da je bila katodna cev nekoč zamenjana in se je med menjavo steklo umazalo. Tudi katodna cev je imela nekaj flekov. Skratka, moral sem vzeti ven katodno cev in vse skupaj očistiti. Pri tem TV-ju je pa to kar podvig, saj je manevrirnega prostora izjemno malo, tako, da se slikovne cevi ne da ravno dvigniti navpično navzgor.



2017-01-03 22.24.54.jpg
 Opis:
Skorajda dobro
 Velikost datoteke:  1.73 MB
 Pogledana:  6 krat

2017-01-03 22.24.54.jpg



2017-01-05 21.15.45.jpg
 Opis:
Katoda zunaj
 Velikost datoteke:  1.86 MB
 Pogledana:  3 krat

2017-01-05 21.15.45.jpg



2017-01-05 21.15.50.jpg
 Opis:
Obnovljena?
 Velikost datoteke:  2.03 MB
 Pogledana:  2 krat

2017-01-05 21.15.50.jpg


Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
shad
Član
Član



Pridružen-a: Ned 23 Okt 2011 16:17
Prispevkov: 128
Aktiv.: 1.40
Kraj: Murska Sobota

PrispevekObjavljeno: Sre Jan 25, 2017 12:25 pm    Naslov sporočila:   Odgovori s citatom

Voljo pa imaš, glede na to, da ni ta TV nek zbirateljski kos.
Applause
