PWM na H1 žarnice - POMOČ
Pojdi na stran 1, 2  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Avtoelektrika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
jozzze2000
Član
Član



Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 160
Aktiv.: 1.86
Kraj: Novo mesto

PrispevekObjavljeno: Pet Jan 13, 2017 2:05 pm    Naslov sporočila:  PWM na H1 žarnice - POMOČ Odgovori s citatom

Potrebujem pomoč, proti plačilu, pri razvoju tehnične rešitve/tiskanega vezja za krmiljenje dveh 55W 12V (avtomobilskih H1) žarnic.

Imam izhod iz AVR mikroprocesorja na katerem je aktiviran PWM na frekvenci 32kHz (lahko tudi 8kHz).
Z Duty cycle-om tega PWM-ja bi spreminjal jakost žarnic.

Potrebujemo razvoj elektronskega dela, ki bo PWM prenesel na žarnice.
Od vezja do žarnic je cca 2m kabla.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MarkoM
Član
Član



Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2694
Aktiv.: 18.04
Kraj: Lovrenc na P.

PrispevekObjavljeno: Pet Jan 13, 2017 2:16 pm    Naslov sporočila:   Odgovori s citatom

Hm, tega imajo kitajci kot solate za par dolarjev.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozzze2000
Član
Član



Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 160
Aktiv.: 1.86
Kraj: Novo mesto

PrispevekObjavljeno: Pet Jan 13, 2017 2:41 pm    Naslov sporočila:   Odgovori s citatom

Tale zadeva je, če prav vidim, "LOW SIDE" switch, jaz pa potrebujem "HIGH SIDE", ker je avtomobilska žarnica na stalni masi.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MarkoM
Član
Član



Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2694
Aktiv.: 18.04
Kraj: Lovrenc na P.

PrispevekObjavljeno: Pet Jan 13, 2017 3:05 pm    Naslov sporočila:   Odgovori s citatom

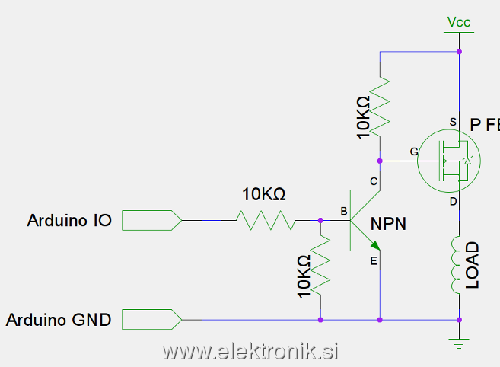

Aha, potem pa P-kanalni mosfet. Nekaj takega bi moralo delati.


 Opis:
 Velikost datoteke:  40.08 KB
 Pogledana:  1 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
S57KSL
Član
Član



Pridružen-a: Tor 17 Apr 2012 14:52
Prispevkov: 183
Aktiv.: 2.25
Kraj: Slov. Konjice

PrispevekObjavljeno: Pet Jan 13, 2017 3:41 pm    Naslov sporočila:   Odgovori s citatom

Halogenske žarnice naj ne bi bilo priporočljivo uporabljati pri napetosti, nižji od nazivne, ker se prekine cikel naparjevanja volframa nazaj na nitko. Zanima me, kako bo s tem v praksi.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozzze2000
Član
Član



Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 160
Aktiv.: 1.86
Kraj: Novo mesto

PrispevekObjavljeno: Pet Jan 13, 2017 3:43 pm    Naslov sporočila:   Odgovori s citatom

S57KSL je napisal/a:
Halogenske žarnice naj ne bi bilo priporočljivo uporabljati pri napetosti, nižji od nazivne, ker se prekine cikel naparjevanja volframa nazaj na nitko. Zanima me, kako bo s tem v praksi.

To se uporablja tudi pri tovarniških rešitvah, dvomim, da bi bilo lahko sporno Sad
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
rplink3r
Član
Član



Pridružen-a: Tor 06 Feb 2007 20:02
Prispevkov: 209
Aktiv.: 1.45
Kraj: Levec

PrispevekObjavljeno: Pet Jan 13, 2017 10:55 pm    Naslov sporočila:   Odgovori s citatom

Podobna varianta kot od MarkoM, z boljšim delovanjem pri višjih frekvencah.

Link: http://www.mikrocontroller.net/topic/103116?goto=900339#900339

Preverjeno, dela dobro.

Če imaš pa več kanalov, pa uporabiš kakšen high side driver od infineona, ki ima tudi že vse zaščite vgrajene.



 Opis:
 Velikost datoteke:  21.71 KB
 Pogledana:  1 krat




_________________
"The statement below is false."
"The statement above is true."
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
Profesor Einstein
Član
Član



Pridružen-a: Ned 24 Sep 2006 0:13
Prispevkov: 1321
Aktiv.: 8.87
Kraj: Rogaška

PrispevekObjavljeno: Sob Jan 14, 2017 6:58 pm    Naslov sporočila:   Odgovori s citatom

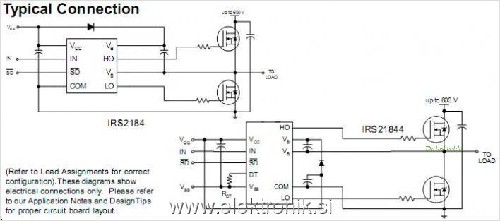

Še ena poceni rešitev je v priponki.

Slabost je edino da 100% PWM-a ne moreš imeti v tej izvedbi razen če dodaš DC/DC pretvornik, ki ves čas napaja driver za FET.


Lp.



 Opis:
 Velikost datoteke:  32.81 KB
 Pogledana:  23 krat




_________________
--
"Če bi volitve kaj pomagale, bi jih prepovedali." (Mark Twain)
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
mucek
Član
Član



Pridružen-a: Tor 01 Avg 2006 10:47
Prispevkov: 4471
Aktiv.: 29.67
Kraj: Ljubljana

PrispevekObjavljeno: Ned Jan 15, 2017 5:05 pm    Naslov sporočila:   Odgovori s citatom

Dobra resitev so namenski high side moduli, kjer imas na eni strani ttl komando, ven pa + izhod, sciten kot kocevski medved. Poglej ST VN5050 in podobne.
_________________
...lahko pa se tudi motim ...
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozzze2000
Član
Član



Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 160
Aktiv.: 1.86
Kraj: Novo mesto

PrispevekObjavljeno: Pon Jan 16, 2017 10:41 am    Naslov sporočila:   Odgovori s citatom

Odločil sem se za namenski high side modul.

Hvala vsem...javim, kakšni bodo rezultati Cool
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
jozzze2000
Član
Član



Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 160
Aktiv.: 1.86
Kraj: Novo mesto

PrispevekObjavljeno: Čet Feb 02, 2017 9:22 am    Naslov sporočila:   Odgovori s citatom

Rezultati so sledeči...

Z namenskim modulom VN920 je težava v tem, da pri 4kHz (PWM) žarnice brenčijo, ko pa dvignem frekvenco na 32kHz, pa modul ne uspe slediti, se pregreva in ga toplotna zaščita izklaplja.

Potem sem sprobal še vezje, ki ga je predlagal @rplink3r, z R1 1kohm in MOSFET IRF4905.
Pri 32kHz se MOSFET greje kot hudič, dela pa Confused
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MadMax
Član
Član



Pridružen-a: Pet 09 Sep 2005 22:16
Prispevkov: 4743
Aktiv.: 30.06
Kraj: Črnomelj

PrispevekObjavljeno: Čet Feb 02, 2017 9:56 am    Naslov sporočila:   Odgovori s citatom

Kaj pa vmesne frekvence, je omejitev HW?

Pa to delaš za avto, ali kak drug namen?
Ker v avtomobilskih žarometih pomoje tisto brenčanje ne more nikogar motit (je možno sploh slišat, med delovanjem motorja?).

Pri mojem se recimo zasliši brenčanje v času počasnega ugašanja kabinske lučke, direkt v kabini, pa se proizvajalcu ni zdelo vredno komplicirat...

_________________
Stvari so preproste, le ljudje smo neverjetni mojstri, da jih zakompliciramo.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
jozzze2000
Član
Član



Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 160
Aktiv.: 1.86
Kraj: Novo mesto

PrispevekObjavljeno: Čet Feb 02, 2017 10:01 am    Naslov sporočila:   Odgovori s citatom

Ja, delam za avto. Verjetno se res ne sliši med delovanjem motorja.

Res preveč kompliciram? Confused Brick wall Confused
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MadMax
Član
Član



Pridružen-a: Pet 09 Sep 2005 22:16
Prispevkov: 4743
Aktiv.: 30.06
Kraj: Črnomelj

PrispevekObjavljeno: Čet Feb 02, 2017 10:04 am    Naslov sporočila:   Odgovori s citatom

Ne vem če preveč, ampak na mizi v delavnici, kjer poleg šumenja ventilatorja računalnika slišiš kvečjemu še kak radio potihem iz ozadja... Wink

Kaj je pa z nižjimi frekvencami? zakaj sploh tako visoko, če pri 100Hz ne vidiš več utripanja? Ajd, da bo zihr, 200Hz?

_________________
Stvari so preproste, le ljudje smo neverjetni mojstri, da jih zakompliciramo.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
jozzze2000
Član
Član



Pridružen-a: Pet 25 Nov 2011 8:36
Prispevkov: 160
Aktiv.: 1.86
Kraj: Novo mesto

PrispevekObjavljeno: Čet Feb 02, 2017 10:04 am    Naslov sporočila:   Odgovori s citatom

MadMax je napisal/a:
Kaj pa vmesne frekvence, je omejitev HW?

PWM šofiram z Attiny45, s katerim lahko naredim samo 4kHz in 32kHz, vmes pa tema.
