Preprost UKV FM radijski sprejemnik


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika za začetnike
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
elektr@nik
Član
Član



Pridružen-a: Sre 11 Maj 2016 22:07
Prispevkov: 49
Aktiv.: 2.64

PrispevekObjavljeno: Sre Nov 08, 2017 2:59 am    Naslov sporočila:  Preprost UKV FM radijski sprejemnik Odgovori s citatom

Našel sem relativno preprosto shemo radia na stranihttp://lea.hamradio.si/~s53mv/ukvradio/ukvradio.html
Dokumentacija ima naslov Preprost UKV FM radijski sprejemnik.
Imam vprasanje glede varicap diod, v shemi je pravilno narisano da gre za varicap diodi ampak zraven piše da sta to zener diodi ZMM12 12V 0.5W v opisu piše v oklepajih (varikap). Zato me zanima če res slučajno obstaja katera taka zener dioda, ki je varicap.
Če ni take zener (varikap) bi prosil če mi kdo pove kako se izračuna resonančni krog z paralelno vezanimi tuljavo in dvema varicap diodama, jaz namreč ne vem ali je potrebno za tuljavo izračunati frekvenco f0 ki naj bi bila srednja vrednost fsp in fzg in enako vprasanje imam tudi za varicap diodi če mora biti izbrana kaka srednja vrednost. Kot sem zasledil varicap diodi, če sta vezani katoda proti katodi in paralelno s tuljavo je vrednost varicap 1/4 obeh diod saj mislim tako. Tudi za tuljavo sem zasledil da ni pomembna debelina žica swg. Prosim vas za pomoč.

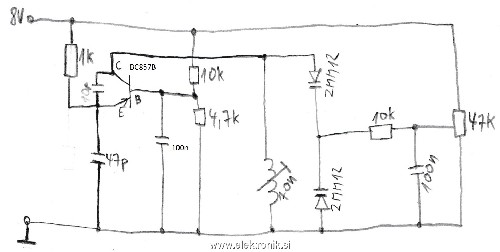

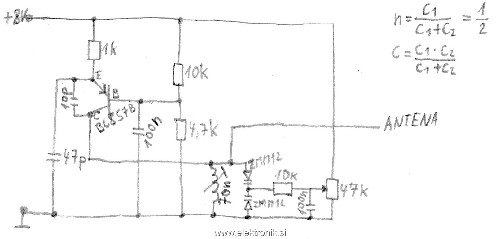

oscilator lea.hamradio.jpg
 Opis:
 Velikost datoteke:  125.57 KB
 Pogledana:  19 krat

oscilator lea.hamradio.jpg


Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
s56al
Član
Član



Pridružen-a: Pon 19 Sep 2005 12:03
Prispevkov: 526
Aktiv.: 3.64

PrispevekObjavljeno: Sre Nov 08, 2017 8:00 am    Naslov sporočila:  Re: Preprost UKV FM radijski sprejemnik Odgovori s citatom

elektr@nik je napisal/a:
Našel sem relativno preprosto shemo radia na stranihttp://lea.hamradio.si/~s53mv/ukvradio/ukvradio.html
Dokumentacija ima naslov Preprost UKV FM radijski sprejemnik.
Imam vprasanje glede varicap diod, v shemi je pravilno narisano da gre za varicap diodi ampak zraven piše da sta to zener diodi ZMM12 12V 0.5W v opisu piše v oklepajih (varikap). Zato me zanima če res slučajno obstaja katera taka zener dioda, ki je varicap.


"Katera taka zener dioda, ki je varicap", ne obstaja zgolj slučajno. Praktično vsaka silicijeva dioda se lahko uporabi tudi kot varicap. Vprašanje je le, kakšne kapacitivnosti dosega pri določeni zaporni napetosti in kako se obnaša pri različnih frekvencah. Ravno to je tudi bil namen avtorja pokazati študentom z "neobičajno" izbiro zener diode za spreminjanje resonance nihajnega kroga. Ta projekt je namreč nastal kot vaja oz. seminarska naloga v Laboratoriju za telekomunikacije na ljubljanski Fakulteti za elektrotehniko pri prof. Vidmarju. Na tem mestu torej kar mirno vgradi zener diodo 12V v ohišju "MiniMelf" in bo vse OK.

Ta sprejemnik sem sestavil tudi sam in zares odlično deluje glede na relativno preprostost vezja z diskretnimi elementi.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
elektr@nik
Član
Član



Pridružen-a: Sre 11 Maj 2016 22:07
Prispevkov: 49
Aktiv.: 2.64

PrispevekObjavljeno: Sre Nov 08, 2017 7:43 pm    Naslov sporočila:   Odgovori s citatom

s56al hvala za odgovor torej ima vsaka dioda svojo nenamensko kapacitivnost in s tem kapacitivne karakteristike.

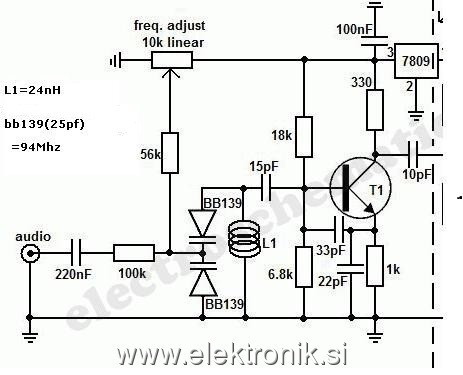

Mene še na splošno zanima v katerem območju se računa tuljava in kondenzator pri frekvenci f0 ali fzg ali fsp ali kaj podobnega? Jaz imam par kosov varicap diod MV209 pa me zanima kako bi prilagodil tuljavo na taki dve diodi?
Če je FM v območju (88)89-108MHz, v katerem območju mora biti dimenzionirana tuljava in kondenzator ali varicap dioda? L.P.



varicap varactor.doc
 Opis:

Download
 Ime datoteke:  varicap varactor.doc
 Velikost datoteke:  81.5 KB
 Downloadano:  5 krat


oscilator.doc
 Opis:

Download
 Ime datoteke:  oscilator.doc
 Velikost datoteke:  93.5 KB
 Downloadano:  5 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
blay44
Član
Član



Pridružen-a: Ned 19 Dec 2010 18:17
Prispevkov: 511
Aktiv.: 6.07

PrispevekObjavljeno: Čet Nov 09, 2017 9:55 am    Naslov sporočila:   Odgovori s citatom

Tile načrti od g.Vidmarja so vedno zanimivi. Ne servira pa vsega. Tako, da nekaj znanja za užitek moraš imeti.

Induktivnost in predvidene frekvence nihajnega kroga imaš podane.
paralelno moraš še upoštevati C delilnika(prilagodilnika) 10p + Cce v seriji s 47p.
Vzporedno s krogom pa še millerjevo Cbc. 100n pa lahko zanemariš.
Iz tega komot potegneš avtorjeve predvidene kapacitivnosti.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
