Mare13
Član
Član



Pridružen-a: Čet 26 Okt 2017 22:27
Prispevkov: 20
Aktiv.: 3.43

PrispevekObjavljeno: Sob Apr 07, 2018 12:17 pm    Naslov sporočila:  Motor pralni stroj Odgovori s citatom

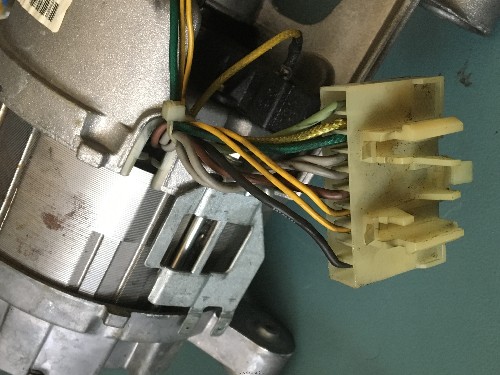

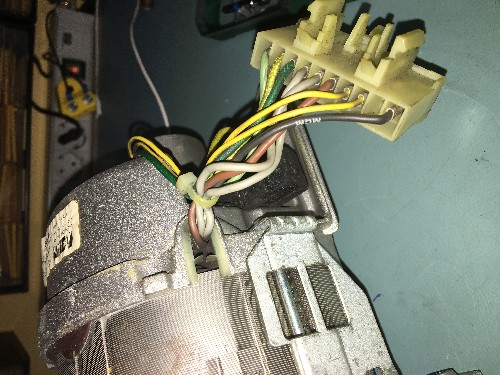

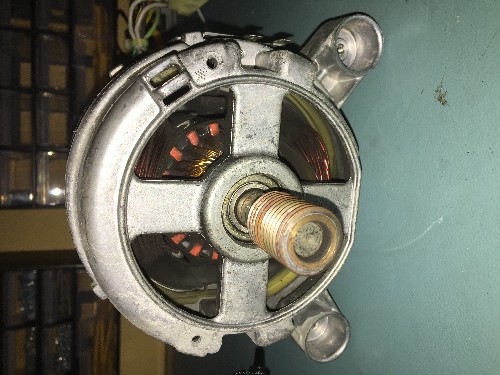

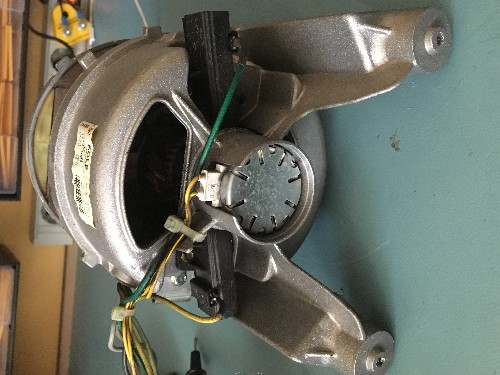

Po 18 letih se nam je pokvaril pralni stroj. Verjetno ga bomo tako in tako zamenjali, če se pa da, bi ga pa rad spravil nazaj med žive. Problem je ker se boben noče vrteti. Odstranil sem motor, ter pomeril upornost na krtačkah, ta kaže od 4ohm to 18 ohm, odvisno od položaja rotorja. Nisem ravno strokovnjak za motorje in (energetiko na sploh), zato me zanima ali je to OK? Motor ima 9 žic od tega sta dve za senzor obratov (ta ima 180ohm) ter dve za krtački. Ostalih 5 žic gre v stator, med njimi ne najdem nobene upornosti, razen med obema sivima je skoraj 0 ohm, kar je verjetno OK? Mi zna kdo na podlagi mojega teksta ter priloženih slik diagnosticirati napako?

Hvala, pa lep dan.



 Opis:
 Velikost datoteke:  3.14 MB
 Pogledana:  8 krat




 Opis:
 Velikost datoteke:  2.7 MB
 Pogledana:  3 krat




 Opis:
 Velikost datoteke:  1.9 MB
 Pogledana:  7 krat




 Opis:
 Velikost datoteke:  1.63 MB
 Pogledana:  0 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
ecobra
Član
Član



Pridružen-a: Pet 27 Jun 2014 14:16
Prispevkov: 197
Aktiv.: 4.25
Kraj: Radeče

PrispevekObjavljeno: Sob Apr 07, 2018 9:11 pm    Naslov sporočila:   Odgovori s citatom

Poglej, če so ščetke še dovolj dolge. Namreč na mojem PS sem jih že dvakrat menjal.
_________________
Luna sije, pa ne greje.
Piška pije, pa ne šči...
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Energetik-m
Član
Član



Pridružen-a: Pon 07 Dec 2009 19:16
Prispevkov: 879
Aktiv.: 8.63
Kraj: Zagorje

PrispevekObjavljeno: Sob Apr 07, 2018 9:14 pm    Naslov sporočila:   Odgovori s citatom

Če se upornost med krtačkama tako spreminja, je ali zanič rotor ali pa krtačke. Vzemi jih ven in poglej, če so do konca izrabljene, ti bodo nove naredili TU. Prej pa pomeri rotor, upornost med nasprotnima lamelama kolektorja (tako kot nanju tiščijo krtačke) mora biti enaka na cca 10%, ne glede kateri dve meriš. Sicer je zanič rotor.
_________________
lp
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
baresi
Član
Član



Pridružen-a: Tor 28 Jun 2005 19:14
Prispevkov: 279
Aktiv.: 1.86
Kraj: Maribor

PrispevekObjavljeno: Ned Apr 08, 2018 1:11 pm    Naslov sporočila:   Odgovori s citatom

Daj še eno sliko, kjer se vidi tip ali model motorja.
_________________
lp
baresi
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
s56al
Član
Član



Pridružen-a: Pon 19 Sep 2005 12:03
Prispevkov: 532
Aktiv.: 3.55

PrispevekObjavljeno: Ned Apr 08, 2018 1:30 pm    Naslov sporočila:   Odgovori s citatom

Odličen videoposnetek:

https://www.youtube.com/watch?v=CtulRqznbzI

... iz katerega se da dobiti dovolj uporabnih informacij, da lahko tudi sam diagnosticiraš napako.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
damjango
Član
Član



Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 576
Aktiv.: 8.41
Kraj: Murska Sobota

PrispevekObjavljeno: Ned Apr 08, 2018 5:23 pm    Naslov sporočila:   Odgovori s citatom

Dve žici sta lahko termična varovalka. Stator ima dve navitji za hitro in počasno pranje.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Mare13
Član
Član



Pridružen-a: Čet 26 Okt 2017 22:27
Prispevkov: 20
Aktiv.: 3.43

PrispevekObjavljeno: Ned Apr 08, 2018 7:42 pm    Naslov sporočila:   Odgovori s citatom

Živjo,

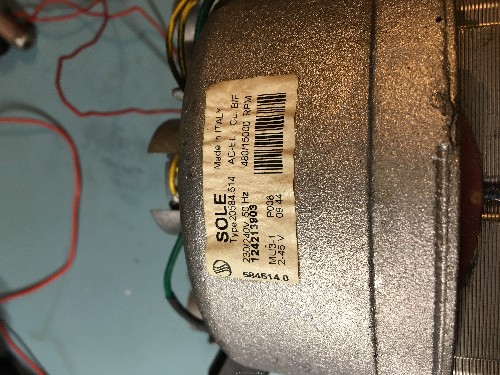

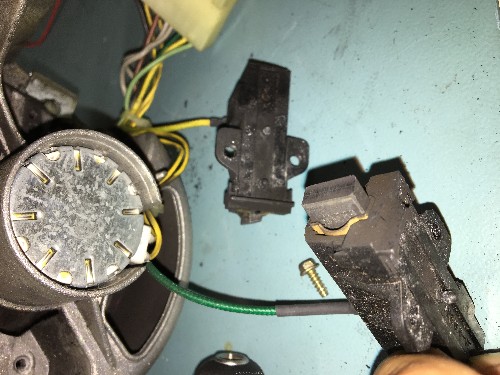

Gre se za electrolux ew1248w, slika modela motorja ter stanje krtačk je na spodnjih slikah.
Meril sem upornost rotorja, in je konstantna cca. 2.2ohm.
Pogledal sem tudi video posnetek znanstvenika, pa moram rečt da moj nivo znanja o motorjih ni na dovlj visoki ravni, da bi točno razumel, kako diagnosticirat napako Smile
Krtačke zgledajo obrabljene, vendar se mi ne zdi, da bi bil to vzrok za nedelovanje. Kakorkoli naj preceni nekdo, ki se spozna.



 Opis:
 Velikost datoteke:  2.18 MB
 Pogledana:  5 krat




 Opis:
 Velikost datoteke:  1.97 MB
 Pogledana:  8 krat




 Opis:
 Velikost datoteke:  3.3 MB
 Pogledana:  2 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
frenki
Moderator
Moderator



Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 5278
Aktiv.: 35.25
Kraj: Ljubljana (JN76GB)

PrispevekObjavljeno: Ned Apr 08, 2018 8:16 pm    Naslov sporočila:   Odgovori s citatom

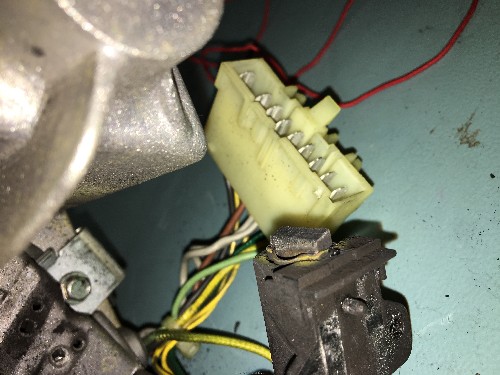

Think Tele krtače (vsaj tista na sliki IMG_6108.JPG) so po moje zrele za menjavo.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
jozede
Član
Član



Pridružen-a: Sob 19 Jul 2014 18:32
Prispevkov: 174
Aktiv.: 3.81
Kraj: Jesenice

PrispevekObjavljeno: Ned Apr 08, 2018 8:25 pm    Naslov sporočila:   Odgovori s citatom

V priponki service manual iz https://elektrotanya.com/electrolux_ew1248w.zip/download.html
na strani 53 54 je priklop motorja, konektor je 10 polni s tem da pol 2 ni priključen, posledično 9 žic.
preveri upornosti po shemi konektorja!



electrolux_ew1248w.zip
 Opis:

Download
 Ime datoteke:  electrolux_ew1248w.zip
 Velikost datoteke:  9.16 MB
 Downloadano:  8 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
ecobra
Član
Član



Pridružen-a: Pet 27 Jun 2014 14:16
Prispevkov: 197
Aktiv.: 4.25
Kraj: Radeče

PrispevekObjavljeno: Ned Apr 08, 2018 8:29 pm    Naslov sporočila:   Odgovori s citatom

frenki je napisal/a:
Think Tele krtače (vsaj tista na sliki IMG_6108.JPG) so po moje zrele za menjavo.

Popolnoma se strinjam s "frenki" jem. Lepo se vidi, da je ščetka "obžgana" zaradi iztrošenosti, ker na trenutke izgubi kontakt s kolektorjem. Taka ščetka lahko povzroči hudo poškodbo kolektorja. Ščetka bi morala gledati iz ohišja vsaj poldrugi centimeter. To lahko preveriš tako, da to ščetko potisneš v ohišje in izmeriš njen hod in prišteješ odmaknjenost nosilca od kolektorja.
Priporočam zamenjavo z originalom kajti zelo težko je določiti trdoto in material kateri najbolj ustreza kolektorju. Razni cenejši nadomestki se lahko izkažejo za zelo drago izbiro.
l.p.

_________________
Luna sije, pa ne greje.
Piška pije, pa ne šči...
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
baresi
Član
Član



Pridružen-a: Tor 28 Jun 2005 19:14
Prispevkov: 279
Aktiv.: 1.86
Kraj: Maribor

PrispevekObjavljeno: Pon Apr 09, 2018 11:38 am    Naslov sporočila:   Odgovori s citatom

Nekje sem zasledil da ima ta motor naslednje upornosti navitij:
- stator - 1,77 Ohm +/- 7%, pin 5 in pin 10;
- rotor - 2,14 Ohm +/- 7%, pin 8 in pin 9

_________________
lp
baresi
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
jozede
Član
Član



Pridružen-a: Sob 19 Jul 2014 18:32
Prispevkov: 174
Aktiv.: 3.81
Kraj: Jesenice

PrispevekObjavljeno: Pon Apr 09, 2018 4:47 pm    Naslov sporočila:   Odgovori s citatom

baresi je napisal/a:
Nekje sem zasledil da ima ta motor naslednje upornosti navitij:
- stator - 1,77 Ohm +/- 7%, pin 5 in pin 10;
- rotor - 2,14 Ohm +/- 7%, pin 8 in pin 9


Mare13

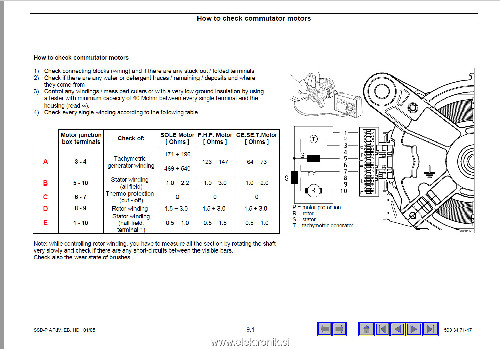

Pomeri posamezne upornosti po priloženi tabeli, tabela je iz servisnih navodil, ki so pripeta v mojem prejšnjem postu.
Glede krtačk so ti že napisali, da so potrebne zamenjave, kljub temu, bi preveril najprej motor z ohmetrom in če ni kaj posebno narobe bo po vsej verjetnosti delal z novimi krtačkami.



Motor electrolux_ew1248w_.jpg
 Opis:
 Velikost datoteke:  427.94 KB
 Pogledana:  26 krat

Motor electrolux_ew1248w_.jpg


Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
damjango
Član
Član



Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 576
Aktiv.: 8.41
Kraj: Murska Sobota

PrispevekObjavljeno: Pon Apr 09, 2018 6:21 pm    Naslov sporočila:   Odgovori s citatom

Motor lahko preizkusiš tako, da skleneš žici z oznako 8 in 1, na 5 ali na 10 daš fazo, nulo pa daš na 9. Vse druge žice pusti nepriklopljene. Seveda po priloženi shemi. Ampak pazi direktno brez kakšnega regulatorja ga ne priklapljaj, ker bo motor dosegel velike obrate in boš motor uničil. Lahko ga pa za test preizkusiš z enomerno napetostjo. Jaz sem testiral motor kar z računalniškim napajalnikom na 12V enosmerne napetosti, ko sem menjaval krtačke. V tem primeru seveda motor nima moči in obratov, ampak toliko je da vidiš, če se os motorja obrne. V tem primeru daj na 5 ali na 10 + žico iz napajalnika, na 9 pa daj žico - iz napajlnika.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
spužva
Član
Član



Pridružen-a: Sob 14 Jul 2007 10:03
Prispevkov: 45
Aktiv.: 0.34

PrispevekObjavljeno: Pon Apr 09, 2018 8:45 pm    Naslov sporočila:   Odgovori s citatom

Hja, tak motor se priklopljen direktno na 230V, neobremenjen, obrne na konkretnih 25.000 vrt./min.
Preverjeno.
Preživela oba, hihi.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
damjango
Član
Član



Pridružen-a: Pon 03 Sep 2012 7:56
Prispevkov: 576
Aktiv.: 8.41
Kraj: Murska Sobota

PrispevekObjavljeno: Tor Apr 10, 2018 6:16 pm    Naslov sporočila:   Odgovori s citatom

spužva je napisal/a:
Hja, tak motor se priklopljen direktno na 230V, neobremenjen, obrne na konkretnih 25.000 vrt./min.
Preverjeno.
Preživela oba, hihi.


To je bilo verjetno samo za par sekund.
