Pretvorba PWM v +/-10V


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
rplink3r
Član
Član



Pridružen-a: Tor 06 Feb 2007 20:02
Prispevkov: 209
Aktiv.: 1.45
Kraj: Levec

PrispevekObjavljeno: Pon Maj 07, 2018 10:03 am    Naslov sporočila:  Pretvorba PWM v +/-10V Odgovori s citatom

Moram si narediti eno pretvorbno iz 20Khz Pwm signala kateri ima duty cycle 15% do 85%
na +/-10V. Nekaj sem sicer našel, ampak je inverzno.

Z sledečim vezjem mogoče samo invertirajoč operacijski na izhodu, ampak me muči, kako narediti offset in zgornjo mejo, da bi imel pri 15% duty -10v in pri 85% duty +10V. Se priporočam za kakšne predloge.

Gre se za UHU servo driver, hočem preizkusti delovanje na starejšem krmilniku z servo motorjem kateri sicer ima Enkoder feedback ampak vhod je +/-10V.

http://www.picbasic.co.uk/forum/showthread.php?t=15168


L.P.
Primož

_________________
"The statement below is false."
"The statement above is true."
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
Silvo
Moderator
Moderator



Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 13492
Aktiv.: 85.51
Kraj: Koroška-okolica Dravograda

PrispevekObjavljeno: Pon Maj 07, 2018 10:11 am    Naslov sporočila:   Odgovori s citatom

Morebiti si bi lahko kaj pomagal z LM2907 ?
_________________
lp
Silvo
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MOND
Član
Član



Pridružen-a: Sre 12 Okt 2005 20:05
Prispevkov: 361
Aktiv.: 2.29
Kraj: Ljubljana

PrispevekObjavljeno: Pon Maj 07, 2018 1:00 pm    Naslov sporočila:   Odgovori s citatom

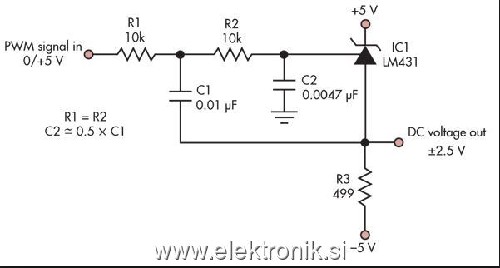

Čim bolj enostavno. Razvij spodnjo idejo:


PWM to +-.JPG
 Opis:
 Velikost datoteke:  23.37 KB
 Pogledana:  0 krat

PWM to +-.JPG


Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
dragoon
Član
Član



Pridružen-a: Čet 03 Maj 2007 21:51
Prispevkov: 452
Aktiv.: 3.19
Kraj: Trojane

PrispevekObjavljeno: Pon Maj 07, 2018 2:09 pm    Naslov sporočila:   Odgovori s citatom

da nisi nekaj pomešal
UHU rabi step signale - starejši CNC krmilniki pa imajo na izhodu +-10V.
Najbrž rabiš pretvornik iz +-10 v step pulze?

_________________
LP, Mitja
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
rplink3r
Član
Član



Pridružen-a: Tor 06 Feb 2007 20:02
Prispevkov: 209
Aktiv.: 1.45
Kraj: Levec

PrispevekObjavljeno: Tor Maj 08, 2018 6:41 pm    Naslov sporočila:   Odgovori s citatom

Tole z TL431 zgleda zanimivo.

Rabim pretvorit step/dir v pozicijo servo motorja.

Imam servo amplifier kateri ima +-10V vhod ter emulacijo enkoderja(dejanski motor ima resolver). Vmes imam namen dat UHU servo driver na način, da mu priklopim encoder feedback ter pretvorim UHU-jev PWM izhod na +/-10V.

Takšno vezje je že bilo narejeno ampak ga ni več mogoče dobiti.

L.P.
Primož

_________________
"The statement below is false."
"The statement above is true."
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
rplink3r
Član
Član



Pridružen-a: Tor 06 Feb 2007 20:02
Prispevkov: 209
Aktiv.: 1.45
Kraj: Levec

PrispevekObjavljeno: Sre Maj 09, 2018 6:20 pm    Naslov sporočila:   Odgovori s citatom

Zgleda, da če dam za TL431 vezjem neinvertirajoč operacijski z ojačanjem okoli 5,72 dobim točno +/-10V na izhodu.

Sedaj pa to preverit še v praksi Smile

L.P.
Primož

_________________
"The statement below is false."
"The statement above is true."
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
dragoon
Član
Član



Pridružen-a: Čet 03 Maj 2007 21:51
Prispevkov: 452
Aktiv.: 3.19
Kraj: Trojane

PrispevekObjavljeno: Sre Maj 09, 2018 8:02 pm    Naslov sporočila:   Odgovori s citatom

Aha,

UHU ima na izhodu H most. To enostavno napajaš z 10V in zgladiš s špulco in kondenzatorjem pa boš imel +-10V. Pa servo ima itak vgrajen filter in bo požrl tudi gol PWM signal iz uhu.


PS Lpg ima v ponudbi različne pretvornike signalov, skoraj sigurno ima tudi kaj zate. Pokliči matjaža, pa ti bo svetoval.

_________________
LP, Mitja
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
rplink3r
Član
Član



Pridružen-a: Tor 06 Feb 2007 20:02
Prispevkov: 209
Aktiv.: 1.45
Kraj: Levec

PrispevekObjavljeno: Čet Maj 10, 2018 11:02 am    Naslov sporočila:   Odgovori s citatom

Z H mostom referenciranim na maso ne moreš dobit -10V.

Sicer bom pa jaz uporabil samo mikrokrmilnik, ker ne rabim druge periferije razen tistih par osnovnih komponent opisanih v uporabniškem manualu na uradni strani.

L.P.
Primož

_________________
"The statement below is false."
"The statement above is true."
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
dragoon
Član
Član



Pridružen-a: Čet 03 Maj 2007 21:51
Prispevkov: 452
Aktiv.: 3.19
Kraj: Trojane

PrispevekObjavljeno: Pet Maj 11, 2018 6:37 am    Naslov sporočila:   Odgovori s citatom

servoti imajo ponavadi diferencialni vhod.
če te skrbi pa uhu napajaj ločeno pa bo.

_________________
LP, Mitja
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo MSN Messenger - naslov
