FTDI232 problem z CTS


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
zaz
Član
Član



Pridružen-a: Pon 06 Apr 2015 14:23
Prispevkov: 80
Aktiv.: 1.85
Kraj: Ljubljana

PrispevekObjavljeno: Sre Avg 01, 2018 9:12 pm    Naslov sporočila:  FTDI232 problem z CTS Odgovori s citatom

Pozdravljeni,

med STM32 mikrokrmilnikom in FTDI232 (USB to UART) želim vzspostaviti komunikacijo z dodatnim signalom CTS.

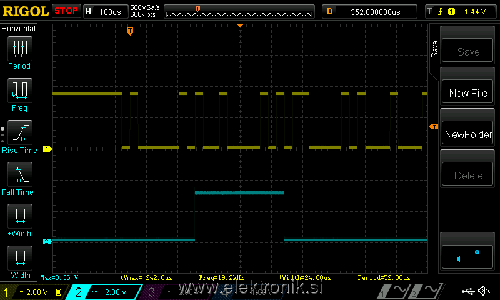

Pri komunikaciji prihaja do napak, ker FTDI232 ne reagira na CTS signal. Prilagam sliko.
Po mojem razumevanju, bi moral FTDI232 prekiniti oddajanje, pri skoku modrega signala iz 0 na 1 in nadaljevati oddajanje pri skoku iz 1 na 0.

Sem kaj spregledal v datasheetu? Ali FTDI232 ne deluje pravilno?



 Opis:
Rumeni signal je TX signal, modri signal je CTS, gledano s strani FT232.
 Velikost datoteke:  37.58 KB
 Pogledana:  2 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
S53DZ
Član
Član



Pridružen-a: Čet 28 Apr 2011 9:27
Prispevkov: 942
Aktiv.: 10.34
Kraj: Ljubljana

PrispevekObjavljeno: Čet Avg 02, 2018 7:56 am    Naslov sporočila:   Odgovori s citatom

Ko pogledam FT232 podatke, vidim naslednje:

1. CTS# je običajno invertiran vhod! Za neinvertiranega moraš tako programirati EEPROM.
2. Za vklop CTS/RTS handshake moraš programirati EEPROM

Citiram:
Note: The convention used throughout this document for active low signals is the signal name followed by#

These options can be configured in the internal EEPROM using the software utility FT_PROG, which can be downloaded from the FTDI Utilities (www.ftdichip.com).

http://www.ftdichip.com/Support/Knowledgebase/index.html?an232b_04flowctl.htm
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
mosqito
Član
Član



Pridružen-a: Čet 07 Apr 2016 23:22
Prispevkov: 691
Aktiv.: 22.35

PrispevekObjavljeno: Čet Avg 02, 2018 11:00 am    Naslov sporočila:   Odgovori s citatom

Naloži si FT_PROG in naredi tako, kot je opisano na povezavi.
_________________
Bzzzzzz
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
zaz
Član
Član



Pridružen-a: Pon 06 Apr 2015 14:23
Prispevkov: 80
Aktiv.: 1.85
Kraj: Ljubljana

PrispevekObjavljeno: Čet Avg 02, 2018 10:02 pm    Naslov sporočila:   Odgovori s citatom

FT_PROG program poznam.

Podatek o polariteti CTS signala pa mi je res ušel.

Hvala za pomoč.
Nazaj na vrh
