RF merilnik moči
Pojdi na stran 1, 2, 3, 4, 5, 6, 7, 8  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
s54jp
Član
Član



Pridružen-a: Pet 21 Nov 2008 16:57
Prispevkov: 841
Aktiv.: 6.38
Kraj: Velenje

PrispevekObjavljeno: Sob Jan 12, 2013 5:48 pm    Naslov sporočila:  RF merilnik moči Odgovori s citatom

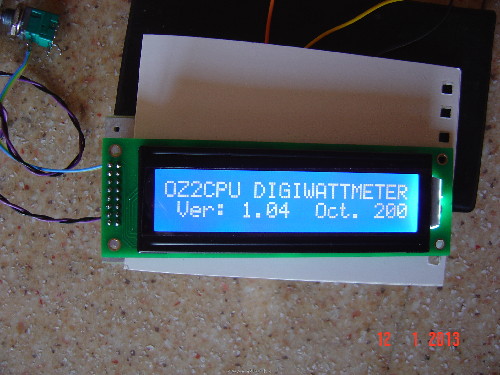

Raziskujem novo igračo: digitalni SWR-Wattmeter od enega do 500MHz.

Zaenkrat narejena samo "matična" plošča.



 Opis:
 Velikost datoteke:  1.86 MB
 Pogledana:  2 krat




 Opis:
 Velikost datoteke:  1.84 MB
 Pogledana:  2 krat



Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
rudiP
Član
Član



Pridružen-a: Tor 07 Avg 2007 15:30
Prispevkov: 1226
Aktiv.: 8.31
Kraj: KOPER

PrispevekObjavljeno: Ned Jan 13, 2013 9:17 am    Naslov sporočila:   Odgovori s citatom

s54jp je napisal/a:
Raziskujem novo igračo: digitalni SWR-Wattmeter od enega do 500MHz.

Zaenkrat narejena samo "matična" plošča.

Zanimiva zadeva. A lahko posreduješ še kaj podatkov ?

Hval.

_________________
Lep pozdrav iz Kopra Rudi
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
s54jp
Član
Član



Pridružen-a: Pet 21 Nov 2008 16:57
Prispevkov: 841
Aktiv.: 6.38
Kraj: Velenje

PrispevekObjavljeno: Ned Jan 13, 2013 9:53 am    Naslov sporočila:   Odgovori s citatom

Citiram:

Zanimiva zadeva. A lahko posreduješ še kaj podatkov ?

Hval.


Lahko, za kaj pa ne. Posebe ker je tukaj na forumu veliko radioamaterjev ki nimajo spodobnega Wattmetra in SWR-a.

Tisti ki pa to imamo so pa na kazalec ne na displej in bi nekaj drugačnega, novega, svetlečega - na displey.

http://www.webx.dk/oz2cpu/radios/miliwatt.htm

http://www.webx.dk/oz2cpu/radios/milliwatt-comp.htm

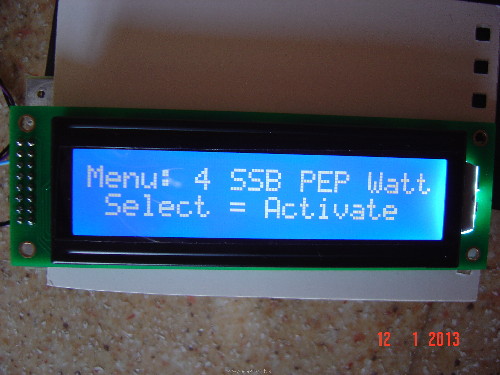

Zadeva je preverjena, delujoča, ima dvanajst menijev in še kar nekaj podmenijev.
Nekaj mojih slikic:

http://lea.hamradio.si/~s56twg/Wattmeter/

Čakam na čip AD8307 iz ebaya. Tiskanine so že narejene.



 Opis:
 Velikost datoteke:  1.8 MB
 Pogledana:  0 krat



Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
rudiP
Član
Član



Pridružen-a: Tor 07 Avg 2007 15:30
Prispevkov: 1226
Aktiv.: 8.31
Kraj: KOPER

PrispevekObjavljeno: Ned Jan 13, 2013 10:48 am    Naslov sporočila:   Odgovori s citatom

Ali imaš tudi gerberje za tiskanine ?
_________________
Lep pozdrav iz Kopra Rudi
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
s54jp
Član
Član



Pridružen-a: Pet 21 Nov 2008 16:57
Prispevkov: 841
Aktiv.: 6.38
Kraj: Velenje

PrispevekObjavljeno: Ned Jan 13, 2013 10:59 am    Naslov sporočila:   Odgovori s citatom

rudiP je napisal/a:

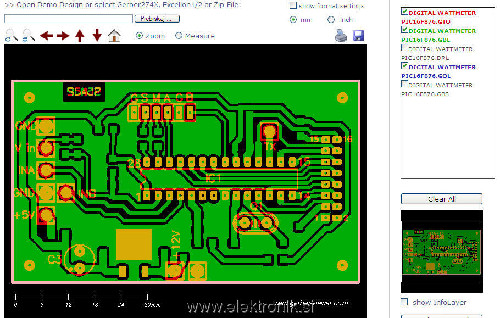

Ali imaš tudi gerberje za tiskanine ?


Imam - narisal sem ponovno vse od .sch .pcb...tiskanino sem pa že malo estetsko popravljal. Mogoče še kaj pride od popravkov...počakaj.

Nimam pa še vse skupaj sprobano v kompletu, kot sem napisal čakam na čipovje AD.

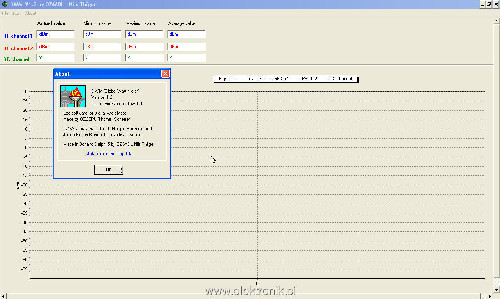

Sem pozabil napisati: ta pow-metter ima komunikacijo prek USB ali RS232 z računalnikom.

Če bo več rasprav na to temo, bo se treba seliti iz te rubrike da ne bomo v "prekršku".



 Opis:
 Velikost datoteke:  137.02 KB
 Pogledana:  62 krat



Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
mirkatmir
Član
Član



Pridružen-a: Pet 25 Jul 2003 9:14
Prispevkov: 1881
Aktiv.: 11.26
Kraj: Ribnica (JN75IR)

PrispevekObjavljeno: Ned Jan 13, 2013 2:01 pm    Naslov sporočila:   Odgovori s citatom

s54jp je napisal/a:
Če bo več rasprav na to temo, bo se treba seliti iz te rubrike ....".

Ti kar odpri novo temo ali pa prosi admine, da prestavijo. Stvar zanima tudi mene.

_________________
lp, Miran (Miro - S51SK)
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
satelitko
Član
Član



Pridružen-a: Pon 19 Apr 2004 13:27
Prispevkov: 1653
Aktiv.: 9.90
Kraj: Radovljica

PrispevekObjavljeno: Ned Jan 13, 2013 2:47 pm    Naslov sporočila:   Odgovori s citatom

Bi šli v skupinsko izdelavo?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
VolkD
Član
Član



Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14352
Aktiv.: 85.92
Kraj: Divača (Kačiče)

PrispevekObjavljeno: Ned Jan 13, 2013 3:37 pm    Naslov sporočila:   Odgovori s citatom

satelitko je napisal/a:
Bi šli v skupinsko izdelavo?

Ne, jaz ne grem v ničesar več, ker mi nihče ne pomaga nič.

_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo.


Nazadnje urejal/a VolkD Ned Jan 13, 2013 3:50 pm; skupaj popravljeno 1 krat
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
japek
Član
Član



Pridružen-a: Pon 23 Feb 2004 22:50
Prispevkov: 756
Aktiv.: 4.53
Kraj: Radenci

PrispevekObjavljeno: Ned Jan 13, 2013 3:42 pm    Naslov sporočila:   Odgovori s citatom

Jaz ta merilnik uporabljam že par let in sem res zadovoljen z njim. Uporabljam ga samostojno in z programom Polar Plot , poleg originalnega merilnega detektorja z AD8307 pa sem si izdelal še merilno glavo z AD8362 kateremu sem izhodno napetost moral prepoloviti, da je bil prikaz v dB pravilen, to je dovolj za relativno izvajanje meritev. V zvezi z tem sem takrat kontaktiral tudi avtorja projekta OZ2CPU pa me je odvrnil od namere, povedal mi je namreč urno postavko ki bi jo moral pokriti če želim, da spremeni software Think .
Mogoče se pa tu najde kdo, ki bi bil pripravljen spremeniti software, čipa imata različen napetostni nivo, AD8362 brez težav meri skoraj do 3 GHz, ima pa manjšo dinamično področje. Primerna čipa sta še AD8313 in pa AD8361 z linearno karakteristiko. Tudi z tema dvema imam izdelane merilne glave ki ju uporabljam v kombinaciji z
NWT500 . Žal je avtor projekta z novim letom ugasnil njegovo spletno stran, nekaj dokumentacije še imam, nisem pa siguren, če vse Brick wall .

_________________
73 de S55WT, Janko
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
borber
Član
Član



Pridružen-a: Pon 23 Maj 2005 8:40
Prispevkov: 3111
Aktiv.: 18.62
Kraj: LJUBLJANA

PrispevekObjavljeno: Ned Jan 13, 2013 4:42 pm    Naslov sporočila:   Odgovori s citatom

japek, zadnja verzija AD8361 gre do 3.8GHz. Tako, kot pri prvi je občutljivost precej odvistna od frekvence in me zanima, če si izvedel kakšne korekcije.
Čip sem tudi sam mislil predlagati, pa si me prehitel.

AD8361 sem uporabil v reflektometru, ki ga uporabljam skupaj s MV spektralcem in istočasno lahko gledam frekvenčni odziv in prilagoditev.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
s54jp
Član
Član



Pridružen-a: Pet 21 Nov 2008 16:57
Prispevkov: 841
Aktiv.: 6.38
Kraj: Velenje

PrispevekObjavljeno: Ned Jan 13, 2013 5:46 pm    Naslov sporočila:   Odgovori s citatom

VolkD je napisal/a:

Ne, jaz ne grem v ničesar več, ker mi nihče ne pomaga nič.


Ne tako govorit. "Zarečenega kruha..." ( saj poznaš ta star pregovor)
Ko bi le stanoval nekje med Novo Gorico in Divačo!

Ja moje tiskanine so narejene tako da se ih da izdelati v "domači delavnici" seveda enostransko.

Če bo skupinski nakup (izdelava) je to treba narediti dvostransko ker ploščica pride veliko manjša.

http://lea.hamradio.si/~s56twg/Wattmeter/Pcb/

Ploščice so 79x45mm večja in 35x25mm manjša za AD8307.
RS232 je velika 30x20mm.
Moji .pcb -ji so na raspolago če bo kdo delal sam. Priporočam da se malo počaka če bo treba kaj spremeniti.

Potem ih bom naložil v .pdf formatu tukaj.



 Opis:
 Velikost datoteke:  152.35 KB
 Pogledana:  36 krat



Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
S55EI
Član
Član



Pridružen-a: Pet 21 Maj 2010 12:47
Prispevkov: 569
Aktiv.: 5.01
Kraj: Postojna

PrispevekObjavljeno: Ned Jan 13, 2013 7:01 pm    Naslov sporočila:   Odgovori s citatom

@VolkD

Če gremo v skupinsko izdelavo, obljubim pomoč 3 do 4x od 14:03 do 23:22 med vikendom oziroma od 16:07 h do 22:15 med delavnikom.

_________________
Lep pozdrav, Marko
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
VolkD
Član
Član



Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14352
Aktiv.: 85.92
Kraj: Divača (Kačiče)

PrispevekObjavljeno: Ned Jan 13, 2013 7:09 pm    Naslov sporočila:   Odgovori s citatom

S55EI je napisal/a:
@VolkD

Če gremo v skupinsko izdelavo, obljubim pomoč 3 do 4x od 14:03 do 23:22 med vikendom oziroma od 16:07 h do 22:15 med delavnikom.

Sprejeto!

Spet sem se zaj**** !

_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo.
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
Jaka57
Moderator
Moderator



Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5126
Aktiv.: 30.69
Kraj: Grosuplje

PrispevekObjavljeno: Ned Jan 13, 2013 7:30 pm    Naslov sporočila:   Odgovori s citatom

S55EI je napisal/a:
@VolkD
Če gremo v skupinsko izdelavo, obljubim pomoč 3 do 4x od 14:03 do 23:22 med vikendom oziroma od 16:07 h do 22:15 med delavnikom.

Potem bosta samo dva delala Sad .
Dejansko pa bi se morali v društvu dogovoriti kako in kaj okoli skupinskih (društvenih) akcij.
Mogoče na podoben način, kot imajo to urejene nekatere lovske in ribiške družine za skupinske akcije npr. za čiščenje revirja ipd., ali se akcije udeležiš, lahko pa namesto tega plačaš določen znesek v blagajno družine.

_________________
Lp, Jaka
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
matjay
Član
Član



Pridružen-a: Pon 06 Dec 2004 22:07
Prispevkov: 454
Aktiv.: 2.72
Kraj: Ljubljana

PrispevekObjavljeno: Ned Jan 13, 2013 8:35 pm    Naslov sporočila:   Odgovori s citatom

Opisani power meter sem naredil pred cca 6 ali več leti. Tako daleč, da sem že pozabil kdaj.
Tiskanine je naredil Vojko Ostrožnik in Celja.
Zelo uporaben instrument in enostaven za izdelavo.
Veliko uspeha pri izdelavi.

LP
Matjaz
