Težave z displeyem
Pojdi na stran 1, 2  Naslednja

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Avtoelektrika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
barosa
Član
Član



Pridružen-a: Ned 18 Jul 2010 23:28
Prispevkov: 140
Aktiv.: 1.27
Kraj: Novo mesto

PrispevekObjavljeno: Ned Maj 05, 2019 12:39 pm    Naslov sporočila:  Težave z displeyem Odgovori s citatom

Pozdravljeni, potrebujem vašo pomoč

Pojavila se je težava na displeyu od avta kjer se prikazujejo podatki o klimi, radiiu, itd.
Pred časom sem opazil, da se pojavljajo motnje na displeyu katere so bile z vsakim dnevom bolj izrazite. Sedaj je prišlo do tega, da je postal neuporaben. Vem, da je najlažje zamenjati z rabljenem zaslonom vendar je tukaj potrebno še neko programiranje iz starega avtomobila in nato v novega katero bi znalo biti drago(astra H 2005).

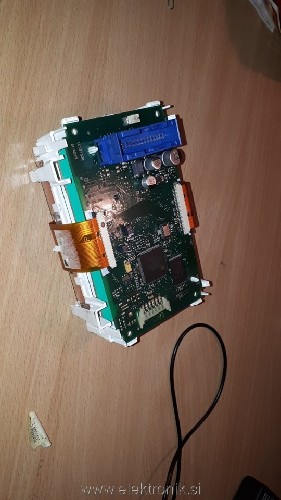

Zadevo sem razstavil in premeril vse flat kable, kateri so ok. Če zvijam glavno vezje se slika na zgornji polovici zaslona začne prikazovati. Nekdo mi je namignil, da se zna "odlotat" glavni čip na vezju in da zaradi tega potem heca zaslon. Žal pa jaz nimam orodja za spajkanje čipov na vezju.Ali morda mislite, da je težava v sami displayni ploščici? Zato se obračam na vas, če je kdo pripravljen pogledati to zadevo in odpraviti napako.

Sem iz Dolenjskega konca, vendar se tudi zapeljem kam če bo potrebno



59770376_10216525928372236_4918702822049972224_o (1).jpg
 Opis:

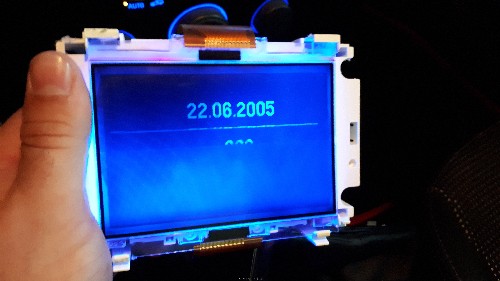

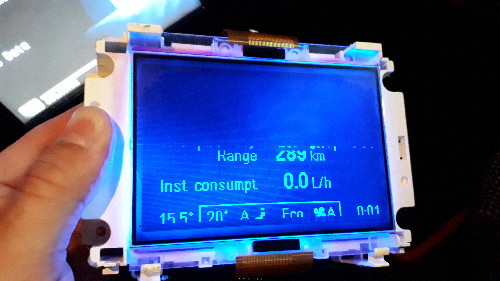

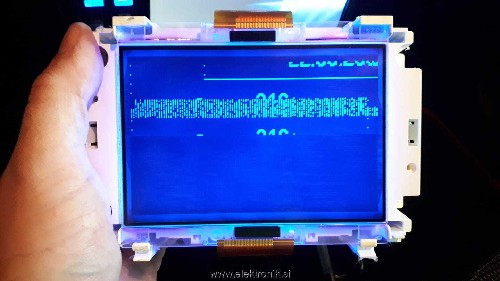

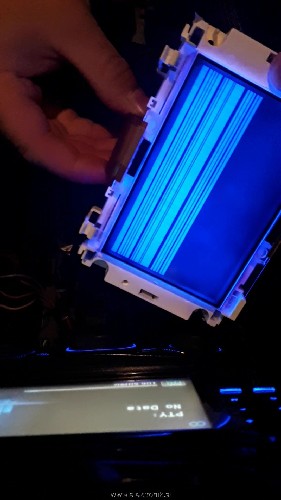

Okvarjen zaslon
 Velikost datoteke:  98.64 KB
 Pogledana:  2 krat

59770376_10216525928372236_4918702822049972224_o (1).jpg



 Opis:
 Velikost datoteke:  116.11 KB
 Pogledana:  7 krat




 Opis:

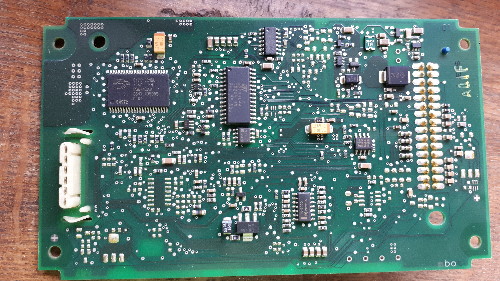

Vezje
 Velikost datoteke:  3.83 MB
 Pogledana:  11 krat




 Opis:

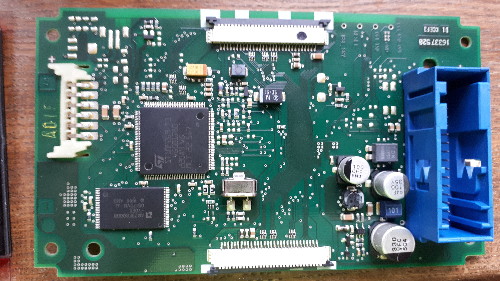

Vezje
 Velikost datoteke:  4.6 MB
 Pogledana:  6 krat




 Opis:

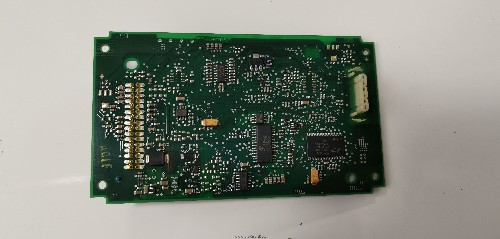

Displayna plosca
 Velikost datoteke:  4.03 MB
 Pogledana:  8 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
barosa
Član
Član



Pridružen-a: Ned 18 Jul 2010 23:28
Prispevkov: 140
Aktiv.: 1.27
Kraj: Novo mesto

PrispevekObjavljeno: Ned Maj 05, 2019 12:41 pm    Naslov sporočila:   Odgovori s citatom

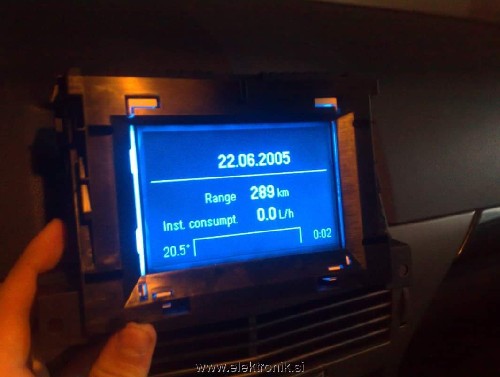

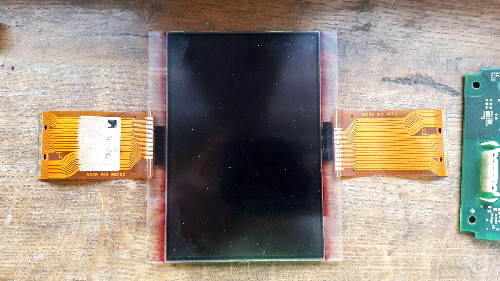

Tako je izgledalo pred okvaro


 Opis:
 Velikost datoteke:  38.42 KB
 Pogledana:  2 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
barosa
Član
Član



Pridružen-a: Ned 18 Jul 2010 23:28
Prispevkov: 140
Aktiv.: 1.27
Kraj: Novo mesto

PrispevekObjavljeno: Ned Maj 05, 2019 1:07 pm    Naslov sporočila:   Odgovori s citatom

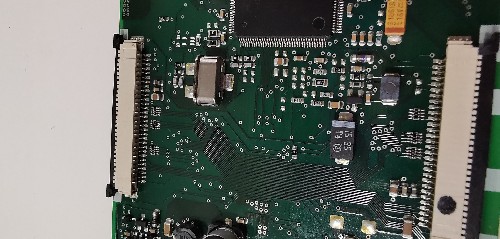

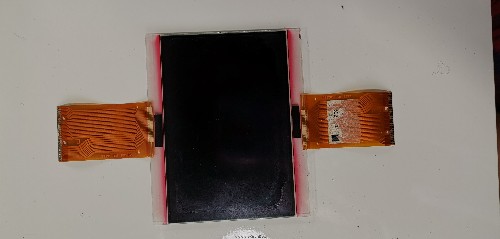

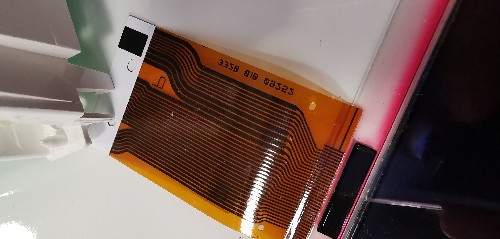

Sem pa skoraj preprican, da ni tezava na sami prikazovalni plosci, saj ima "ploscata" kabla z obeh strani enaka in ga lahko prikljucim tudi obrnjenega okoli. V prvem primeru deluje zgorna polovica prikazovalnika, obrnjen okoli pa prikazuje spodnjo polovico


 Opis:
 Velikost datoteke:  3.18 MB
 Pogledana:  1 krat




 Opis:
 Velikost datoteke:  2.63 MB
 Pogledana:  1 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Peter123
Član
Član



Pridružen-a: Tor 13 Jan 2009 15:34
Prispevkov: 1154
Aktiv.: 8.95
Kraj: Lj.

PrispevekObjavljeno: Ned Maj 05, 2019 2:18 pm    Naslov sporočila:   Odgovori s citatom

Precej verjetno je lahko napaka med steklom LCDja in folijskim kablom do kontrolne PCB.
Še en test: priklopljenega nežno pritiskaj na folijski kabel med LCDjem in PCBjem.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
barosa
Član
Član



Pridružen-a: Ned 18 Jul 2010 23:28
Prispevkov: 140
Aktiv.: 1.27
Kraj: Novo mesto

PrispevekObjavljeno: Ned Maj 05, 2019 3:15 pm    Naslov sporočila:   Odgovori s citatom

Peter123 je napisal/a:
Precej verjetno je lahko napaka med steklom LCDja in folijskim kablom do kontrolne PCB.
Še en test: priklopljenega nežno pritiskaj na folijski kabel med LCDjem in PCBjem.

Peter: Kje točno mislite to ? Oz. kaj je PCB ?

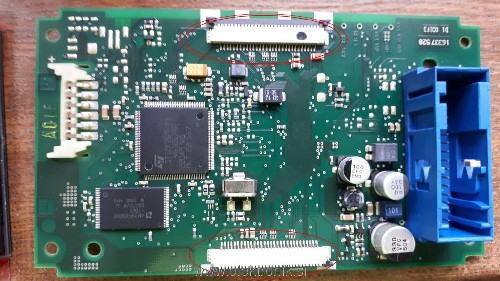

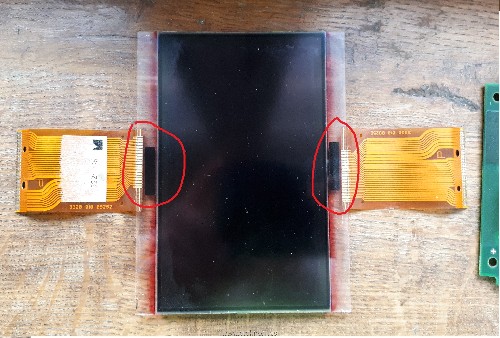

Predvidevam da mislite ta del obkrožen z rdečo



 Opis:
 Velikost datoteke:  978.28 KB
 Pogledana:  4 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
frenki
Moderator
Moderator



Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 5574
Aktiv.: 33.59
Kraj: Ljubljana (JN76GB)

PrispevekObjavljeno: Ned Maj 05, 2019 5:25 pm    Naslov sporočila:  Re: Težave z displeyem Odgovori s citatom

barosa je napisal/a:
... Če zvijam glavno vezje se slika na zgornji polovici zaslona začne prikazovati. Nekdo mi je namignil, da se zna "odlotat" glavni čip na vezju in da zaradi tega potem heca zaslon. ...

Glede na simptome je tole kar verjetna napaka. Po slikah sodeč z displayem ni nič narobe. Na tvojem koncu je kar nekaj forumašev, ki bi tole verjetno lahko uredili.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
Peter123
Član
Član



Pridružen-a: Tor 13 Jan 2009 15:34
Prispevkov: 1154
Aktiv.: 8.95
Kraj: Lj.

PrispevekObjavljeno: Ned Maj 05, 2019 5:34 pm    Naslov sporočila:   Odgovori s citatom

Od mesta kjer si ga označil z rdečo do konektorjev.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
frenki
Moderator
Moderator



Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 5574
Aktiv.: 33.59
Kraj: Ljubljana (JN76GB)

PrispevekObjavljeno: Ned Maj 05, 2019 5:39 pm    Naslov sporočila:   Odgovori s citatom

Peter123 je napisal/a:
Precej verjetno je lahko napaka med steklom LCDja in folijskim kablom do kontrolne PCB.

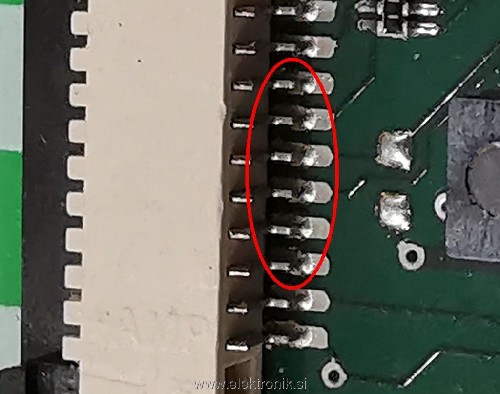

Peter glede na slike, ki jih je pripel (slika ob obrnjenih konektorjih) mi vse skupaj deluje, kot da so slabi loti na enem od konektorjev na PCB-ju. Think Vidi se bolj za eno figo, ker je slika tiskanine stresena, ampak jaz bi šel to pogledat ...



 Opis:
 Velikost datoteke:  120.28 KB
 Pogledana:  11 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
barosa
Član
Član



Pridružen-a: Ned 18 Jul 2010 23:28
Prispevkov: 140
Aktiv.: 1.27
Kraj: Novo mesto

PrispevekObjavljeno: Ned Maj 05, 2019 5:59 pm    Naslov sporočila:   Odgovori s citatom

Peter123 je napisal/a:
Precej verjetno je lahko napaka med steklom LCDja in folijskim kablom do kontrolne PCB.
Še en test: priklopljenega nežno pritiskaj na folijski kabel med LCDjem in PCBjem.

Kabel sem izmeril z multimetorm (piskač) in so vse povezave OK, tudi pritiskal, vlekel... sem ga že, pa ne vpliva na delovanje.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
barosa
Član
Član



Pridružen-a: Ned 18 Jul 2010 23:28
Prispevkov: 140
Aktiv.: 1.27
Kraj: Novo mesto

PrispevekObjavljeno: Ned Maj 05, 2019 6:01 pm    Naslov sporočila:   Odgovori s citatom

frenki je napisal/a:
Peter123 je napisal/a:
Precej verjetno je lahko napaka med steklom LCDja in folijskim kablom do kontrolne PCB.

Peter glede na slike, ki jih je pripel (slika ob obrnjenih konektorjih) mi vse skupaj deluje, kot da so slabi loti na enem od konektorjev na PCB-ju. Think Vidi se bolj za eno figo, ker je slika tiskanine stresena, ampak jaz bi šel to pogledat ...

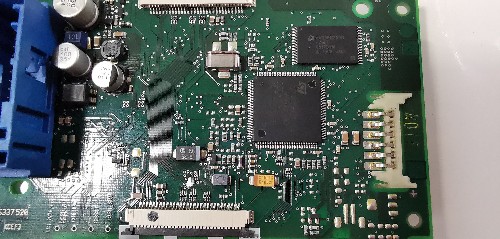

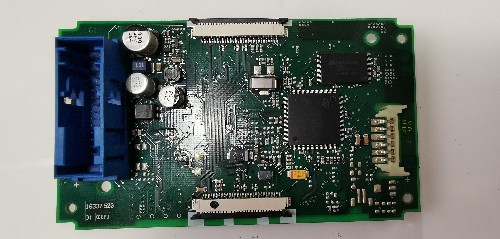

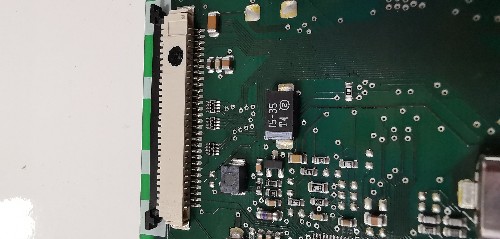

Sem naredil malo boljše slike, upam da se bo sedaj bolje videlo



 Opis:
 Velikost datoteke:  3.27 MB
 Pogledana:  8 krat




 Opis:
 Velikost datoteke:  1.42 MB
 Pogledana:  5 krat




 Opis:
 Velikost datoteke:  998.76 KB
 Pogledana:  4 krat




 Opis:
 Velikost datoteke:  1.23 MB
 Pogledana:  5 krat




 Opis:
 Velikost datoteke:  2.3 MB
 Pogledana:  7 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
barosa
Član
Član



Pridružen-a: Ned 18 Jul 2010 23:28
Prispevkov: 140
Aktiv.: 1.27
Kraj: Novo mesto

PrispevekObjavljeno: Ned Maj 05, 2019 6:02 pm    Naslov sporočila:   Odgovori s citatom

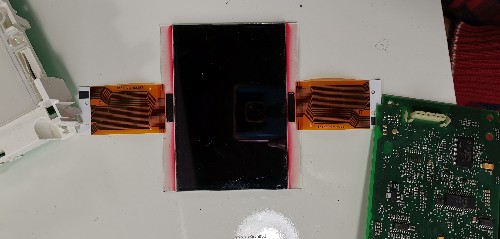

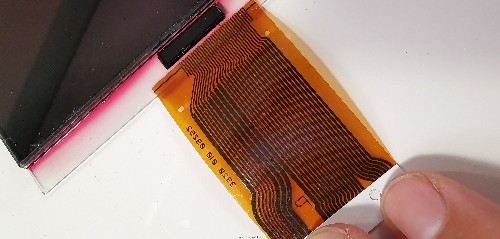

Še slike


 Opis:
 Velikost datoteke:  2.78 MB
 Pogledana:  3 krat




 Opis:
 Velikost datoteke:  3.49 MB
 Pogledana:  3 krat




 Opis:
 Velikost datoteke:  2.24 MB
 Pogledana:  1 krat




 Opis:
 Velikost datoteke:  2.54 MB
 Pogledana:  1 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
frenki
Moderator
Moderator



Pridružen-a: Ned 23 Feb 2003 21:26
Prispevkov: 5574
Aktiv.: 33.59
Kraj: Ljubljana (JN76GB)

PrispevekObjavljeno: Ned Maj 05, 2019 6:14 pm    Naslov sporočila:   Odgovori s citatom

Laho, da je tak kot ... ampak ... Think


 Opis:
 Velikost datoteke:  80.17 KB
 Pogledana:  23 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo Obišči avtorjevo spletno stran
barosa
Član
Član



Pridružen-a: Ned 18 Jul 2010 23:28
Prispevkov: 140
Aktiv.: 1.27
Kraj: Novo mesto

PrispevekObjavljeno: Ned Maj 05, 2019 7:16 pm    Naslov sporočila:   Odgovori s citatom

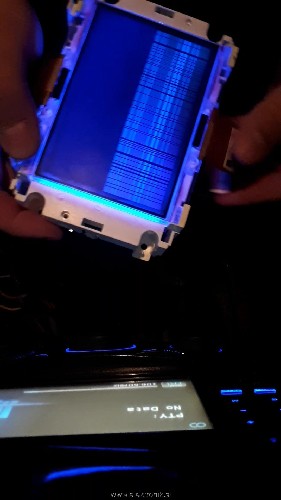

Sem premeril vse povezave, in izgleda vse OK Confused

Če na živo izklapljam in vklapljam folijska kabla v konektor obedve strani žmigata, kar bi načeloma pomenilo, da prikazovalnik deluje. Ali se motim ?



 Opis:
 Velikost datoteke:  133.28 KB
 Pogledana:  1 krat




 Opis:
 Velikost datoteke:  114.79 KB
 Pogledana:  1 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
polkic
Član
Član



Pridružen-a: Pon 04 Dec 2017 20:27
Prispevkov: 56
Aktiv.: 2.70

PrispevekObjavljeno: Ned Maj 05, 2019 7:35 pm    Naslov sporočila:   Odgovori s citatom

Pozdravljen,

meritve z merilnikom so lahko kdaj dvorezni meč, med tem ko miriš in pritisneš na pin naredi stik in deluje in tako misliš, da je povezava OK, drugače se pa lahko za tem skriva slab stik in hladni lot.

Lep pozdrav.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Jaka57
Moderator
Moderator



Pridružen-a: Ned 12 Dec 2004 21:47
Prispevkov: 5116
Aktiv.: 30.83
Kraj: Grosuplje

PrispevekObjavljeno: Ned Maj 05, 2019 8:53 pm    Naslov sporočila:   Odgovori s citatom

Kaj pa same povezave na LCDju, ali imajo stik, tak, kot mora biti?
Pri nekaterih Blaupunktovih avtoradijih je bil feler, ker so te povezave lepljene, da so ščasoma izgubile stik.

_________________
Lp, Jaka
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
