Popravilo in umeranje avto radia Blaupunkt Hidesheim


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Stari radijski sprejemniki
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
pRimo87
Član
Član



Pridružen-a: Tor 11 Feb 2014 14:57
Prispevkov: 31
Aktiv.: 0.45
Kraj: Celje

PrispevekObjavljeno: Sre Avg 07, 2019 2:50 pm    Naslov sporočila:  Popravilo in umeranje avto radia Blaupunkt Hidesheim Odgovori s citatom

Lep pozdrav vsem

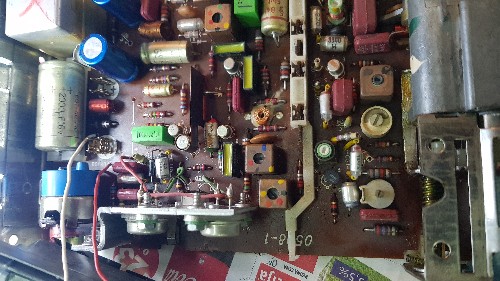

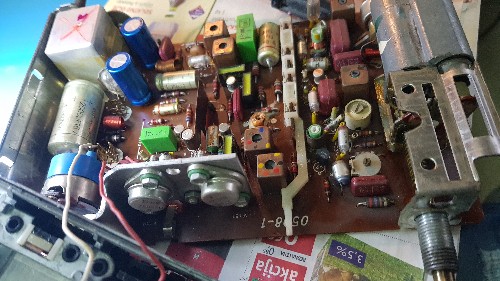

V dar sem dobil precej lepo ohranjen Blaupunkt AM sprejemnik, mislim da je letnik 68.

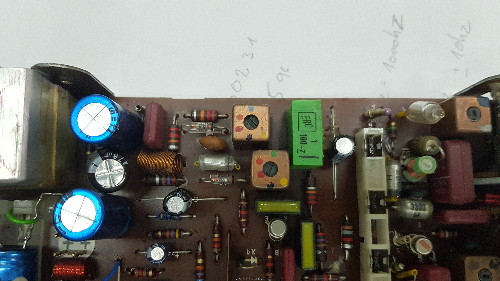

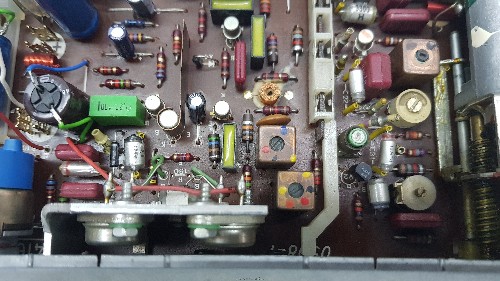

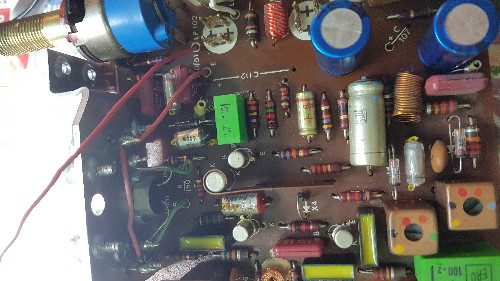

Zamenjal sem vse elektrolitske kondenzatorje, izhodnja stopnja dela ok.
Najbolj bi potreboval pomoč pri umerjanju sprejemnika.
Na voljo imam digitalni osciloskop, rf generator in upam da bo zadostovalo ker nimam
dostopa do spektralnega analizatorja.

Pogledal kar nekaj youtube videov na to temo vendar mi se vedno ni tocno jasno,kako
moram povezati rf generator in osciloscop da bom dobil IF 455kHz na zaslon osciloskopa.
Bom pa zvecer prilozil še shemo sprejmnika ter originalna navodila za umerjanje.



 Opis:
 Velikost datoteke:  3.14 MB
 Pogledana:  2 krat




 Opis:
 Velikost datoteke:  3.01 MB
 Pogledana:  1 krat




 Opis:
 Velikost datoteke:  2.88 MB
 Pogledana:  0 krat




 Opis:
 Velikost datoteke:  3.1 MB
 Pogledana:  2 krat




 Opis:
 Velikost datoteke:  3.11 MB
 Pogledana:  0 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
pRimo87
Član
Član



Pridružen-a: Tor 11 Feb 2014 14:57
Prispevkov: 31
Aktiv.: 0.45
Kraj: Celje

PrispevekObjavljeno: Čet Avg 08, 2019 7:28 am    Naslov sporočila:  Re: Popravilo in umeranje avto radia Blaupunkt Hidesheim Odgovori s citatom

pRimo87 je napisal/a:

Bom pa zvecer prilozil še shemo sprejmnika ter originalna navodila za umerjanje.



 Opis:

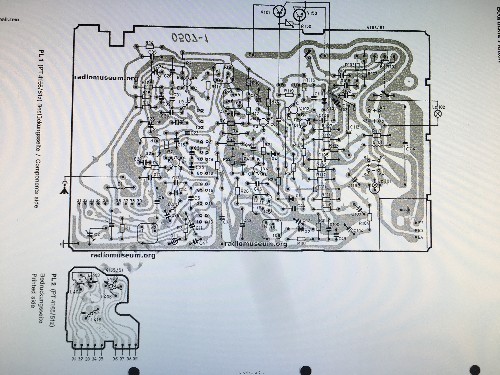

postavitev elementov na vezju
 Velikost datoteke:  2.83 MB
 Pogledana:  4 krat




 Opis:

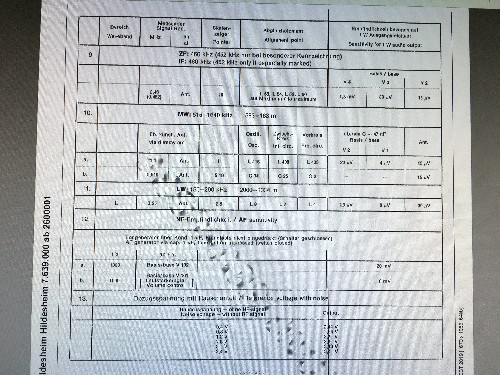

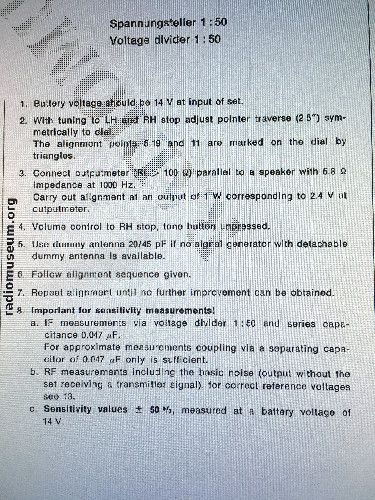

navodila za umerjanje 02
 Velikost datoteke:  4.88 MB
 Pogledana:  2 krat




 Opis:

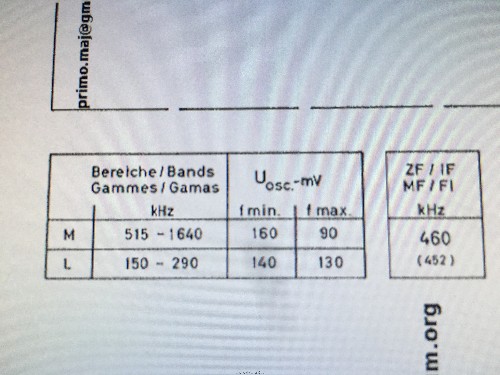

IF in frekvenca srednjega in dolgega vala
 Velikost datoteke:  2.4 MB
 Pogledana:  0 krat




 Opis:

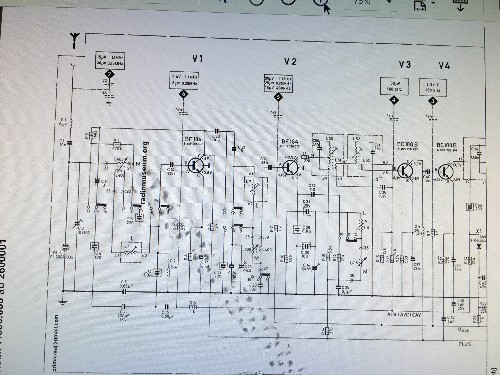

shema sprejemnika 01
 Velikost datoteke:  3.39 MB
 Pogledana:  3 krat




 Opis:
navodila za umerjanje 00
 Velikost datoteke:  4.62 MB
 Pogledana:  0 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
pRimo87
Član
Član



Pridružen-a: Tor 11 Feb 2014 14:57
Prispevkov: 31
Aktiv.: 0.45
Kraj: Celje

PrispevekObjavljeno: Čet Avg 08, 2019 7:58 am    Naslov sporočila:  še preostale slike Odgovori s citatom

ki niso šle v prejšnji prispevek.


 Opis:
 Velikost datoteke:  4.64 MB
 Pogledana:  1 krat




 Opis:

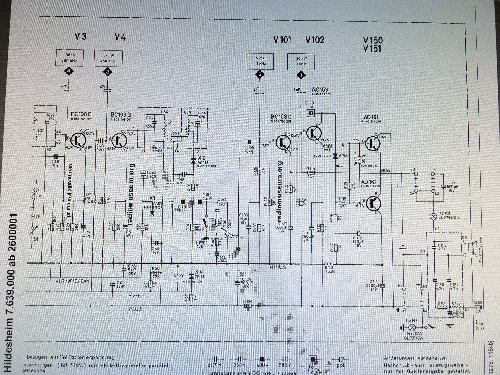

shema sprejemnika 02
 Velikost datoteke:  4.54 MB
 Pogledana:  7 krat




 Opis:

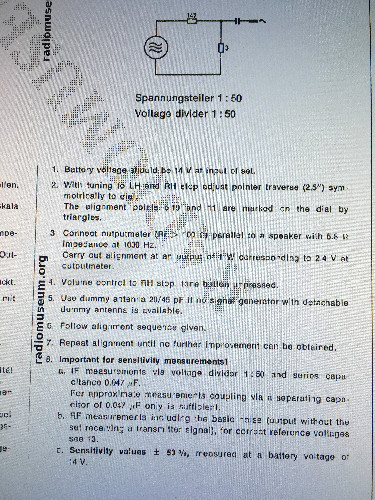

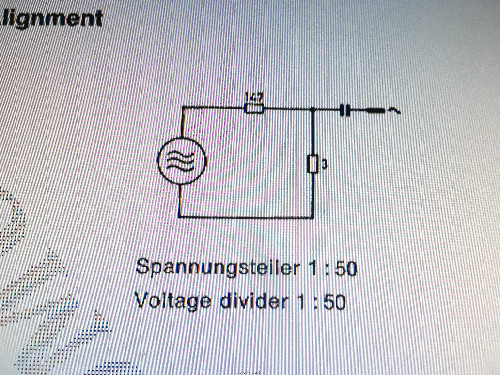

delilnik napetosti
 Velikost datoteke:  4.58 MB
 Pogledana:  0 krat




 Opis:

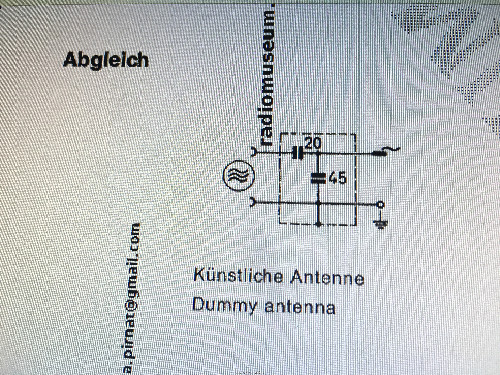

dummy antena
 Velikost datoteke:  4.67 MB
 Pogledana:  0 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Ivor
Član
Član



Pridružen-a: Pet 15 Feb 2008 19:49
Prispevkov: 182
Aktiv.: 1.28
Kraj: Koper

PrispevekObjavljeno: Čet Avg 08, 2019 8:26 am    Naslov sporočila:   Odgovori s citatom

Ali si prepričan, da sprejemnik rabi uglaševanje (umerjanje)?
_________________
Mirno spim na lovorikah že 11 let.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
pRimo87
Član
Član



Pridružen-a: Tor 11 Feb 2014 14:57
Prispevkov: 31
Aktiv.: 0.45
Kraj: Celje

PrispevekObjavljeno: Čet Avg 08, 2019 4:07 pm    Naslov sporočila:   Odgovori s citatom

Ivor je napisal/a:
Ali si prepričan, da sprejemnik rabi uglaševanje (umerjanje)?


Dobro vprašanje.
Priklopil sem ga na tisto loop anteno, od starega stolpa in sem slišal samo statiko.

Imam pa vprašanje glede loop antene.
Na koncu te antene imamo dve žice in eno sem priklopil na sredinski konektor antene, drugo žico pa na oklop tega konektorja oz. na maso. Je tako pravilno?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Energetik-m
Član
Član



Pridružen-a: Pon 07 Dec 2009 19:16
Prispevkov: 1018
Aktiv.: 8.48
Kraj: Zagorje

PrispevekObjavljeno: Čet Avg 08, 2019 8:34 pm    Naslov sporočila:   Odgovori s citatom

Da ni tista antena za UKV področje, torej 100MHz, vtakni v antenski konektor 10m dolgo žico, lahko 0,5mm2, drugi konec pa vrzi skozi okno, naj visi navzdol.
_________________
lp
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
pRimo87
Član
Član



Pridružen-a: Tor 11 Feb 2014 14:57
Prispevkov: 31
Aktiv.: 0.45
Kraj: Celje

PrispevekObjavljeno: Tor Avg 13, 2019 7:57 am    Naslov sporočila:   Odgovori s citatom

Energetik-m je napisal/a:
Da ni tista antena za UKV področje, torej 100MHz, vtakni v antenski konektor 10m dolgo žico, lahko 0,5mm2, drugi konec pa vrzi skozi okno, naj visi navzdol.

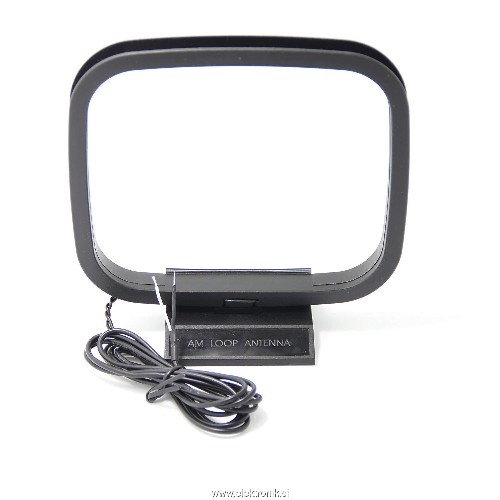

Mislim, da ni za fm področje takole izgleda.


Bom pa še poizkusil z žico, da vidim če bo kaj bolje.



 Opis:
 Velikost datoteke:  87.81 KB
 Pogledana:  1 krat
