Napajalnik Iskra NI-01


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Napajalniki, polnilci in baterije
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
arksi
Član
Član



Pridružen-a: Sre 03 Sep 2008 10:19
Prispevkov: 583
Aktiv.: 4.31
Kraj: Dolenjska

PrispevekObjavljeno: Pet Avg 09, 2019 6:55 am    Naslov sporočila:  Napajalnik Iskra NI-01 Odgovori s citatom

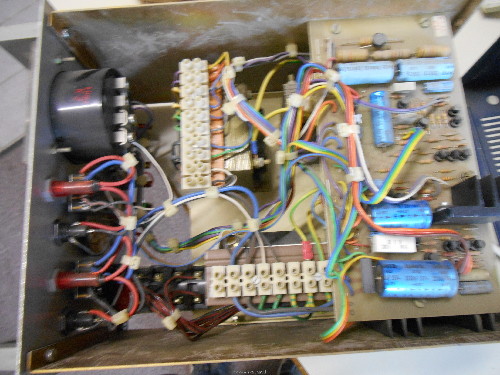

Za napajalnik Iskra NI-01 iščem shemo za tiskano vezje. Skuril se je en upor, pa bi rad napajalnik poservisiral. Čudi me, da ni popolnoma nič na spletu za omenjen napajalnik, ali pa jaz ne najdem.

Če ima kdo shemo, ali kakšno dodatno informacijo, se priporočam.



 Opis:
 Velikost datoteke:  2.1 MB
 Pogledana:  20 krat




 Opis:
 Velikost datoteke:  2.18 MB
 Pogledana:  20 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1205
Aktiv.: 14.35
Kraj: Medvode - med vodami

PrispevekObjavljeno: Pet Avg 09, 2019 1:48 pm    Naslov sporočila:   Odgovori s citatom

Je napajalnik ali (stabilizirani) usmernik?
Daj še kako ostro sliko čelne strani in plate z elementi.
Vgradni/panelni inštrument (rdeč napis "klima K2") nakazuje, da je to kombinirani V/A-meter (dvojna skala).

_________________
Največji čar - električar
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
arksi
Član
Član



Pridružen-a: Sre 03 Sep 2008 10:19
Prispevkov: 583
Aktiv.: 4.31
Kraj: Dolenjska

PrispevekObjavljeno: Tor Avg 13, 2019 10:59 am    Naslov sporočila:   Odgovori s citatom

Neke vrste stabiliziran usmernik. Sem dodal nekaj novih slik. Na vezju se vidi, da se je skuril en upor (tam med gretz mostičkom in svetlo modrim kondenzatorjem). Uporabljal sem napajanje od 0V-500V. Verjetno je povleklo preveč toka in se je skuril upor in sedaj ne vem njegove vrednosti.
Čudi me, da ni vgrajene kakšne zaščite proti obremenitvi.?



 Opis:
 Velikost datoteke:  2.12 MB
 Pogledana:  9 krat




 Opis:
 Velikost datoteke:  2.12 MB
 Pogledana:  1 krat




 Opis:
 Velikost datoteke:  2.17 MB
 Pogledana:  26 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1205
Aktiv.: 14.35
Kraj: Medvode - med vodami

PrispevekObjavljeno: Sre Avg 14, 2019 7:00 pm    Naslov sporočila:   Odgovori s citatom

Navadno odnese nizke vrednosti uporov. Ni pa pravilo.

Poizkusi kontaktirati uporabnika @mitchW (dve leti nazaj je imel problem na sosednjem 0-60V izvoru), če ima še možnost pokukati v notranjost in narediti ostro fotko elementov iz katere bodo razvidne vrednosti elementov.

_________________
Največji čar - električar
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
arksi
Član
Član



Pridružen-a: Sre 03 Sep 2008 10:19
Prispevkov: 583
Aktiv.: 4.31
Kraj: Dolenjska

PrispevekObjavljeno: Ned Avg 18, 2019 9:22 am    Naslov sporočila:   Odgovori s citatom

DusanK je napisal/a:
Navadno odnese nizke vrednosti uporov. Ni pa pravilo.

Poizkusi kontaktirati uporabnika @mitchW (dve leti nazaj je imel problem na sosednjem 0-60V izvoru), če ima še možnost pokukati v notranjost in narediti ostro fotko elementov iz katere bodo razvidne vrednosti elementov.


Dušan kapo dol Wink. Si pa mojster v iskanju. V google sev vtipkaval vse možne variante za napajalnik, ampak nisem dobil ničesar uporabnega......

Bom kontaktiral uporabnika mitchW, mogoče mi bo lahko pomagal sk kakšno informacijo oz. sliko.

Hvala Dušan.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mitchW
Član
Član



Pridružen-a: Ned 20 Jul 2014 20:58
Prispevkov: 324
Aktiv.: 5.09
Kraj: Celje

PrispevekObjavljeno: Tor Avg 27, 2019 2:57 am    Naslov sporočila:   Odgovori s citatom

Sem poiskal, sem takrat naredil legendo aktivnih elementov kar na na sliko z MS Paint.

Tvoj upor je zelena, modra, črna, zlata. Torej 56 ohmov.



Imam pa še jaz vprašanje: pri meni je bil skurjen upor nad svetlomodrim 22uF 350V kondenzatorjem, pa če se ne motim je bil notri 100 ohmov.

Ne spomnim se točno, kaj sem vstavil nazadnje, ampak deluje. Bi pa vseeno prosil, če mi poslikaš tisti del od blizu, da vidim, če sem dal pravo vrednost.


EDIT: Vidim, da vezje ni čisto identično tvojemu, na 0-60V delu vidim neke vrste IC, EL741C, pa tudi nekaj uporov je drugačnih.



2017-09-20 00.40.34 - Kopija.jpg
 Opis:
Oznake večine elementov, aktivnih.
 Velikost datoteke:  1.86 MB
 Pogledana:  21 krat

2017-09-20 00.40.34 - Kopija.jpg



2017-09-20 00.40.02.jpg
 Opis:
Odsek od blizu.
 Velikost datoteke:  1.7 MB
 Pogledana:  8 krat

2017-09-20 00.40.02.jpg


Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
arksi
Član
Član



Pridružen-a: Sre 03 Sep 2008 10:19
Prispevkov: 583
Aktiv.: 4.31
Kraj: Dolenjska

PrispevekObjavljeno: Čet Avg 29, 2019 2:43 pm    Naslov sporočila:   Odgovori s citatom

Hvala za vse pripete slike. Zelo dobro si tole označil. Mi bo v pomoč Smile.

mitchW je napisal/a:
EDIT: Vidim, da vezje ni čisto identično tvojemu, na 0-60V delu vidim neke vrste IC, EL741C, pa tudi nekaj uporov je drugačnih.


Pa res je vezje malo drugačno, me čudi, da je enak proizvoe vezje pa malo dugačno.

Če boš še kaj potreboval lahko poslikam.....

LP
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
DusanK
Član
Član



Pridružen-a: Pon 19 Nov 2012 23:46
Prispevkov: 1205
Aktiv.: 14.35
Kraj: Medvode - med vodami

PrispevekObjavljeno: Čet Avg 29, 2019 4:06 pm    Naslov sporočila:   Odgovori s citatom

Lahko je ena plata že verzija 1.1. Smile
Če bi videl spodnjo stran vezja se naredi načrt in bi bila bolj jasna vloga 100R upora in vseh desno v vodoravni vrsti naprej, 2 x 270K Ohm, zadnji R2 pa je mogoče tak kot R1 ?
Lahko gre za neko simetrično razporeditev teh uporov v + in - veji za graetzom.
Nizke vrednosti upora (npr. R1) v + veji za graetzom deluje kot neke vrste ntc/varovalka, višje vrednosti upora (270K) pa kot praznenje kondenzatorja po izklopu naprave, če je seveda vezan paralelno Elko kondenzatorju 22uF/350V.



 Opis:
 Velikost datoteke:  1.31 MB
 Pogledana:  3 krat




_________________
Največji čar - električar
Nazaj na vrh
