Enofazni motor z diodami v priključni dozi


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Energetika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
MarkoM
Član
Član



Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2716
Aktiv.: 17.12
Kraj: Lovrenc na P.

PrispevekObjavljeno: Tor Sep 03, 2019 10:51 am    Naslov sporočila:  Enofazni motor z diodami v priključni dozi Odgovori s citatom

Enofazni motor z diodami v priključni dozi motorja meče ven FID. Kakšno funkcijo imajo diode? Priznam, da še nisem videl diod na tiskanini v priključni dozi motorja. Lahko mogoče kdo malo osvetli delovanje takšne vezave? Kakšna shema bi tudi bila dobrodošla.
Več pa v pripetih slikah.

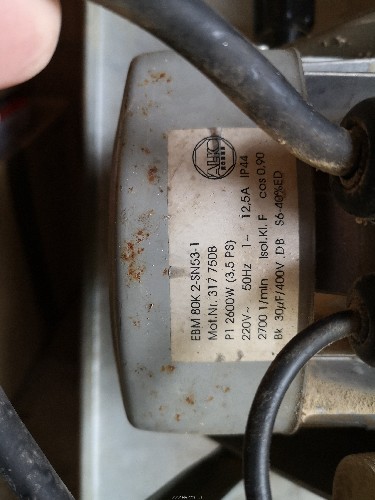

IMG_20190903_072931 (1).jpg
 Opis:
 Velikost datoteke:  2.36 MB
 Pogledana:  10 krat

IMG_20190903_072931 (1).jpg

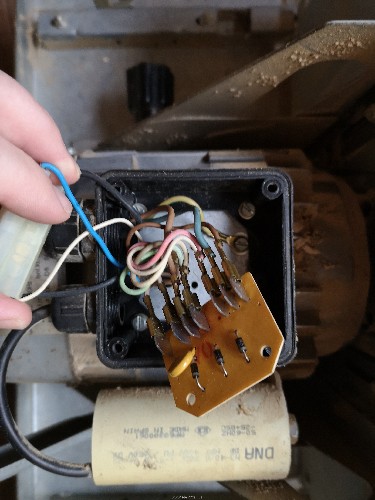

IMG_20190903_072944 (1).jpg
 Opis:
 Velikost datoteke:  2.35 MB
 Pogledana:  10 krat

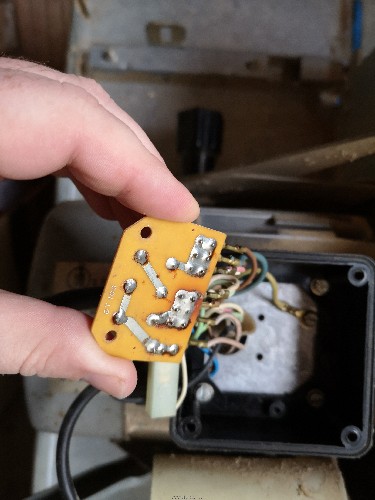

IMG_20190903_072944 (1).jpg



 Opis:
 Velikost datoteke:  2.22 MB
 Pogledana:  2 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Silvo
Moderator
Moderator



Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 13575
Aktiv.: 81.23
Kraj: Koroška-okolica Dravograda

PrispevekObjavljeno: Tor Sep 03, 2019 11:42 am    Naslov sporočila:   Odgovori s citatom

A je na motorju zavora?
_________________
lp
Silvo
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MarkoM
Član
Član



Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2716
Aktiv.: 17.12
Kraj: Lovrenc na P.

PrispevekObjavljeno: Tor Sep 03, 2019 1:42 pm    Naslov sporočila:   Odgovori s citatom

To je od krožne žage (cirkular). Je od žlahtnika. Sem tudi sam pomislil na zavoro ob ustavljanju. Žlahtnik pravi, da nima zavore. Je od kakšnega mehkega zagona?
Zvečer bom poskusil malo skicirati kako je priklopljeno in pomeriti upornosti med žicami.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Silvo
Moderator
Moderator



Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 13575
Aktiv.: 81.23
Kraj: Koroška-okolica Dravograda

PrispevekObjavljeno: Tor Sep 03, 2019 7:20 pm    Naslov sporočila:   Odgovori s citatom

Pa zadeva ob izklopu slučano ne zavira? Imam trofazen namenski cirkular za rezanje drv. Motor ima elektro zavoro. Točno kako je narejen ne vem, ker ga še nisem razkopaval. Zaviranje se sliši podobno kot zavirajo zavore frenostat Elektronika ob zahtevi za ustavitev spusti na dve fazi pulzujočo enosmerno napetost. Tukaj bi lahko šlo za kaj podobnega.
_________________
lp
Silvo
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MarkoM
Član
Član



Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2716
Aktiv.: 17.12
Kraj: Lovrenc na P.

PrispevekObjavljeno: Sre Sep 04, 2019 9:52 am    Naslov sporočila:   Odgovori s citatom

Verjetno je res zavora, ker gresta dve žici v motor in na njih je cca. 100 Vdc. Ampak zavora ne deluje zato sem bil zmeden. Motor normalno dela, zavora pa če je priključena ali ne, se motor isto dolgo ustavlja.
Verjetno je težava metanja FID-a nekje na žlahtnikovi inštalaciji.

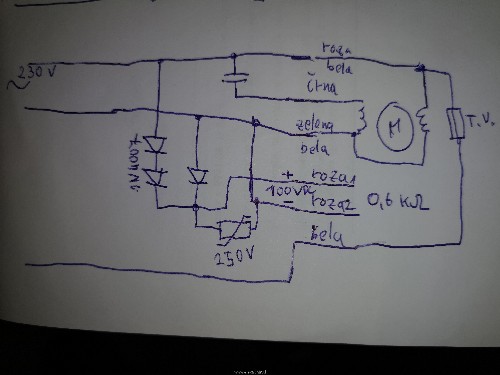

V prilogi je še prerisana vezava tega motorja. Na levi strani manjka vezava na kontaktor.



 Opis:
 Velikost datoteke:  1.57 MB
 Pogledana:  4 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Silvo
Moderator
Moderator



Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 13575
Aktiv.: 81.23
Kraj: Koroška-okolica Dravograda

PrispevekObjavljeno: Sre Sep 04, 2019 11:21 am    Naslov sporočila:   Odgovori s citatom

Zelo verjetno so tiste diode za zaviranje. A je na stroju za vklop kako podobno stiklo s povezave? Nekatera stikala imajo priklop za zaviranje.
_________________
lp
Silvo
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MarkoM
Član
Član



Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2716
Aktiv.: 17.12
Kraj: Lovrenc na P.

PrispevekObjavljeno: Sre Sep 04, 2019 11:59 am    Naslov sporočila:   Odgovori s citatom

Ja, podobno stikalo je vgrajeno. Ima pa 4 žice do motorja. Ozemljitev, faza, ničla in pa termična zaščita (predvidevam, da je termična zaščita, če jo prekinem, motor ne štarta).
Kaj drugega na stikalu ni videti.
Na kak način naj bi zavora delovala? Zavira, ko je napetost prisotna ali obratno?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Silvo
Moderator
Moderator



Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 13575
Aktiv.: 81.23
Kraj: Koroška-okolica Dravograda

PrispevekObjavljeno: Sre Sep 04, 2019 2:13 pm    Naslov sporočila:   Odgovori s citatom

A tisti dve roza žici gresta v motor?
Načeloma bi zaviralo če bi na tiste žice pritisnil inzmenično napetost.
Če gresta v motor potem je tam gor očino neka mehanska zavora. Da vidiš boš moral razkopat motor. Če se ga boš lotil bodi pazljiv pri razstavljanju, da česa ne polomiš, ker obstaja verjetnost da je kaka centrifugalna sklopka montirana na rotor.

_________________
lp
Silvo
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
cici
Član
Član



Pridružen-a: Ned 14 Dec 2003 7:42
Prispevkov: 454
Aktiv.: 2.72
Kraj: Trbovlje

PrispevekObjavljeno: Sre Sep 04, 2019 7:07 pm    Naslov sporočila:   Odgovori s citatom

MarkoM je napisal/a:
Zavira, ko je napetost prisotna ali obratno?
Obratno
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MarkoM
Član
Član



Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2716
Aktiv.: 17.12
Kraj: Lovrenc na P.

PrispevekObjavljeno: Čet Sep 05, 2019 9:49 am    Naslov sporočila:   Odgovori s citatom

Tisti dve roza žici gresta v motor, med njima je cca. 0,6 k Omega
Razdiral ne bom, ker motor normalno deluje, zavora pa ni pomembna. Čudno edino je, da ne dela zavora in tudi lastnik pravi, da se ne spomni, da bi stvar imela zavoro. Mogoče je že dolgo nazaj crknila.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
baresi
Član
Član



Pridružen-a: Tor 28 Jun 2005 19:14
Prispevkov: 343
Aktiv.: 2.05
Kraj: Maribor

PrispevekObjavljeno: Čet Sep 05, 2019 2:30 pm    Naslov sporočila:   Odgovori s citatom

Vprašanje je, če je prvi lastnik tega motorja.
_________________
lp
baresi
