Kateri čip bi to lahko bil


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Komponente in podsklopi
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
Iztok_Š
Član
Član



Pridružen-a: Sre 13 Apr 2016 10:06
Prispevkov: 221
Aktiv.: 4.57
Kraj: Ljubljana, Trzin

PrispevekObjavljeno: Čet Mar 26, 2020 8:34 pm    Naslov sporočila:  Kateri čip bi to lahko bil Odgovori s citatom

Pozdravljeni
V EV Smartu mi je crknil brez razloga CAN med Easystart modulom (z daljincem in tipko za ročni vklop z ledico) in grelnikom Eberspacher Hydronic II D4S.

Predvidevam, da komunikacija poteka po eni žici in masi. Na EasyStart modulu je 8pinski čip z naslednjimi oznakami A21/2 01 06 D429.

pin1 > verjetno na UART
pin2 > I/O na MCU
pin3 > pulup 10k na Vcc
pin4 > verjetno na UART
pin5 > GND (Vss)
pin6 > CAN
pin7 > Vdd (+)
pin8 > dioda(-l>-) > 4k7 > comm linija

Hvala za pomoč pri iskanju.

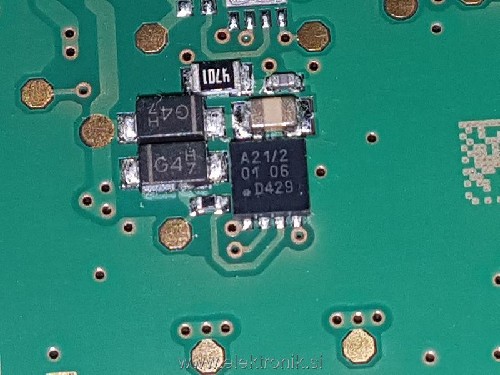

20200326_163008 (002).jpg
 Opis:
Kateri čip je to?
 Velikost datoteke:  66.08 KB
 Pogledana:  9 krat

20200326_163008 (002).jpg


Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Iztok_Š
Član
Član



Pridružen-a: Sre 13 Apr 2016 10:06
Prispevkov: 221
Aktiv.: 4.57
Kraj: Ljubljana, Trzin

PrispevekObjavljeno: Pet Mar 27, 2020 9:03 am    Naslov sporočila:   Odgovori s citatom

Čip je definitivnoi LIN bus. Samo še, da bi izvedel kateri ?
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
mmelektronika
Član
Član



Pridružen-a: Pet 04 Okt 2019 18:59
Prispevkov: 12
Aktiv.: 2.00
Kraj: Medvode

PrispevekObjavljeno: Pet Mar 27, 2020 8:37 pm    Naslov sporočila:   Odgovori s citatom

mogoče tja1021
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
Iztok_Š
Član
Član



Pridružen-a: Sre 13 Apr 2016 10:06
Prispevkov: 221
Aktiv.: 4.57
Kraj: Ljubljana, Trzin

PrispevekObjavljeno: Pet Mar 27, 2020 10:07 pm    Naslov sporočila:   Odgovori s citatom

Veš, da sem gledal data sheet od njega in ugotovil, da pin out popolnoma odgovarja.
Danes sem zadevo najprej polotal in pregrel čip ter vse skupaj še enkrat priklopil na mizi in testiral. Komandni modul in grelnik sta začela komunicirati in zadeva že deluje.
Sem porabil cel dan, da sem grelnik vgradil nazaj in sestavil prednji del avta.
