naslov: Testna plošča z atmego8
Kategorija projekta: Mikrokontrolerski projekti


težavnost: 3
tehnologija: 2
potrebno predznanje: 3

predviden čas za izdelavo: 2h
predvidena orodja in oprema: priprava za osvetljevanje,jedkanje, spajkalnik,programator za programiranje AVR.

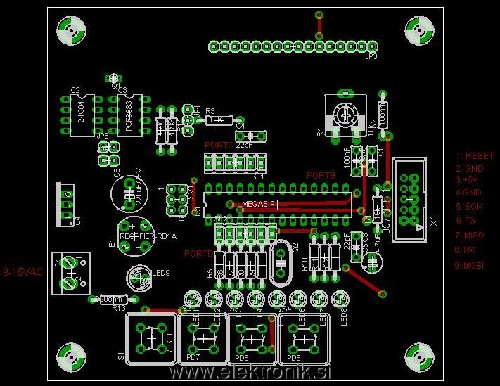

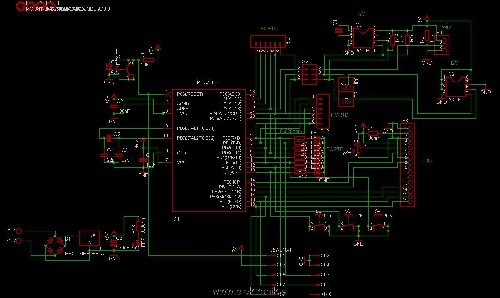

shema: V prilogi,tiskanina,montažna shema...

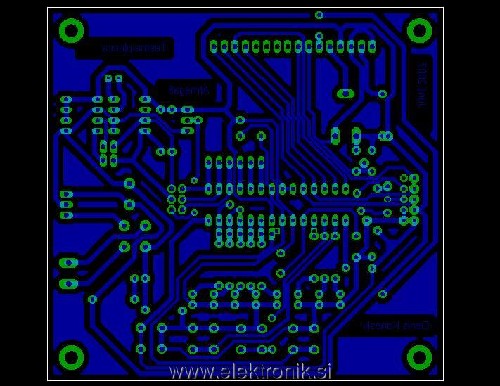

tiskano vezje: Vezje se dela po klasičnem fotopostopku. Vezje je enostransko,zato je enostavno za izdelavo doma.


opis projekta: Testna plošča je predvsem namenjena eksperimentiranju in učenju. Sama plošča vsebuje 1wire vodilo za priključitev DS1820 temp. senzorja, i2c za dodatni eeprom in PCF 8583 z dodanim kristalom. Seveda lahko eeprom od PCF ločimo z jumperji.Dodan je tudi konektor za 2x16(z/brez osvetlitve) LCD,ki je v 4bitnem vodilu. Za brezhibno delovanje skrbi stabiliziran napajalnik s lm7805. Možnost je tudi nadgraditev,saj so za ta namen montirane moške letvice. Dodane so tudi 4 tipke, ena tipka služi kot reset tipka,k temu so dodane tudi ledice, ki prikazujejo stanje na izhodu PORTD. Za programiranje omogoča speedy konktor. Razpored pinov tega kontektorja so v prilogi in sicer pod montažno skico.

značilnosti in posebnosti pri izdelavi: Primerno za začetnike,ki bi se radi naučili programirati mikrokontrolerje.


koristne informacije: Material se dobi v vse trgovina z elektroniko,tako da z nabavo ni problem.
avtor in viri: Denis Koneski(jaz), datasheet in razni pdf-ji
