Malo vas bom poprosil za pomoč.

Kako lahko za podano vezje najenostavneje izračunam:

- frekvenco
- amplitudo

[mobil11]

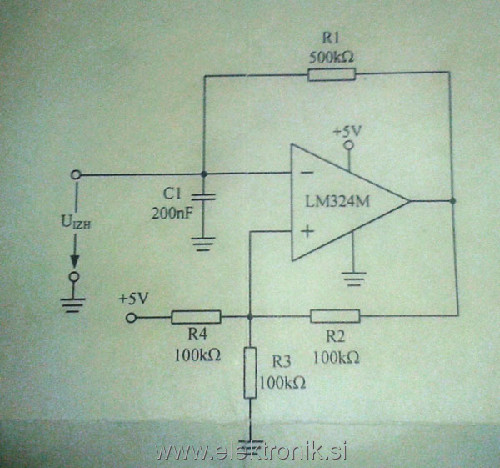

Vezje:

[cerovac_i]

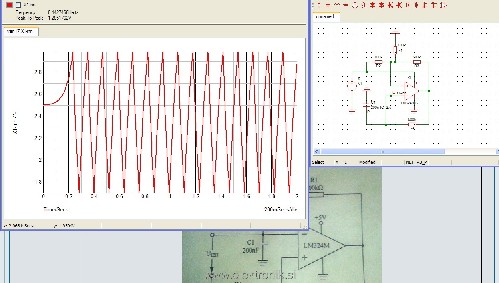

Simulator pravi takole. Dalo bi se tudi izračunati.

P.S.: Različni modeli LM324 dajo različne rezultate. Zanimivo!

[mobil11]

Hvala. Kako bi pa to šlo računsko? Rezultate simulacije že imam, a jih morem sedaj še računsko preveriti

[Samo87]

Najprej moraš predpostaviti, da je opamp idealen. Za amplitudo razmišljaj tako: Ko je opamp v + nasičenju (izhod je 5V), imaš iz 5V vzporedno dva 100k upora zaporedno z enim 100k uporom na GND. Torej na + sponki opampa je 3.33V. Kondenzator se polni do te vrednosti, ko pa jo doseže, gre opamp v - nasičenje (izhod je 0V), zato dobimo drugačen delilnik napetosti (2 vzporedna 100k upora na GND, zaporedno z enim 100k uporom na 5V) torej dobimo na + sponki opampa 1,66V. Kondenzator se zato preko upora 500k začne prazniti na to vrednost. Torej amplituda je s tem znana. Glede frekvence pa: Veš od katere vrednosti, na katero vrednost, in s kakšno časovno konstanto se kondenzator polni/prazni, tako da se tudi frekvenco da lepo izračunat. Časovna konstanta pa je T = R*C, kjer je R = 500k.

[mobil11]

Hvala

[TilenS]

Malo OT.

@cerovac_i, kateri program za simulacijo uporabljaš?

[start]

Zna biti, da enega od Spice-ov?

[borber]

Samo87 je že povedal vse kar je treba. Dodam lahko, da temu oscilatorju pravijo relaksacijski oscilator.
V priponki je za ilustracijo izračun oscilatorja s dvojnim napajanjem.

[cerovac_i]
