Motor iz pralnega stroja


Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Energetika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
ule
Član
Član



Pridružen-a: Tor 13 Jan 2004 20:32
Prispevkov: 1411
Aktiv.: 7.83
Kraj: Babno Polje

PrispevekObjavljeno: Sre Avg 29, 2012 6:56 am    Naslov sporočila:  Motor iz pralnega stroja Odgovori s citatom

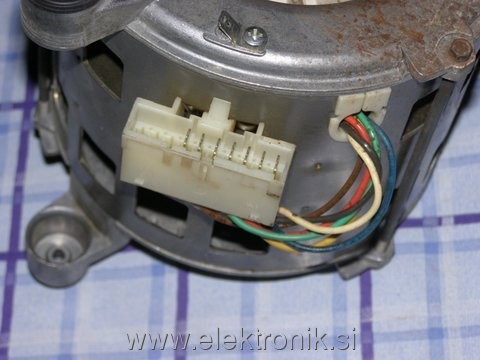

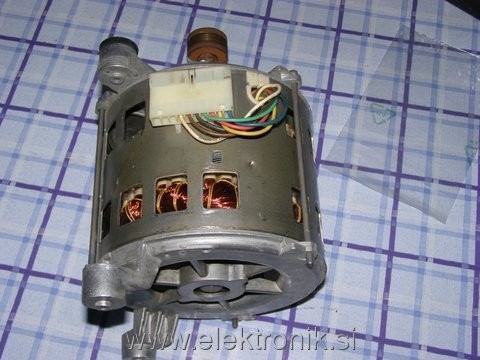

Prilagam dve slike motorja iz pralnega storja zanussi. Motor ima poleg še 14uF kondenzator. Zanima me razpored priključkov.


 Opis:
 Velikost datoteke:  51.42 KB
 Pogledana:  7 krat




 Opis:
 Velikost datoteke:  41.65 KB
 Pogledana:  4 krat



Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
6dan8
Član
Član



Pridružen-a: Tor 18 Jan 2011 10:53
Prispevkov: 1045
Aktiv.: 8.79
Kraj: Goriška

PrispevekObjavljeno: Sre Avg 29, 2012 10:41 am    Naslov sporočila:   Odgovori s citatom

Citiram:
Zanima me razpored priključkov.

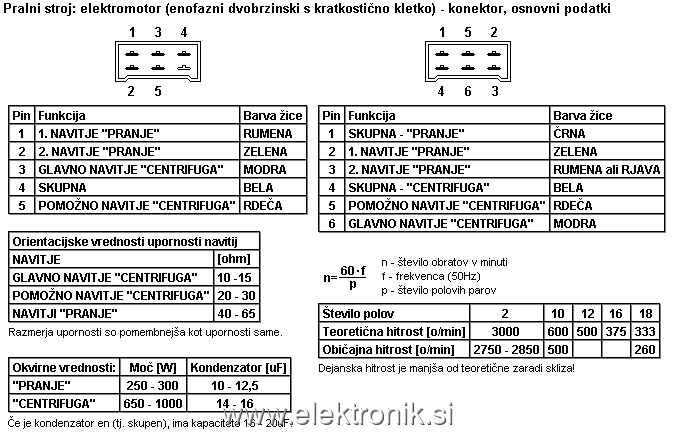

Mene tudi. Si primerjal barve žic s tole sliko (iz te teme)? Verjetno pa bo najbolje vzeti v roke ohmmeter in pomeriti upornosti med žicami. In kaj narisati. Dve navitji - z višjo, (skoraj) enako upornostjo - bosta verjetno "pranje". Drugi dve navitji - z nižjo, "rahlo" različno upornostjo - bosta verjetno centrifuga. Je kondenzator dejansko samo en, ali pa eden manjka?
Morda Ti bo v pomoč spodnja tabel'ca z upornostmi (ne spreglej komentarja pod njo).

Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
ule
Član
Član



Pridružen-a: Tor 13 Jan 2004 20:32
Prispevkov: 1411
Aktiv.: 7.83
Kraj: Babno Polje

PrispevekObjavljeno: Čet Avg 30, 2012 6:38 am    Naslov sporočila:   Odgovori s citatom

Upornosti (navitja) so nekako takole kot je narisano v priponki. Če je motor vezan v prvi kombinaciji, se zavrti hitro in vedno v eno smer. Če je pa vezan v drugi kombinaciji, se sam noče zavrteti. Zavrti se, če se mu pomaga, smer pa ni važna. Zanima tudi kaj zaena upornost je na žicah rjava/črna? Upornost je 35ohm. Kakšno temperaturno tipalo mogoče? Mogoče bi moral pomeriti, če se na njih pojavi kakšna napetost med delovanjem?


 Opis:

Download
 Ime datoteke:  MOTOR.PNG
 Velikost datoteke:  6.21 KB
 Downloadano:  33 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Pošlji E-sporočilo
psevdonim
Član
Član



Pridružen-a: Čet 21 Sep 2006 21:42
Prispevkov: 3091
Aktiv.: 18.02
Kraj: slo

PrispevekObjavljeno: Čet Avg 30, 2012 12:00 pm    Naslov sporočila:   Odgovori s citatom

jaz bi dal kondenzator med navitji, ki imata po 50 ohm, torej rumena in zelena. To bi bila počasna brzina levo-desno, bela = nula.
Centrifuga: kondenzator zaporedno z modro.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
6dan8
Član
Član



Pridružen-a: Tor 18 Jan 2011 10:53
Prispevkov: 1045
Aktiv.: 8.79
Kraj: Goriška

PrispevekObjavljeno: Čet Avg 30, 2012 2:39 pm    Naslov sporočila:   Odgovori s citatom

Citiram:
Če je pa vezan v drugi kombinaciji, se sam noče zavrteti. Zavrti se, če se mu pomaga, smer pa ni važna.
Hm. Tole mi diši po manjkajoči pomožni fazi. Obstaja možnost, da bi moral zaporedno v vejo za "pranje" vezati še tuljavo L1. Je znan model pralnega stroja ali tip motorja?
@psevdonim: je pri predlagani vezavi centrifuge kondenzator namerno vezan zaporedno s tuljavo z nižjo upornostjo?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
psevdonim
Član
Član



Pridružen-a: Čet 21 Sep 2006 21:42
Prispevkov: 3091
Aktiv.: 18.02
Kraj: slo

PrispevekObjavljeno: Čet Avg 30, 2012 8:23 pm    Naslov sporočila:   Odgovori s citatom

ne vem več kako je prav, ali mora biti zaporedno z nižjo ali z višjo. Če kdo ve, naj napiše.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
lojzek
Član
Član



Pridružen-a: Pet 25 Jan 2008 8:00
Prispevkov: 3088
Aktiv.: 19.90
Kraj: Koroška Bela

PrispevekObjavljeno: Pet Avg 31, 2012 6:05 am    Naslov sporočila:   Odgovori s citatom

V tisti veji z višjo upornostjo mora biti. To je namreč pomožna faza Wink
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
ule
Član
Član



Pridružen-a: Tor 13 Jan 2004 20:32
Prispevkov: 1411
Aktiv.: 7.83
Kraj: Babno Polje

PrispevekObjavljeno: Pet Avg 31, 2012 6:27 am    Naslov sporočila:   Odgovori s citatom

Motor je iz pralnega stroja zanussi aquacycle 400. Še enkratno merjenje in preizkušanje je pokazalo naslednje.

Centrifuga:
bela - skupna
rdeča - pomožno navitje
modra - glavno navitje

Mala hitrost:
bela - skupna
zelena - pomožno navitje
rumena - glavno navitje

rjava - ?
črna - ?
Tukaj se upornost ne spremninja in pravtako se ne inducira nobena napetost med delovanjem.

Uporonosti navitij so pa naslednje:
L1 = 30ohm
L2 = 40ohm
L3 = 40ohm
L4 = 40ohm
L5 = 25ohm

Motor se normalno sam zažene v mali hitrosti, ter pravtako v načinu centrifuge.
