[protoncek]

Končujem izdelavo usmernika, ki vsebuje analogni del iz ELV-jevega usmernika, kot krmilni del pa uporabljam ATxmego128, 320x240 barvni lcd, dva AD konverterja, dva enkoderja in še par malenkosti.
stanje je sledeče:
- za fino nastavljanje napetosti uporabljam enkoder, tipke le-tega pa za spremembo koraka napetosti, enako imam za tok;
- kot testni upor imam dva upora 5.6 ohma 50W v serijo. Ker sta ta dva upora navita, imata neko induktivnost.... ko nastavim neko izhodno napetost in na hitro stikam izhodne sponke na ta upor, se mi naključno premika korak napetosti, toka ali se celo izhodna napetost spremeni za nastavljen korak. na vseh sponkah enkoderja imam 100 n kondenzatorje proti +3V (kontakt uporabljam proti masi), dal sem pull-up upore 10K, pa se isto dogaja. Na izhod usmernika sem dal 100n, pa 47 mikro, pa kontra diodo...
Seveda lahko to uničim programsko, a rad bi to rešil tudi realno. Ima kdo kakšno idejo?

ČE je potreba, lahko dam gor kompleten načrt...

[aljoš]

A imaš analogni del povezan s kablom slučajno naprej, kateri ima oplet?

[protoncek]

Ne, celoten sistem je na isti ploščici....ja, se mi dozdeva, da to ni bila najboljša ideja...

[aljoš]

Ne... ni bila... Si ločil mase? Lahko da je to....

Namig: Če se jaz upadam s temi stvarmi, ločim mase... Tudi že v sami konstrukciji jim dam različna imena (GND, AGND, DGND..)Odvisno za kak ground gre...

P.S: Če imaš mošnost na platki kje na mestih prekiniti GND do analognega dela, jih prekini in vsaj zalotaj kak upor ranga par ohmov vmes...

[protoncek]

uh, PCB imam narejeno tako, da imam čez vse na obeh straneh poligon, vezan na maso, tako da jih ločit ni variante.
MEdtem sem uspel nekako skurit xmego, tako da je žal že druga gor...
zdaj sem dal na vse vhode zaščitne zenerce 3V6 (le zakaj vraga jih nisem sploh že predvidel...). Zdaj ga sestavim nazaj skupaj in vidim, če bo kaj bolje.

[protoncek]

Spet imam vprašanje: ali naj bi masa usmernika bila povezana na ozemljitev?
Namreč, usmernik imam v kovinskem ohišju, ki je ozemljen. Če je minus usmernika LOČEN od mase, se občasno pojavijo motnje v delovanju procesorja: recimo ko minus staknem na maso računalnika, ki je jasno ozemljen (minus sponka FT232 adapterja), se mi včasih izklopi izhod (kot da bi pritisnil tipko, ki jo imam za programski izklop izhodne napetosti). Če minus vežem na maso, tega ni...ravno tako motnja izgine če minus vežem na ozemljitev preko 10n ali podobnega kondenzatorja.

Torej - bi moral minus vezati na zemljo in kako? Direkt? Preko C, R?

Izvedeno imam ničenje, ker nimam prave ozemljitve (to naredim letos, če bo po sreči)...je to krivec ali imam jaz to ene čudne signale v bajti

[Profesor Einstein]

Zdravo

Mogoče imaš PC napajalnik brez EMI filtra in dobiš že kaj motenj po omrežju v usmernik preko transformatorja na vezje usmernika.

Lp.

[protoncek]

Hja, načeloma skoraj ne bi smel biti, saj je original HP PC in ni tako slab.
Sicer sem zdaj to rešil enako kot ostale motnje: z 20ms pavzo in ponovnim branjem, ampak me pa zanima, v čem je finta...
Načeloma so recimo switcher napajalniki (posebej večji, 12V4-5A in podobni modeli) tudi dostikrat vezani na zemljo preko nekakšnega kondenzatorja zakaj že?
Aja...ko z osciloskopom gledam minus proti zemlji je lep sinus 50Hz, instrument pa pokaže 2.5V...

[Profesor Einstein]

Zdravo

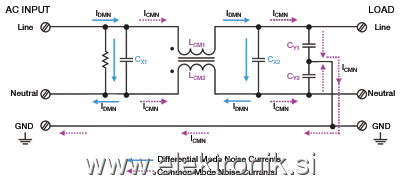

V priponki je primer vezave - žal premajhna resolucija za lep prikaz.

CY1 in CY2 sta tista "pacienta" ki sta vezana na ozemljitev (1nF do max 4,7nF)

Torej če zemljo odklopiš vedno čutiš polovico fazne napetosti na ohišju.

Lp.

Darko

[protoncek]

Torej potemtakem bi moral v bistvu vezati en kondenzator s plusa na zemljo, drugega pa z minusa na maso... Z obzirom da gre za enosmerno napetost bi s tem motnje izničil, ostalo bi bilo OK...

[int47]

[protoncek]

No, po moje bi bilo zagotovo bolje, če bi digitalni in analogni del ločil, ampak zdaj kar je, je...PCB je narejena, usmernik končan, tako da to je to...
Mogoče bo verzija 2 ločena.
Ta čas bom pa mogoče zadevo res vezal s majhnim kondenzatorjem, pa bo.
