Iščem načrt za el. pastir guliver gp5
Pojdi na stran Prejšnja  1, 2, 3

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
mikra67
Član
Član



Pridružen-a: Ned 16 Apr 2017 8:35
Prispevkov: 14
Aktiv.: 3.40
Kraj: koroška

PrispevekObjavljeno: Sob Maj 13, 2017 11:05 pm    Naslov sporočila:   Odgovori s citatom

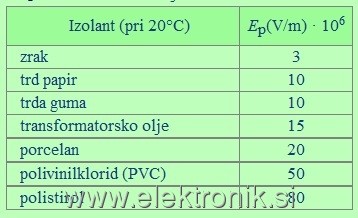

to je pvc


Brez naslova.jpg
 Opis:
 Velikost datoteke:  28.66 KB
 Pogledana:  1 krat

Brez naslova.jpg


Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
joe di maggio
Član
Član



Pridružen-a: Pon 06 Avg 2007 1:03
Prispevkov: 128
Aktiv.: 1.05
Kraj: Ljubljana

PrispevekObjavljeno: Sre Jun 14, 2017 10:22 am    Naslov sporočila:   Odgovori s citatom

Very Happy zdaj ko sem se naučil narediti (sestaviti) vezje bi rad naredil še vn trafo če ima kdo kak fajn načrt bi prosil zanj lahko tudi v sporočila Laughing
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
lucca brassi
Član
Član



Pridružen-a: Ned 01 Feb 2004 12:46
Prispevkov: 3351
Aktiv.: 23.67
Kraj: Idrija - Kočevje

PrispevekObjavljeno: Sre Jun 14, 2017 11:13 am    Naslov sporočila:   Odgovori s citatom

Meni je kolega razlagal da glavni problem VN trafotov , sploh pri teh pastirjih je

navijanje žice. Žica naj bi bila premalo zategnjene ... posledično naj bi

se pri vakuumsko nezalitih transformatorjih žice zaradi tokovnih sunkov

''predrgnile med seboj'' ne gre za čisti kratek stik pač pa za plazeči tok med

posameznimi ovoji . Zato naj bi bile te žice imele ustrezen izolacijski razred in

mehanski razred (termičen ni potreben ) ponavadi so to žice z oznako 2G ( okoli 25

nanosov laka ).

Zato mislim da bi bilo dobro da bi tuljavnik z jedrom dal v ustrezen modelček,

potopil v epoksi čez en lonec z luknjo pa z sesalcem naredil vakum in iztisnil zrak iz

navitja. Tako da so ovoji mehansko dobro fiksirani.

_________________
Moments before detonation ,....... TT
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
brezimenko
Član
Član



Pridružen-a: Tor 06 Jun 2017 12:09
Prispevkov: 18
Aktiv.: 7.47

PrispevekObjavljeno: Sre Jun 14, 2017 6:39 pm    Naslov sporočila:   Odgovori s citatom

Pozdravljeni.

Kako pa izdelujete te VN transformatorje? Ali je sekundar navit čez primar ali kot dvoptekat se pravi primarno navitje ob sekundarnem navitju glede na podolgovato železno jedro?
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
robert
Član
Član



Pridružen-a: Sob 29 Maj 2004 21:48
Prispevkov: 1533
Aktiv.: 10.83
Kraj: Tolmin

PrispevekObjavljeno: Sre Jun 14, 2017 8:43 pm    Naslov sporočila:   Odgovori s citatom

Sekundar zgoraj, žica lepo navita ena ob drugi in ne do konca tuljavnika(3-5mm manj).
Med vsako plastjo se da izolacijski papir - lahko tudi selotejp tiste 3-5mm čez žico.
Pri 230V pastirjih naj bo žica bližje primariju zemlja!
Pa na iskrišče na izhodu ne pozabite.

Največ jih skuri strela potem pa je na vrsti že delovanje brez bremena - ograje, ker nimajo iskrišča Whistle

_________________
LP Robert
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
v.j.
Član
Član



Pridružen-a: Pet 13 Feb 2015 9:47
Prispevkov: 273
Aktiv.: 8.94
Kraj: Veldes

PrispevekObjavljeno: Sre Jun 14, 2017 9:13 pm    Naslov sporočila:   Odgovori s citatom

VN transformator za pastirja je zahteven izdelek, če želimo zagotoviti predvsem varnost in dolga leta delovanja.

Pri pastirjih, ki se napajajo direktno iz 230V je VN transformator tudi edina galvanska ločitev, zato mora biti še posebno skrbno izdelan, uporabljeni morajo biti materiali, ki so zanesljivi in nudijo visoko prebojno trdnost.

Pomembni so vsi detajli, zato je izdelava kar zamudna in zahteva 5x in še več časa kot za izdelavo običajnega omrežnega transformatorja enake velikosti.

Poleg vsega naštetega je pomembna tudi napetost in energija ki se prenaša. Univerzalni podatki ne obstajajo, potreben je individualen pristop za vsak model pastirja. Kdor ne ve kaj potrebuje in nima podatkov, ni problema, lahko navijem transformator po želji oziroma na podlagi nekaterih podatkov ponudim transformator, ki bo po mojih dolgoletnih izkušnjah tudi najbolj primeren. Zagotavljam kvaliteto, varnost in dolgo življensko dobo. Cene že od 30eur, odvisno od velikosti, kontakt in povpraševanje na e-mail.
Moji transformatorji trajno zdržijo napetost odprtih sponk in napetosti preko 25kV.

Seveda je pri nekaterih proizvajalcih možno dobiti nekoliko cenejši trafo, vendar brez zanesljivih zagotovil o pomembnih zadevah, lahko pa tudi tvegate Wink

_________________
Kontakt na e-mail .
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo Obišči avtorjevo spletno stran
lucca brassi
Član
Član



Pridružen-a: Ned 01 Feb 2004 12:46
Prispevkov: 3351
Aktiv.: 23.67
Kraj: Idrija - Kočevje

PrispevekObjavljeno: Čet Jun 15, 2017 7:18 am    Naslov sporočila:   Odgovori s citatom

Zakaj pa se ne daje ( vsaj videl nisem ) med vsako plastjo navitja kar profesionalni

teflonski trak ( je precej debelejši in širši od običajnega ) povrh vsega pa se lepo

uleže in zapolni vse vrzeli ?

http://www.heatingpoint.si/instalacijski-material/tesnilni-material/teflonski-trak-facot

Je mogoče težava da je mehak in bi se med ovoji preščipnil ?

čisti teflon ima garantirano najvišjo prebojno trdnost ( sem jih precej testiral ) sploh na visoki temperature do 250°C

Citiram:
Moji transformatorji trajno zdržijo napetost odprtih sponk in napetosti preko 25kV.


imam prebojnike 25kV AC in 30kV DC

_________________
Moments before detonation ,....... TT
Nazaj na vrh
Skrit Poglej uporabnikov profil Pošlji zasebno sporočilo
joe di maggio
Član
Član



Pridružen-a: Pon 06 Avg 2007 1:03
Prispevkov: 128
Aktiv.: 1.05
Kraj: Ljubljana

PrispevekObjavljeno: Pet Jun 16, 2017 11:21 am    Naslov sporočila:   Odgovori s citatom

mene bolj zanimajo podrobnosti: koliko mora biti fi tuljave koliko ovojev, debelina žice pri sec skratka načrt za izdelavo VN trafota Laughing
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
MarkoM
Član
Član



Pridružen-a: Tor 12 Sep 2006 15:29
Prispevkov: 2618
Aktiv.: 19.67
Kraj: Lovrenc na P.

PrispevekObjavljeno: Pet Jun 16, 2017 11:51 am    Naslov sporočila:   Odgovori s citatom

Ali pa ga kar kupiš od v.j. Ima preverjeno dobre trafote.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
joe di maggio
Član
Član



Pridružen-a: Pon 06 Avg 2007 1:03
Prispevkov: 128
Aktiv.: 1.05
Kraj: Ljubljana

PrispevekObjavljeno: Pet Jun 16, 2017 1:30 pm    Naslov sporočila:   Odgovori s citatom

Verjamem, ampak rad bi probal naredit enega.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
