Philips radio ne vklopi
Pojdi na stran Prejšnja  1, 2

Objavi novo temo   Odgovori na to temo   Printer-friendly version    www.elektronik.si Seznam forumov -> Zabavna elektronika
Poglej prejšnjo temo :: Poglej naslednjo temo
Avtor Sporočilo
romascenko
Član
Član



Pridružen-a: Čet 31 Maj 2018 14:20
Prispevkov: 169
Aktiv.: 1.97
Kraj: ljubljana
PrispevekObjavljeno: Tor Jul 30, 2024 9:40 am    Naslov sporočila:   Odgovori s citatom
PPG78 je napisal/a:
romascenko je napisal/a:

Mosfet NPN?
rdeča na S in črna na D = 3,5V , kontra OL

rdeča na G in črna na D = 0,549V , kontra OL

Tudi to izgleda OK?


Če meriš z diode testerjem ti vplivajo druge komponente na rezultate.
Mosfet pomeri ohmsko stanje med kontakti G-D-S

LP, Peter


hvala Smile

rdeča - črna

G - D = 3,5kOhm

S - D = 80kOhm in konstantno narašča upornost?

S - G = 20k Ohm


črna rdeča

G - D = 50MOhm in pada..

S - D = 12MOhm in pada..

S - G = 20k Ohm
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bostjang
Član
Član



Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3466
Aktiv.: 14.64
Kraj: Postojna
PrispevekObjavljeno: Sre Jul 31, 2024 8:30 am    Naslov sporočila:   Odgovori s citatom
Med vrati (G) in izvorom (S) bi morala biti neskončna upornost oz. GOhm, vsaj pri merilni napetosti nekaj V in brez drugih elementov (MOSFET izven vezja).

romascenko je napisal/a:
Mosfet NPN?
rdeča na S in črna na D = 3,5V , kontra OL

rdeča na G in črna na D = 0,549V , kontra OL

Prvo ni v redu, saj bi moral izmeriti diodo. Mogoče si zamenjal G in S. Tudi v S-G primeru bi morala biti dioda (v vezju) in sicer v gonilniku.

MOSFET ni NPN, je N- ali p-kanalni.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
romascenko
Član
Član



Pridružen-a: Čet 31 Maj 2018 14:20
Prispevkov: 169
Aktiv.: 1.97
Kraj: ljubljana
PrispevekObjavljeno: Sre Avg 21, 2024 10:02 am    Naslov sporočila:   Odgovori s citatom

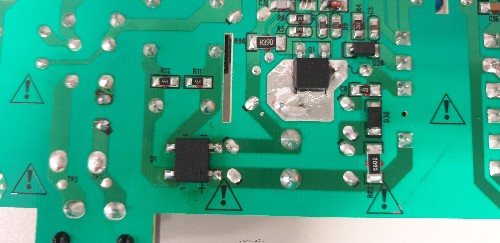

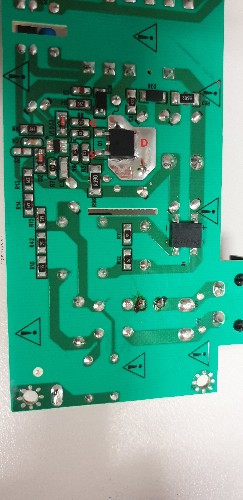

Živjo

Dopust je odvzel voljo za popravilom Smile Meril sem v vezju in dobil :
gate (Č) - source (R) - 20kOhm stoji
gate (R) - drain (Č)- 20kOhm in narašča
source(R) - drain (Č)- 20kOhm in narašča

Počakam navodila kako in kaj naprej Smile

Hvala in lp

D.

 Opis:
 Velikost datoteke:  1.41 MB
 Pogledana:  2 krat

Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
bostjang
Član
Član



Pridružen-a: Tor 03 Jan 2006 15:29
Prispevkov: 3466
Aktiv.: 14.64
Kraj: Postojna
PrispevekObjavljeno: Sre Avg 21, 2024 10:20 am    Naslov sporočila:   Odgovori s citatom
romascenko je napisal/a:
Snel sem Graetz in pomeril:

MM na diodo

Črna na + , Rdeča na - = 0,532V

Črna na + , rdeča na "sinus1" in "sinus2" = pokaže neko napetost cca 2,2V in takoj pade na 0
:)

Tole sem še enkrat prebral. Torej ena ali obe (odvisno kako si meril) plus diodi sta v stiku. Ampak MM to takoj pokaže.
Nazaj na vrh
Odsoten Poglej uporabnikov profil Pošlji zasebno sporočilo
romascenko
Član
Član



Pridružen-a: Čet 31 Maj 2018 14:20
Prispevkov: 169
Aktiv.: 1.97
Kraj: ljubljana
PrispevekObjavljeno: Sre Avg 21, 2024 12:30 pm    Naslov sporočila:   Odgovori s citatom
bostjang je napisal/a:
romascenko je napisal/a:
Snel sem Graetz in pomeril:

MM na diodo

Črna na + , Rdeča na - = 0,532V

Črna na + , rdeča na "sinus1" in "sinus2" = pokaže neko napetost cca 2,2V in takoj pade na 0
Smile

Tole sem še enkrat prebral. Torej ena ali obe (odvisno kako si meril) plus diodi sta v stiku. Ampak MM to takoj pokaže.

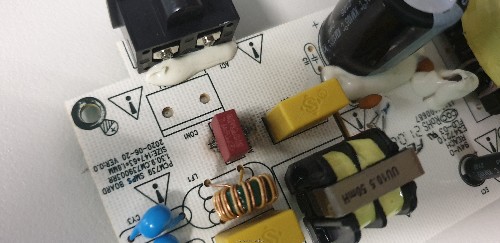

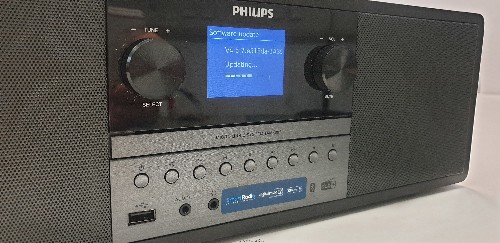

Drži, po zamenjavi greatza (sem ga naročil z varovalko samo je kasneje prišel) radio deluje BP Smile

Hvala vsem za pomoč Smile


Lp

D.

 Opis:
 Velikost datoteke:  1.71 MB
 Pogledana:  2 krat

 Opis:
 Velikost datoteke:  1.83 MB
 Pogledana:  2 krat

 Opis:
 Velikost datoteke:  2.59 MB
 Pogledana:  7 krat
