[Silvo]

Spet pripravljam en projekt tehtanja. Glede mehanske izvedbe naprave bi mi najbolj ustrezalo, da bi uporabil dva senzorja recimo kaj takega.
Ti senzorji so 4 žilni. (v njem je cel Wheatstone-ov mostič) Kako se obnese paralelna vezava? Oz. naj na vsakem izvedem svojo meritev ter ju seštejem?

[dgrude]

Poglej modul hx711. Mislim da je ravno to kar potrebuješ

[Silvo]

[milan62]

v firmi, kjer sem bil nekoč zaposlen, je bilo ca. 50 primerov tehtnic, kjer je vsaka imela več senzorjev teže v obliki mostiča. V vseh primerih so bili senzorji ene tehtnice enostavno povezani paralelno in peljani na vhod ojačevalnika.

LP

[dkone]

Silvo,

Glede na moje izkušnje iz preteklosti z Laumas industrijskimi tehtnicami, so se tehntalne celice vezale kar pararelno. Pa ni bilo važno ali se je šlo za 2,3 ali 4 celice na en sistem.
V tem primeru sem imel posode na 3 točkah.

https://www.laumas.com/en/product/hl6n-board-to-connect-up-to-4-load-cells-in-parallel/

[Silvo]

@milan62,
@dkone,

Hvala za informacije. Sedaj lahko lažje predlagam možnost izvedbe osebi, ki bo delala hardware.

[BojanR]

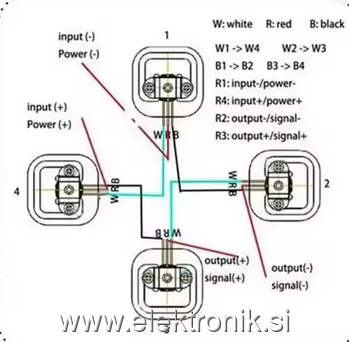

Kar sem jaz zasledil pri teh modulih, pa ni vzporedno

[Silvo]

To so 3 žilni senzorji. V njem je pol Wheatstone-ovega mostiča. Torej dva upora. Rabiš najmanj dva. Če so štirje gre dejansko za zaporedno vezavo dveh.

[smatjaz]

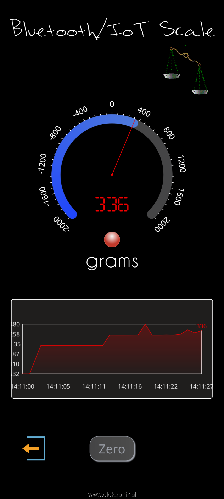

Mogoče bi poskusil nekaj takšnega: HX711, senzor je podoben kot zgoraj na tvojem linku, Arduino nano in GUI-O.
Če rabiš kakšne detajle okoli tega, javi.

[mosqito]

20 let sem se ukvarjal z wheatstonovimi mostički. Za paralelno vezavo morata biti oba mostiča zelo podobna: mostična upornost in občutljivost. Predatavljaj si, da recimo obremeniš samo enega, drug je prvemu samo breme, ki zmanjšuje izhodni signal. Če bo razlika v občutljivosti, boš dobil različen odčitek, ko obremeniš enega ali drugega z enako silo. Zdaj ne vem, kakšne imaš zahteve glede točnosti, a jaz bi praviloma uporabil signala iz obeh ločeno in potem seštel, sploh če misliš uporabiti ADC. Kako boš delal kalibracijo? Kako bo mehansko rešeno? Pa ne pozabi še na temperaturno kompenzacijo, če ne bo le za sobne pogoje.

[Silvo]

Marko pozdravljen,

Gre za tehtnico V2 (prva lepo služi in je verjetno lani stehtala kakih 50T krompiraja. Montiranja je na sortirnem stroju). Ta se namerava montirat na sam kombajn za krompir. Mladi krompir bi se pakiral v vreče kar na polju. Neke hude natančnosti se ne pričakuje.
Možnih izvedb je veliko. Tale izgleda ima dva senzorja. Mehanska izvedba je dokaj enostavna. Kombajn pa je podoben.

[SimonS]

Meni padeta v oči ta dva senzorja

Drugače pa mislim, da bo paralelna vezava več kot dovolj natančna. Zakaj pa ne uporabiš en senzor? Zaradi lažje konstrukcije?

[Silvo]

He, he Simon sem videl ... dobri senzorji+ dobra mehanika locujejo krompir od ostalega

Glede pravih senzorjev Nismo še dorekli kako se bo izvedla mehanika. Ena iz med varijant je da damo senzorje na tla. Mehaniko pa postavimo na njih. Tukaj bi lahko uporabil 4 polovične senzorje. Te senzorje imam na zalogi. Imam celo narejen testno tehtnico. Danes sem tudi spisal program do take mere da tehtnica že tehta.

Druga varianta je, da vse skupaj obesimo.(kot je izgleda to narejeno na gornjem video) Tukaj bi bila izvedba precej lažja, če bi bila v rabi dva senzorja.

[SimonS]

Jaz sem za tehnico čebeljih panjev uporabil 4x polovičke (beri uporabil senzorje in mehaniko osebne tehnice). Najlažja varjanta zaradi montaže in tudi dela povsem OK. Na povdarku da tu 0.5kg pomeni veliko. Pri tebi pa bolj malo.
