evo mi imamo na faxsu dve a/d kartici, ki sta
http://sine.ni.com/nips/cds/view/p/lang/en/nid/202556
in
http://sine.ni.com/nips/cds/view/p/lang/en/nid/202555

prva a/d, ki sem jo navedel lahko tudi napaja pospeškomer zdej me pa zanima ali bo tudi mems senzor napajala lahko, da ne bo potrebno kake dodatne baterije za napajanje!

namen je da se miri vibracije pri dinamično obremenjenih telesih, ki morajo biti precej natančne!

[NeoTO]

Pojma nimam, če bo lahko napajala senzor.
Če da ven stabiliziranih 5V (ali pač kolikor senzor zahteva) ne bi smelo biti problema, ampak kolikor vidim temu ni tako. Poglej v navodila.
Brez vezja itak ne bo šlo, ker kakor sem že omenil, se ti pospeškometri dobijo le v SMD pakungah zunanjih pinov in jih ne moraš kar tako nekam priključjit!

[samos5]

kaj to pomeni smd! in zunanjih pinov! pini vem kaj pomenijo! a ni tako če bi kupil tistega, ki ima še vse filter ojačevalec in analogni izhod da ne morem direktno priklučiti na a/d pretvornik, če seveda imamo napajanje senzorja(prepostavimo)
in kako vezje bi moral narditi in kje ga bi dobil!

[samos5]

in kakošno napajanje mi ti potem priporočaš! in kakšno a/d kartico! oziroma na kaj morem biti previden da bosta kartica in mems senzor kompentamibilna to mislim v splošnem! to vem da morata biti output napetost na senzorju enača inputu napetosi na kartici če se ne motim še kej treba pasiti

a je možno narediti vezje za napajanje!

[NeoTO]

Poglej stran 9 v http://www.analog.com/UploadedFiles/Data_Sheets/ADXL193.pdf.
To je to. Kam boš priklopil osciloskop? Poglej mere! Niso v cm ali m ampak v mm.
A/D kartica, ki si jo omenil, bo čisto v redu, na vezju boš pa moral narediti še napajanje. Za osnovne meritve bo kakšen L7805 obogaten na obeh straneh s kodenzatorji čisto zadostoval.

btw, na kateri fakulteti to delate?

[samos5]

hodim na strojno fakulteto v ljublani!
in kako bom dodal te kondenzatorje a ne bo to bilo zapakirano v škatlici ali bom razdru škatlo in dodatno gor namontiral!
ne vem kje bo siloskop sem mislu, da bo signal oziroma pot se prikazala na računalniku nič na nobenem osciloskopu a misliš da bi mogu met osciloskop še! mislim kak prikluček za osciloskop! oziroma kaj si mislil!
kaj je to L7805 in kje najdem to reč!

[NeoTO]

[samos5]

to je za generiranje napetosti! ta L7805! jaz rabim samo na d/a kartico priklučit nič na osiloskop!
kaj mi bo pomagal ta L8705 a s tem bom potem lahko priklučil gor škatlico al kako!
a lahko malo razložiš prosim, če si toliko prijazen

[NeoTO]

1. potrebno je vsaj osnovno znanje o elektriki (tokokrog, napetost, tok)
2. 7805 je stabilizator napetosti - noter mu pripelješ enosmerno med 8 in 30V, ven ti da dokaj stabilnih 5V
3. kaj pojmuješ kot 'škatlica'?

[samos5]

to štekam kaj je tok napetost in [slovenščina je zame švedska vas] dalje samo o vezjih pa tem pa nimam pojma! če sem prov razumel napetost, ki bo prišla iz računalnika bo šla preko l8705 potem v senzor iz senzorja pa direktno v a/d pretvornik, ki bo zajemal podatke! če se ne motim mi ta l8705 omogoča da je napajanje iz računalnika ali ne!

[NeoTO]

Ja, če ga boš priključil na 12V linijo.

Še vedno pa mi nisi odgovoril: Kaj je tvoja 'škatlica'? Misliš s tem na senzor? Se zavedaš, kako majhen element je to?

[samos5]

ja škatlica senzor sem mislu se zavedam, sej to je prednost tega pospeškomira da je majhen in povrh tega še poceni. poglej nekja mi ni jasno če bi jst samo senzor kupil ga bi logično lahko vrgadil na platformo. če pa naročim unga ko ima filter in ojačevalec vse v eni škatlici skupaj in mi ni jasno kako bom namontiral še l8705 zraven! koliko pa ma napetost računalnik v osnovi output!

[NeoTO]

Mislim, da si se vsega vse preveč površno lotil (vsaj tako kažeš s telimi zadnjimi posti).
Če se človek spravi na nek projekt, je od njega vsaj pričakovano, da si prebere dokumentacijo stvari, ki jih misli uporabit. Žal nisem takšen tip, da bom skočil in ti serviral vse na pladnju.
Ne vem, kako si predstavljaš filter in ojačevalec. To ni v velikosti filtra za zrak za motorje in velikosti ojačevalca 500W za zvočnike. Vsi senzorji pri analog devices imajo to dvoje v neki meri že vgrajeno, le pri določenih modelih je pasovna širina filtra postavljena nizko in je točno določena. V čipu, ki ga dobiš, je senzorski del, ojačevalec, notranje napajanje, filtri, ... in vse to je v velikosti, ki je podana v datasheetih.
L7805 ne moreš nikamor zraven namontirat! Narediti moraš tiskano vezje (http://en.wikipedia.org/wiki/Circuit_board) - če ne zaradi napajanja, pa zaradi senzorja.

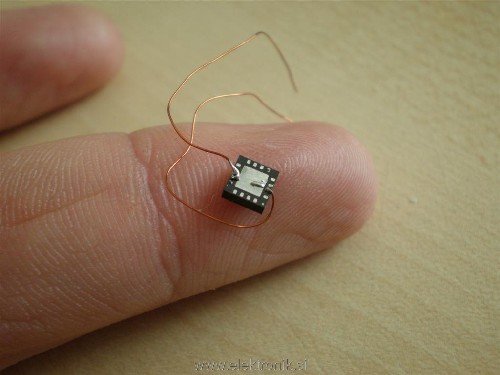

Lahko pa senzor priključiš na vezje, tako kot sem ga jaz (poglej priponko). Potem ne rabiš nobenega vezja delat, napajanje pa lahko sestaviš na taki plošči:
