 Objavljeno: Sre Maj 04, 2011 2:01 am Naslov sporočila: Logično vezje |
 |
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
 |
rudiP
Član
Pridružen-a: Tor 07 Avg 2007 15:30
Prispevkov: 1234
Aktiv.: 5.67
Kraj: KOPER
|
| Objavljeno: Sre Maj 04, 2011 6:00 am Naslov sporočila: |
|
|
Napravi iz PLD čipov.
_________________
Lep pozdrav iz Kopra Rudi |
|
| Nazaj na vrh |
|
|
tonko
Član
Pridružen-a: Sob 25 Jun 2005 13:45
Prispevkov: 541
Aktiv.: 2.28
Kraj: Črnomelj
|
| Objavljeno: Sre Maj 04, 2011 6:42 am Naslov sporočila: |
|
|

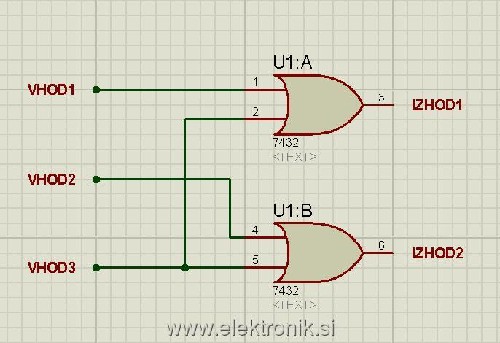

Rabiš 2 x ALI vrata npr. 74HC32 - ima 4 x ALI vrata in ti bo zadostovalo za dva "seštevalnika"
| Opis: |
|
| Velikost datoteke: |
42.97 KB |
| Pogledana: |
1 krat |
|
|
|
| Nazaj na vrh |
|
|
rudiP
Član
Pridružen-a: Tor 07 Avg 2007 15:30
Prispevkov: 1234
Aktiv.: 5.67
Kraj: KOPER
|
| Objavljeno: Sre Maj 04, 2011 7:27 am Naslov sporočila: |
|
|
| tonko je napisal/a: |
| Rabiš 2 x ALI vrata npr. 74HC32 - ima 4 x ALI vrata in ti bo zadostovalo za dva "seštevalnika" |
Vprašanje je ali je vhod: 111 - izhod 11 dovoljena kombinacija. V kolikor je, je podano vezje v redu, drugače pa te reši PLD.
_________________
Lep pozdrav iz Kopra Rudi |
|
| Nazaj na vrh |
|
|
chaos
Član
Pridružen-a: Sob 16 Sep 2006 22:12
Prispevkov: 1063
Aktiv.: 4.66
Kraj: Zagorje ob Savi
|
| Objavljeno: Sre Maj 04, 2011 7:59 am Naslov sporočila: |
|
|
| rudiP je napisal/a: |
| Vprašanje je ali je vhod: 111 - izhod 11 dovoljena kombinacija. V kolikor je, je podano vezje v redu, drugače pa te reši PLD. |
PLD je mogoče pretiravanje. Multiplekser oz. enkoder bi bil dovolj. Tole "seštevanje"  se zdi idealno za en enkoder.
edit: že tonko-va rešitev je ok, če ostale možne kombinacije vhodov niso možne oz. povzročijo don't care izhode.
LP!
|
|
| Nazaj na vrh |
|
|
rudiP
Član
Pridružen-a: Tor 07 Avg 2007 15:30
Prispevkov: 1234
Aktiv.: 5.67
Kraj: KOPER
|
| Objavljeno: Sre Maj 04, 2011 8:10 am Naslov sporočila: |
|
|
Mali Gal 16v8 ni pretiravanje. Upam, da nam bo Tonko povedal izbrano rešitev.
_________________
Lep pozdrav iz Kopra Rudi |
|
| Nazaj na vrh |
|
|
VolkD
Član

Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14228
Aktiv.: 60.05
Kraj: Divača (Kačiče)
|
| Objavljeno: Sre Maj 04, 2011 10:31 am Naslov sporočila: |
|
|
Ali 74HC83 ni dovolj dober ?
Mogoče tudi, ali celo bolje 7382.
_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo. |
|
| Nazaj na vrh |
|
|
.
Neznanec
Pridružen-a: Pet 01 Okt 2004 1:17
Prispevkov: 1
Aktiv.: 0.00
|
| Objavljeno: Sre Maj 04, 2011 11:56 am Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
gumby
Član
Pridružen-a: Sob 28 Apr 2007 12:32
Prispevkov: 4066
Aktiv.: 18.41
|
| Objavljeno: Sre Maj 04, 2011 12:02 pm Naslov sporočila: |
|
|
| Kroko je napisal/a: |
Mislim, da bo 74HC32 povsem ustrezal, pa še na 3.3V deluje.
Potrebujem pa zato, ker bi na LPC-ja rad priklopil stikalo s štirimi položaji in porabil čim manj pinov. |
Uporabi upore na stikalih in A/D pin... en bo dovolj
_________________
Tule nisem več aktiven. |
|
| Nazaj na vrh |
|
|
.
Neznanec
Pridružen-a: Pet 01 Okt 2004 1:17
Prispevkov: 1
Aktiv.: 0.00
|
| Objavljeno: Tor Nov 05, 2013 10:22 pm Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
horvi
Član
Pridružen-a: Čet 17 Mar 2005 16:36
Prispevkov: 156
Aktiv.: 0.66
Kraj: Ljubljana
|
| Objavljeno: Tor Nov 05, 2013 11:46 pm Naslov sporočila: |
|
|
| poglej če ti ustreza 74HC147
|
|
| Nazaj na vrh |
|
|
igo
Član
Pridružen-a: Sre 11 Okt 2006 19:11
Prispevkov: 3641
Aktiv.: 16.01
|
| Objavljeno: Sre Nov 06, 2013 12:24 am Naslov sporočila: |
|
|
Lahko uporabiš 11 signalnih diod, iz katerih narediš 2 krat 4-vhodna ALI vrata in ena 3-vhodna. Izhodi vrat so izhodi, ki jih rabiš.
Poglej, če obstaja kak čip ali letvica, ki ima diode namesto uporov.
Kak 12bitni buffer z open collector izhodi (dodaš 3 pull-up upore) bi znal biti dražji (če sploh obstaja). Ali pa en 8-bitni in en 4-bitni.
Morda celo 2x uln2003 in ustrezne izhode skupaj povežeš.
_________________
Teoretično je praksa posledica teorije, praktično je pa ravno obratno. (igo 2001)
LP, Igor |
|
| Nazaj na vrh |
|
|
igor_k
Član
Pridružen-a: Pon 19 Jul 2004 11:44
Prispevkov: 1011
Aktiv.: 4.27
Kraj: Rače
|
| Objavljeno: Sre Nov 06, 2013 1:04 am Naslov sporočila: |
|
|
| Poceni in enostavno: 74HC165.
|
|
| Nazaj na vrh |
|
|
.
Neznanec
Pridružen-a: Pet 01 Okt 2004 1:17
Prispevkov: 1
Aktiv.: 0.00
|
| Objavljeno: Sre Nov 06, 2013 1:21 am Naslov sporočila: |
|
|
| Brisana vsebina odstranjenega uporabnika.
|
|
| Nazaj na vrh |
|
|
TECHNIC
Član
Pridružen-a: Tor 31 Okt 2006 11:18
Prispevkov: 582
Aktiv.: 2.57
Kraj: Senovo
|
| Objavljeno: Sre Nov 06, 2013 10:02 am Naslov sporočila: |
|
|
| Jaz sem podobno zadevo (rotacijsko stikalo osmih pozicij na 3 pine uC) rešil s 74HC148 8-3 line encoderjem. Vidim pa, da je zadeva podobna 74HC147.
|
|
| Nazaj na vrh |
|
|
|
