| Poglej prejšnjo temo :: Poglej naslednjo temo |
| Avtor |
Sporočilo |
Silvo
Moderator

Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.93
Kraj: Koroška-okolica Dravograda
|
 Objavljeno: Sre Jan 29, 2014 10:36 pm Naslov sporočila: Kako "ugasniti" triac pod napetostjo? |
 |
|
Ok, varianta paralelno med A1 A2 en močnostni transistor - kratek impulz...
Pozna kdo kako drugo varinato, kak nameski element?
Napetostno območje in tok omrežna napetost 230V 50Hz tam do 10A.
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
 |
Dorijan
Član
Pridružen-a: Ned 22 Jun 2008 10:48
Prispevkov: 2564
Aktiv.: 12.40
Kraj: južnoprimorska
|
| Objavljeno: Sre Jan 29, 2014 10:40 pm Naslov sporočila: |
|
|
in če bi uporabil IGBT tranzistor namesto triaka.
_________________
Če nekaj deluje, razstavi in ugotovi zakaj. |
|
| Nazaj na vrh |
|
|
Silvo
Moderator
Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.93
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Sre Jan 29, 2014 10:44 pm Naslov sporočila: |
|
|
| Dorijan je napisal/a: |
| in če bi uporabil IGBT tranzistor namesto triaka. |
To sem tudi razmišljal. Z IGBT ji nimam nekih izkušenj. Kateri bi bil "ekvivalenten" recimo BTA12-600 ?
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
|
milan62
Član
Pridružen-a: Ned 04 Jan 2004 23:19
Prispevkov: 2391
Aktiv.: 10.09
Kraj: Kranj
|
| Objavljeno: Sre Jan 29, 2014 10:52 pm Naslov sporočila: |
|
|
BUP313D ti lahko pošljem.
LP
_________________
Wasting time online since 1999
Nazadnje urejal/a milan62 Čet Jan 30, 2014 12:08 am; skupaj popravljeno 1 krat |
|
| Nazaj na vrh |
|
|
Slowfly
Član
Pridružen-a: Sre 18 Feb 2004 2:07
Prispevkov: 4082
Aktiv.: 17.23
Kraj: Ljubljana
|
| Objavljeno: Sre Jan 29, 2014 11:20 pm Naslov sporočila: |
|
|
Hmm, za triac ne vem, tiristor se ugasne s še enim tiristojem. Triac običajno dela v izmeničnih razmerah, kako bo v takih razmerah s tranzistorjem....
Čeprav triak sta v bistvo dva antiparalelno vezana tiristorja.
_________________
Še dobro, da bitje srca in dihanje nadzoruje vegetativno živčevje. V nasprotnem primeru nekateri ne bi preživeli niti 24 ur. |
|
| Nazaj na vrh |
|
|
VolkD
Član
Pridružen-a: Pet 24 Sep 2004 21:58
Prispevkov: 14228
Aktiv.: 60.05
Kraj: Divača (Kačiče)
|
| Objavljeno: Sre Jan 29, 2014 11:43 pm Naslov sporočila: |
|
|
Še en triak , en večji upor pa kondenzator primerne napetosti.
_________________
Dokler bodo ljudje mislili, da živali ne čutijo, bodo živali čutile, da ljudje ne mislijo. |
|
| Nazaj na vrh |
|
|
Spajky
Član
Pridružen-a: Ned 27 Jun 2010 0:05
Prispevkov: 1095
Aktiv.: 6.01
Kraj: Obala
|
| Objavljeno: Pet Jan 31, 2014 11:52 am Naslov sporočila: |
|
|
| Kaj pa v serijo en manjši kontaktor (če je na zalogi v kaki škatli) z "reset" stikalom (oklop ko pritisneš) ?
|
|
| Nazaj na vrh |
|
|
Dorijan
Član
Pridružen-a: Ned 22 Jun 2008 10:48
Prispevkov: 2564
Aktiv.: 12.40
Kraj: južnoprimorska
|
| Objavljeno: Pet Jan 31, 2014 1:01 pm Naslov sporočila: |
|
|
| Spajky je napisal/a: |
| Kaj pa v serijo en manjši kontaktor (če je na zalogi v kaki škatli) z "reset" stikalom (oklop ko pritisneš) ? |
Če tlači kontaktor noter je bolje dati kak solid state rele in je to to. Drugače pa razdri kako varčno žarnico in poglej kako je tam noter narejena vezava za IGBT.
_________________
Če nekaj deluje, razstavi in ugotovi zakaj. |
|
| Nazaj na vrh |
|
|
Slowfly
Član
Pridružen-a: Sre 18 Feb 2004 2:07
Prispevkov: 4082
Aktiv.: 17.23
Kraj: Ljubljana
|
| Objavljeno: Pet Jan 31, 2014 1:20 pm Naslov sporočila: |
|
|
Dorijan, IGBT-ji in izmenična napetost se ne prenašajo najbolje.
Sicer gre, vendar moraš uporabiti dva IGBT-ja, pripadajoče ultrafast diode, pa še krmilje se nekoliko zakomplicira.
Kontaktor ali SSR najbrž ne prideta v poštev. Če prav razumem Silvota, bi rad ugasnil triak kadarkoli v času periode. Kontaktor je za to bistveno prepočasen, SSR pa ugasne ob prehodu skozi 0, seveda brez signala proženja. Če mu signal proženja vzameš recimo na sredini polperiode, bo odtal odprt dokler napetost ne pade pod napetost držanja. Popolnoma enako ugasne tudi triak.
_________________
Še dobro, da bitje srca in dihanje nadzoruje vegetativno živčevje. V nasprotnem primeru nekateri ne bi preživeli niti 24 ur. |
|
| Nazaj na vrh |
|
|
Silvo
Moderator
Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.93
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Pet Jan 31, 2014 4:29 pm Naslov sporočila: |
|
|
| Slowfly je napisal/a: |
Hmm, za triac ne vem, tiristor se ugasne s še enim tiristojem. Triac običajno dela v izmeničnih razmerah, kako bo v takih razmerah s tranzistorjem....
Čeprav triak sta v bistvo dva antiparalelno vezana tiristorja. |
Točno. Recimo primer regulacije enosmerega motorja. (recimo v električenem viličarju)
| Slowfly je napisal/a: |
| Dorijan, IGBT-ji in izmenična napetost se ne prenašajo najbolje. |
Sicer gre, vendar moraš uporabiti dva IGBT-ja, pripadajoče ultrafast diode, pa še krmilje se nekoliko zakomplicira.
No razmišljal sem, da bi uporabil dva. IGBT lahko ugasneš kadarkoli. Je ne vem pa kako se bo obnašal ob nasprotni periodi.
| Dorijan je napisal/a: |
| Spajky je napisal/a: |
| Kaj pa v serijo en manjši kontaktor (če je na zalogi v kaki škatli) z "reset" stikalom (oklop ko pritisneš) ? |
Če tlači kontaktor noter je bolje dati kak solid state rele in je to to. Drugače pa razdri kako varčno žarnico in poglej kako je tam noter narejena vezava za IGBT. |
Žal SSR-ji ugašajo pri prehodu skozi "0"
Spajky, Frekvenca preklopov je sicer nizka (recimo 25Hz) ampak za rele previsoka. Poleg tega bi rad vklop in izklop lovil v mikrosekundah.
Verjetno bom poskusil volkov predlog.
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
|
Slowfly
Član
Pridružen-a: Sre 18 Feb 2004 2:07
Prispevkov: 4082
Aktiv.: 17.23
Kraj: Ljubljana
|
| Objavljeno: Pet Jan 31, 2014 4:34 pm Naslov sporočila: |
|
|
Silvo, mi zaupaš kaj bi rad krmilil? To kar želiš narditi nikakor ne bi bilo izvedljivo z enosmerno napetostjo?
lp
_________________
Še dobro, da bitje srca in dihanje nadzoruje vegetativno živčevje. V nasprotnem primeru nekateri ne bi preživeli niti 24 ur. |
|
| Nazaj na vrh |
|
|
Silvo
Moderator
Pridružen-a: Pon 24 Feb 2003 17:09
Prispevkov: 14673
Aktiv.: 61.93
Kraj: Koroška-okolica Dravograda
|
| Objavljeno: Pet Jan 31, 2014 4:42 pm Naslov sporočila: |
|
|
| Slowfly je napisal/a: |
Silvo, mi zaupaš kaj bi rad krmilil? To kar želiš narditi nikakor ne bi bilo izvedljivo z enosmerno napetostjo?
lp |
Ne. Rabim izmenično, ker bom krmilil izmenični porabnik.
_________________
lp
Silvo |
|
| Nazaj na vrh |
|
|
bojans
Član
Pridružen-a: Sob 17 Nov 2007 0:52
Prispevkov: 1196
Aktiv.: 5.59
Kraj: Ljubljana
|
| Objavljeno: Pet Jan 31, 2014 5:19 pm Naslov sporočila: |
|
|
Kaj pa takole?
Porabniku zaporedno vežeš graetz mostiček izmenični sponki na porabnik in vir napetosti. Med + in - mostička pa vežeš krmilni IGBT.
_________________
Razlike med mrličem in butlom ni. Nobeden od niju se ne zaveda. Trpi pa okolica. |
|
| Nazaj na vrh |
|
|
Slowfly
Član
Pridružen-a: Sre 18 Feb 2004 2:07
Prispevkov: 4082
Aktiv.: 17.23
Kraj: Ljubljana
|
| Objavljeno: Pet Jan 31, 2014 5:26 pm Naslov sporočila: |
|
|

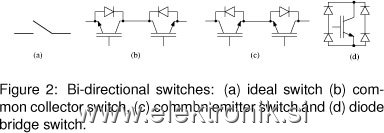

Vezave dvosmernega IGBT stikala.
| Opis: |
|
| Velikost datoteke: |
12.11 KB |
| Pogledana: |
9852 krat |
|
_________________
Še dobro, da bitje srca in dihanje nadzoruje vegetativno živčevje. V nasprotnem primeru nekateri ne bi preživeli niti 24 ur. |
|
| Nazaj na vrh |
|
|
milan62
Član
Pridružen-a: Ned 04 Jan 2004 23:19
Prispevkov: 2391
Aktiv.: 10.09
Kraj: Kranj
|
| Objavljeno: Pet Jan 31, 2014 5:34 pm Naslov sporočila: |
|
|
| bojans je napisal/a: |
Kaj pa takole?
Porabniku zaporedno vežeš graetz mostiček izmenični sponki na porabnik in vir napetosti. Med + in - mostička pa vežeš krmilni IGBT. |
2V dodatnega padca na mostičku, 20W dodatnih izgub pri 10A
LP
_________________
Wasting time online since 1999 |
|
| Nazaj na vrh |
|
|
|
