Zdravo,

Lepo bi prosil za malo pomoči..

Nikakor ne morem nagruntat..

Sestavil sem malo vezje da lahko prek arduinota(grbl) vklopim rele (rezkar).

Arduino mora z 5v+ vklopit rele. Ker je rele 12v sem uporabil tranzistor? (b1375) v katerega pošljem 5v in spusti 12v v rele in ga sproži.

Ko sem to stestiral z 12v adapterjem je zadeva normalno delovala, sedaj pa ko sem priklopil na napajalnik od cncja pa ne deluje..

napajalnika sta 2 računalniška zaporedno vezana tako da dobim 24v za napajanje cncja, pustil pa sem 2 kabla(+-) za 12v(za rele) in prek teh 12v skušam spožit rele.

[Highlag]

Vidim samo 2 velika vprašaja.
Pripni slike na forum in jih polinkaj zato imaš album.

[pampi]

Urejeno.

[mato1111]

Rabiš 5V signal iz nekega izhodnega pina na arduinotu (s katerim vklapljaš in izklapljaš rele) ki ga preko baznega upora povežeš na tranzistor. Najenostavnejši tranzistor za to je BC547 (NPN).

Lahko pa vsaj na roke narišeš shemo kako si povezal in pripni tukaj gor.

[igo]

Ali deluje, če ponovno uporabiš adapter?

Pripni še vezalno shemo, kako si si vse skupaj sploh zamislil.

Kje imaš bazni upor od tranzistorja? Kje je diodica, vezana v zaporni smeri vzporedno s tuljavo releja?


Sumim, da je skurjen izhod arduinota, ker ni baznega upora ...

[Highlag]

Kot je rekel Igo. Rabiš bazni upor in zaščitno diodo vzporedno s tuljavico releja
vezano v zaporno smer.

Zakaj? Priklopi rele na 12V, potem s prstom naredi stik čez pina na katera si priključil 12V, in odklopi 12V, da rele ugasne. Boš začutil zakaj. Če te skrbi 12V lahko vzameš tudi kakšnega, ki preklopi pri nižji napetosti.

[int47]

2SB1375 je PNP tranzistor.
Pripni shemo.

[malci]

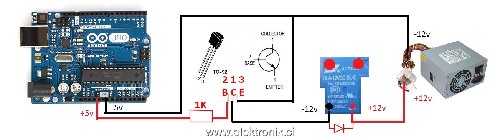

Narejeno po spodnji sliki bi moralo delovati. Za tranzistor uporabi npr. BC547 ali podobnega.

lp
uroš

[DusanK]

Shema notranjosti releja je po vsej verjetnosti kot na sliki 1H.

Če sem prav razvozlal tvojo umetnino (slika spodaj) bi moral malce drugače prevezati vse skupaj, da bi šel +12V skozi rele na E tranzistorja, C pa na maso/gnd ali pa druga varianta, da gre +12V direktno na E tranzistorja, C pa skozi rele na maso/gnd.
Glej shemi pri odstavku: PNP Relay Switch Circuit in PNP Collector Relay Switch Circuit
Dodati bi moral še bazni upor in zaščitno diodo!

S PNP tranzistorjem je logika drugačna in ti bo tranzistor in s tem rele vklopil, ko bo iz arduina prišla logična 0 in ne 5V. Z NPN pa bi tranzistor/rele vklopil, ko bi na vhod prišla 1 (5V).

[int47]

[pampi]

Sedaj pa ste me tako zasuli z informacijami da nevem več kaj naj naredim..

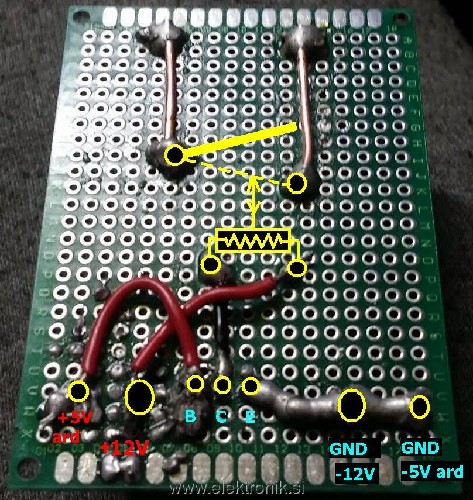

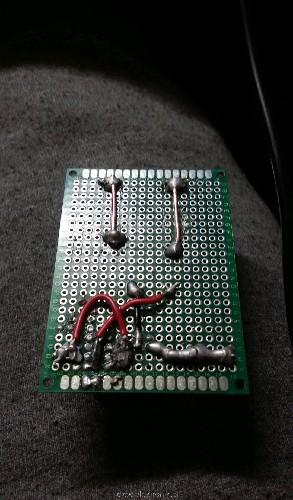

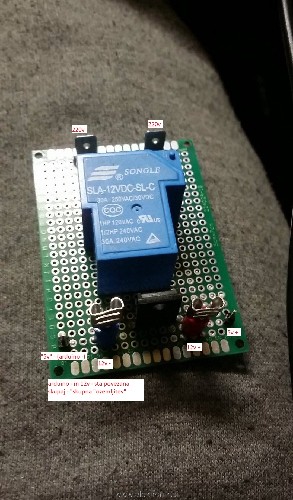

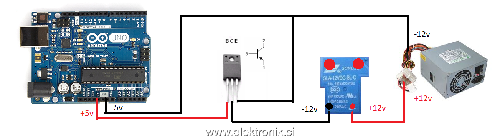

Prilagam "shemo" vezja.

No naj pa še enkrat povem, če priklopim to vezje na adapter (12v polnilec) zadeva deluje, ko pa priklopim na pc napajalnik (2 zaporedno vezana-torej mam 2 izhoda;1x 12v , 1x24v ; rele je priklopljen na 12v) pa ne deluje.

Sem pa čist lajek za elektroniko, ampak sam sem sumil da je problem v common groundih (skupnih groundih??) da ga/jih nekako ni ko napajam z napajalnikom??

Poskusil sem še priklopit arduinota na 12v (iz napajalnika - prej sem ga "napajal" samo z usb kablom - ob tem sem odstranil tudi usb kabel) pa tudi ni šlo.

Poskusil sem še dodat "ground" od -24v pa tudi ni šlo.

[Lojz]

Nekako takole bi moralo delovat. Z PNP transistorjem v taki vezavi ne bo šlo, zato priporočam NPN (BC337). Ni mi pa jasno kako ti z adapterjem vseeno dela.

[Highlag]

Pa ima tvoj PC napajalnik sploh izhodno napetost? Samo vklop na 230V in vklop glavnega stikala ne zadostuje, ker se prižge s tipko preko matične plošče.

[mato1111]

Če boš 5V iz arduino vezal takole kot na tvoji sliki bo rele zmeraj sklenjen ker si ga priklopil direktno na napajalno napetost 5V... Priklopiti ga moraš na digitalni izhod recimo 2, 3, 4,... in ga vklapljati z programom v arduinotu. slika spodaj

[MOND]

Napisal si:" ko pa priklopim na pc napajalnik (2 zaporedno vezana-torej mam 2 izhoda;1x 12v , 1x24v ; rele je priklopljen na 12v)"

Nariši načrt vezave dveh zaporedno vezanih pc napajalnikov in vezavo releja...
(upam da veš, da sta ohišji obeh napajalnikov na enakem potencialu).
