[retro-guy]

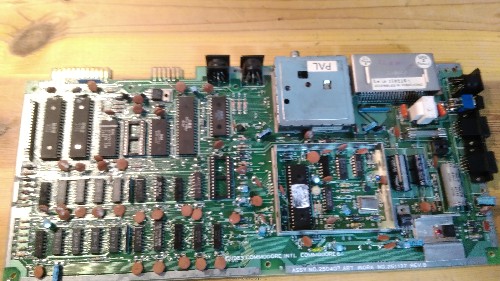

Pred nekaj časa sem dobil tale Commodore 64, ko sem ga priklopil je led gorela ampak seveda nisem dobil nobenega video signala iz njega (kompozitni signal),kar je pomenilo da je nekaj narobe.

Najverjetneje je eden izmed čipov šel po gobe.Pogosto naj bi crkoval PLA čip, ki je zadolžen za video signale, zdej pa kako to preveriti, če je res ta čip ali kakšen drugi ?

Nimam drugega C64 da bi sprobal v njem.

[DusanK]

Težko boš brez materiala.
Lahko pomeriš napetosti na regulatorjih +5V, +12V in če imata CPU in VIC clock (1MHz), če to špila potem za začetek malo šlataš čipe kateri se pregreva. Če ni bilo slike se je zagotovo eden bolj grel od ostalih.
Po spominu iz servisnih let je bilo pri meni največkrat takole: Kernal rom 901227-01 (ta je že na podnožju), SID 6581, CPU 6510, PLA 82s100, CIA 6526, 74ls257 itd.

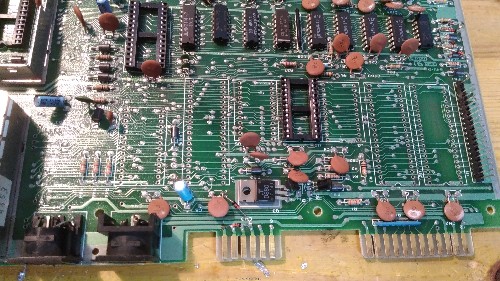

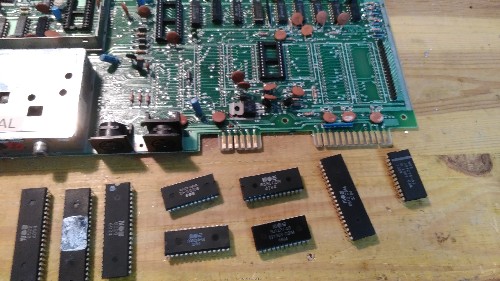

V prvi fazi daj povsod dil podnožja (po možnosti z luknjicami), na vseh odstranjenih čipih očisti nogice in jih poravnaj, ter previdno vstavi nazaj v podnožja.
Oba čipa 6526 lahko ostaneta zunaj (za zvočni SID 6581 nisem prepričan) in jih ne priklapljaj, nista ključna za začetno sliko.
Če se slučajno pojavi slika, ker imaš 6526 zdaj zunaj, je eden od njiju delal stik. Če so na ekranu kaki artefakti (neberljiva vsebina, barvni karakterji, utripajoče kocke itd.) potem menjaj še U13 zgornji 74LS257 (pri tebi 74HCT257) ali Character rom 901225-01. Video čip VIC 6567 sem res redko menjaval.
Če slike ni, potem začni tipat po prej odstranjenih čipih kateri se greje, navadno kar konkretno, zato previdno.

[C-64]

Pozdravljen

Veliko je napisal že Dušan. Kot je omenil - vgradi podnožja in lepo po vrsti. C64 se lahko zažene brez obeh CIA čipov (6526) in brez SID čipa(6581). S tem izločiš te tri čipe - vendar po mojih izkušnjah redko naredijo takšno napako, da ne bi bilo slike.
Glede ROM-ov - če imaš možnost jih lahko nadomestiš z EPROMI - BIN datoteke se dobijo na netu. Pazi - EPROM ima drug razpored pinov zato rabiš adapter. Če imaš slučajno možnost dobiti kak EPROM modul z igricami - npr. Jupiter Lander ta dela tudi če je Kernal ROM v okvari. S tem lahko najdeš okvarjen ROM - računalnik se bo lepo zagnal z igrico. Druga dva ROM-a ponavadi dasta sliko vendar ni vsebine ali pa cel kup znakov po zaslonu. Glede na to, da nimaš slike - ter glede na model, ki sem ga uspel razbrati iz slik več kot 90% sumim PLA ČIP. Vsaj zadnja leta, kar dobivam te računalnike na popravilo so ti čipi na prvem mestu med okvarami. Kot kaže leta naredijo svoje. Če boš iskal tudi glede na to, kateri čip se greje - PLA se ponavadi precej greje - tudi če je ok. Če pa zelo hitro postane zelo vroč - potem je skoraj gotovo adijo. CPU ter video čip se prav tako grejeta vendar občutno manj.
Če želiš se lahko dogovoriva, da na enem od mojih C64 preveriva tvoje čipe.

lp
Aleš

[s56al]

Da ne odpiram nove teme, nadaljujem kar tule. Video:

https://www.youtube.com/watch?v=mfahsGLtQwc

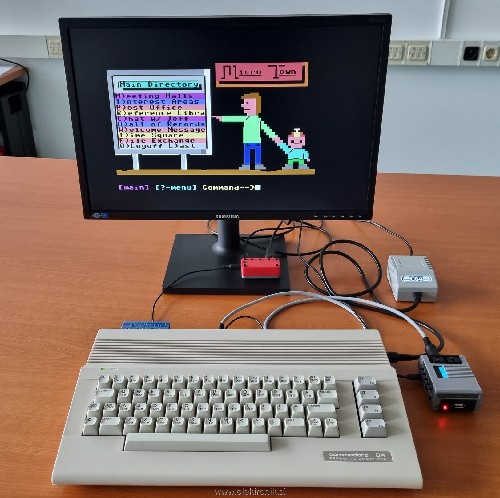

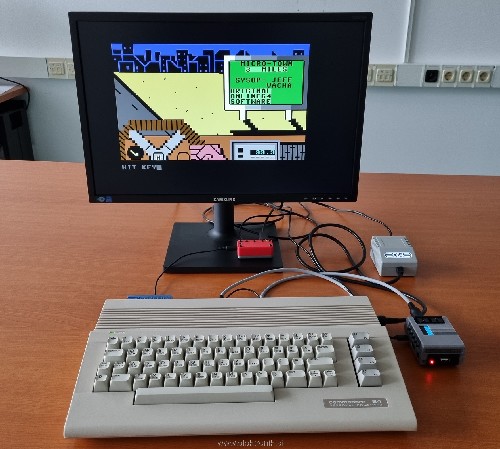

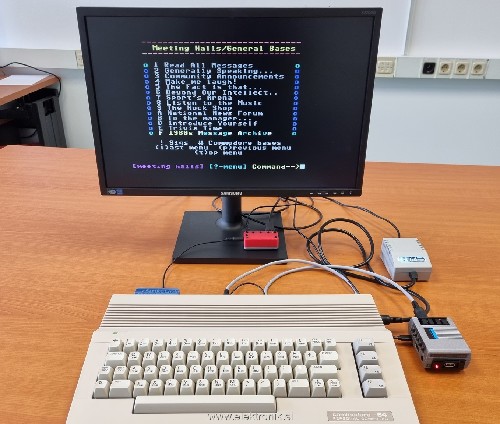

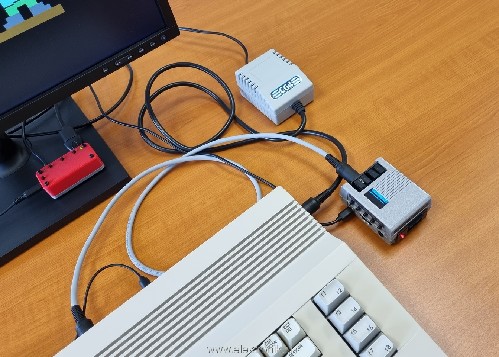

me je vzpodbudil, da poskusim tudi sam. Rezultat na slikah v priponki !

[DusanK]

Carsko!

[mona]

Ravnokar sem potoval v času! Dobri dnevi!

[C-64]

Super. Sem o tem razmišljal že nekaj časa in kake tri tedne nazaj nabavil ESP8266 MINI.
Če lahko imam dve vprašanji:

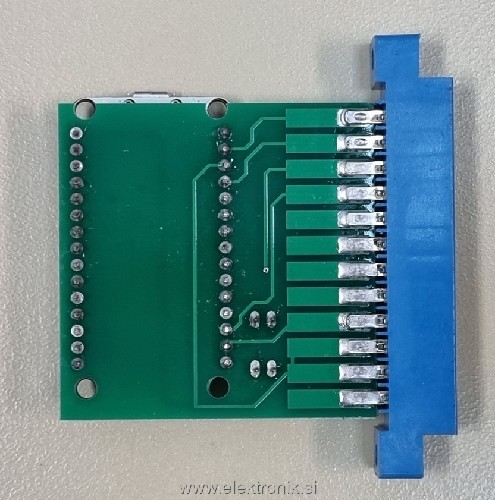

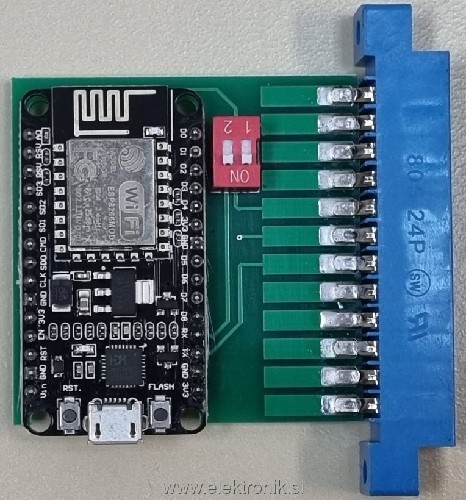

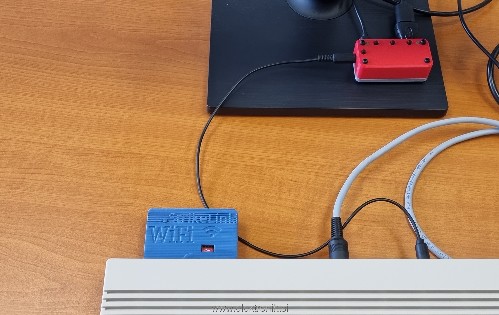

- Strike link ima prav tako ESP 8266 ?
- ali so povezave iz ESP na C64 direktne - brez pretvornikov napetostnih nivojev.
Na spletu sem zasledil, da zadeva deluje tudi brez tega vendar me je vseeno malce strah, da se bo pokadilo iz ... - ESP mi ni problem ne bi pa rad uničil C64 - CIA 6526 na USER PORTU.
Hvala.

[s56al]

[prel1]

[SimonS]

ESP8266 kar dobro prebavlja 5V livel. Imam eno aplikacijo kjer se pogovarja preko UART z arduino UNO. Že vsaj 5 let deluje 24/7 stabilno brez težav

Da bi C64 poškodoval pa ne verjamem. Saj dobi celo nižjo napetost od pričakovane

[1dva3]

ESP ima 3.3V napajanje, to, da tolerira 5V na vhodih je vsekakor zanimivo

[Igor01]

ESP brez težav deluje s 5v na vhodih tudi pri meni.
,

[1dva3]

Se ne aktivirajo interne diode ?

[s56al]

[1dva3]

Res nebi pričakoval, da zdrži tak tretma - vsaj za dolgo časa.
Del toka preko diod posledično tudi napaja sam čip (nenamensko). Ima kdo priliko pomerit s osciloskopom dogajanje na vhodu in napajanju?
